980 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.P126

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. P126 0980 Lab2u

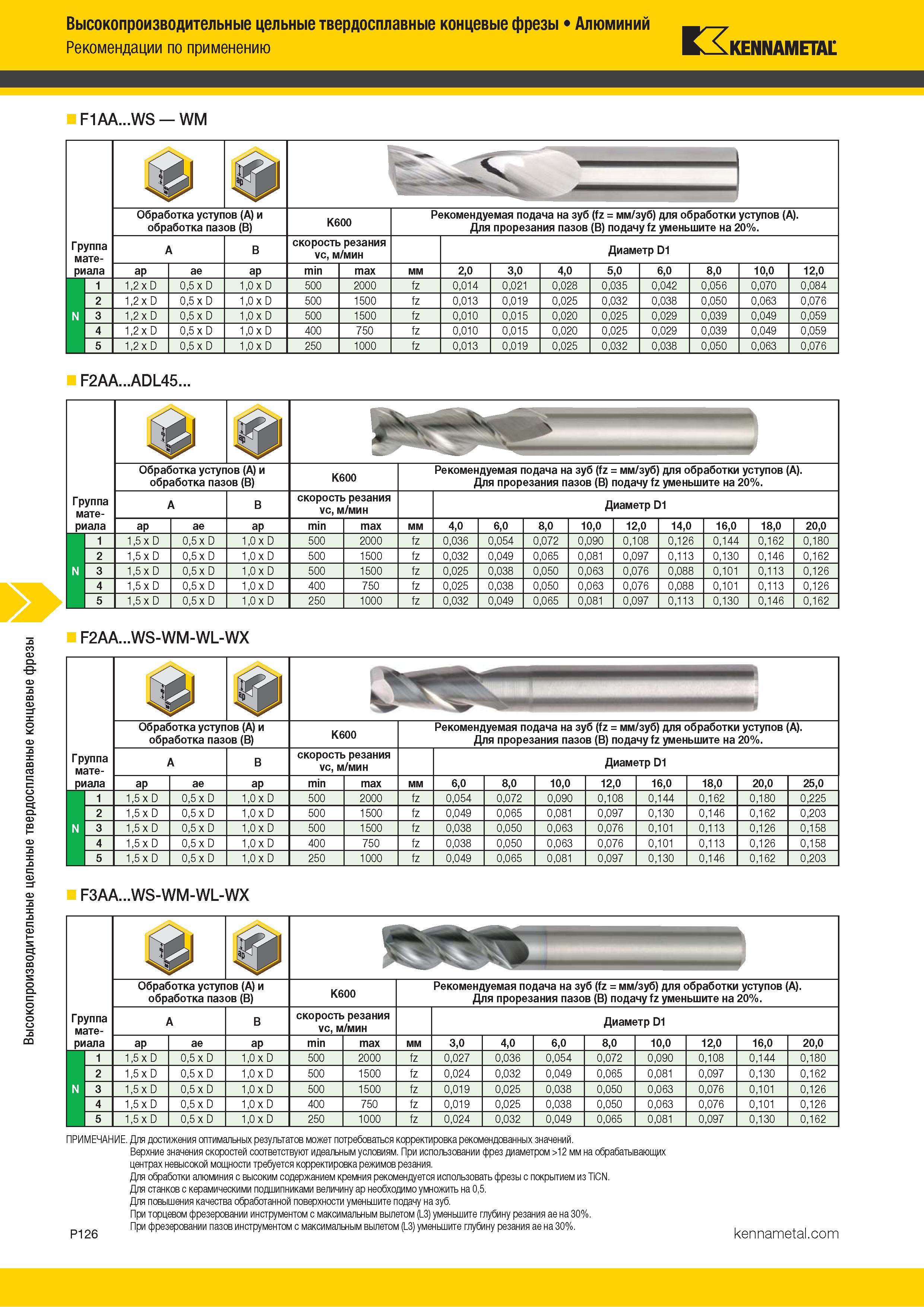

Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий Рекомендации по применению Kennametal F1AA...WS WM Группа материала 1 Обработка уступов (A) и обработка пазов (B) K600 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. A B скорость резания vc, м/мин Диаметр D1 ap ae ap min max мм 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 N 1 1,2 x D 0,5 x D 1,0 x D 500 2000 fz 0,014 0,021 0,028 0,035 0,042 0,056 0,070 0,084 2 1,2 x D 0,5 x D 1,0 x D 500 1500 fz 0,013 0,019 0,025 0,032 0,038 0,050 0,063 0,076 3 1,2 x D 0,5 x D 1,0 x D 500 1500 fz 0,010 0,015 0,020 0,025 0,029 0,039 0,049 0,059 4 1,2 x D 0,5 x D 1,0 x D 400 750 fz 0,010 0,015 0,020 0,025 0,029 0,039 0,049 0,059 5 1,2 x D 0,5 x D 1,0 x D 250 1000 fz 0,013 0,019 0,025 0,032 0,038 0,050 0,063 0,076 F2AA...ADL45... Группа материала ф Обработка уступов (A) и обработка пазов (B) K600 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. A B скорость резания vc, м/мин Диаметр D1 ap ae ap min max мм 4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 N 1 1,5 x D 0,5 x D 1,0 x D 500 2000 fz 0,036 0,054 0,072 0,090 0,108 0,126 0,144 0,162 0,180 2 1,5 x D 0,5 x D 1,0 x D 500 1500 fz 0,032 0,049 0,065 0,081 0,097 0,113 0,130 0,146 0,162 3 1,5 x D 0,5 x D 1,0 x D 500 1500 fz 0,025 0,038 0,050 0,063 0,076 0,088 0,101 0,113 0,126 4 1,5 x D 0,5 x D 1,0 x D 400 750 fz 0,025 0,038 0,050 0,063 0,076 0,088 0,101 0,113 0,126 5 1,5 x D 0,5 x D 1,0 x D 250 1000 fz 0,032 0,049 0,065 0,081 0,097 0,113 0,130 0,146 0,162 F2AA...WS-WM-WL-WX Обработка уступов (A) и обработка пазов (B) K600 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. Группа материала скорость резания vc, м/мин Диаметр D1 ap ap 6,0 8,0 10,0 12,0 16,0 18,0 20,0 25,0 1 1,5 x D 0,5 x D 1,0 x D 500 2000 0,054 0,072 0,090 0,108 0,144 162 0,180 0,225 1,5 x D 0,5 x D 1,0 x D 500 1500 0,049 0,065 0,081 0,097 0,130 146 0,162 0,203 1,5 x D 0,5 x D 1,0 x D 500 1500 0,038 0,050 0,063 0,076 0,101 113 0,126 0,158 1,5 x D 0,5 x D 1,0 x D 400 750 0,038 0,050 0,063 0,076 0,101 113 0,126 0,158 1,5 x D 0,5 x D 1,0 x D 250 1000 0,049 0,065 0,081 0,097 0,130 146 0,162 0,203 F3AA...WS-WM-WL-WX Группа материала ЯР Обработка уступов (A) и обработка пазов (B) K600 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. A B скорость резания vc, м/мин Диаметр D1 ap ae ap min max мм 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 N 1 1,5 x D 0,5 x D 1,0 x D 500 2000 fz 0,027 0,036 0,054 0,072 0,090 0,108 0,144 0,180 2 1,5 x D 0,5 x D 1,0 x D 500 1500 fz 0,024 0,032 0,049 0,065 0,081 0,097 0,130 0,162 3 1,5 x D 0,5 x D 1,0 x D 500 1500 fz 0,019 0,025 0,038 0,050 0,063 0,076 0,101 0,126 4 1,5 x D 0,5 x D 1,0 x D 400 750 fz 0,019 0,025 0,038 0,050 0,063 0,076 0,101 0,126 5 1,5 x D 0,5 x D 1,0 x D 250 1000 fz 0,024 0,032 0,049 0,065 0,081 0,097 0,130 0,162 ae max мм fz fz 2 fz N 3 4 fz 5 fz ПРИМЕЧАНИЕ. Для достижения оптимальных результатов может потребоваться корректировка рекомендованных значений. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Для обработки алюминия с высоким содержанием кремния рекомендуется использовать фрезы с покрытием из TiCN. Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. Для повышения качества обработанной поверхности уменьшите подачу на зуб. При торцевом фрезеровании инструментом с максимальным вылетом (L3) уменьшите глубину резания ae на 30%. P126 При фрезеровании пазов инструментом с максимальным вылетом (L3) уменьшите глубину резания ae на 30%. k
