807 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.O13

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. O13 0807 Lab2u

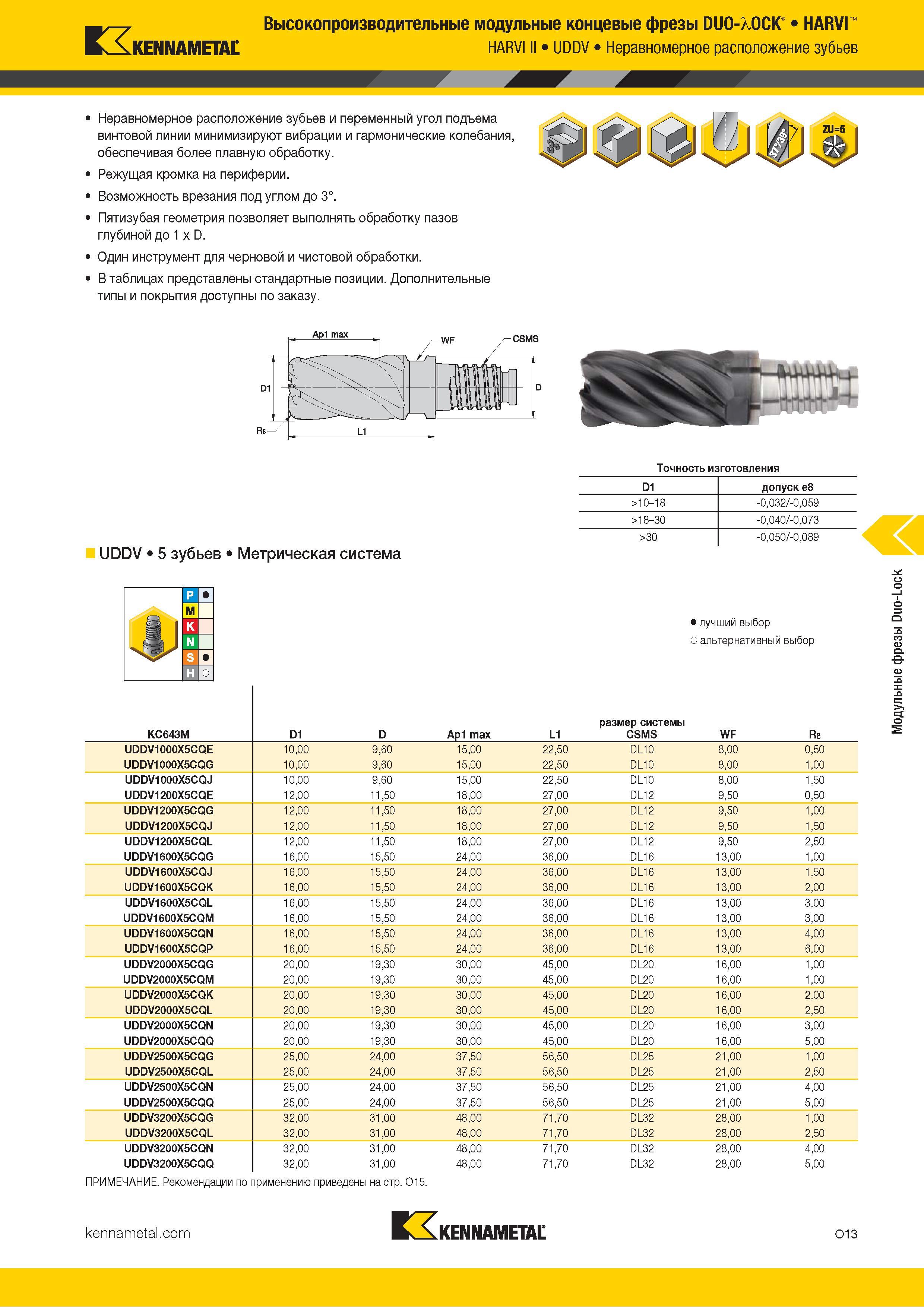

Kennametal Высокопроизводительные модульные концевые фрезы DUO-XOCK" HARVI HARVI II UDDV Неравномерное расположение зубьев Неравномерное расположение зубьев и переменный угол подъема винтовой линии минимизируют вибрации и гармонические колебания, обеспечивая более плавную обработку. Режущая кромка на периферии. Возможность врезания под углом до 3°. Пятизубая геометрия позволяет выполнять обработку пазов глубиной до 1 x D. Один инструмент для черновой и чистовой обработки. В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу. UDDV 5 зубьев Метрическая система Точность изготовления D1 допуск е8 >10-18 -0,032/-0,059 >18-30 -0,040/-0,073 >30 -0,050/-0,089 Альтернативный и лучший выбор инструмента по металлу KC643M D1 D Ap1 max L1 размер системы CSMS WF Re UDDV1000X5CQE 10,00 9,60 15,00 22,50 DL10 8,00 0,50 UDDV1000X5CQG 10,00 9,60 15,00 22,50 DL10 8,00 1,00 UDDV1000X5CQJ 10,00 9,60 15,00 22,50 DL10 8,00 1,50 UDDV1200X5CQE 12,00 11,50 18,00 27,00 DL12 9,50 0,50 UDDV1200X5CQG 12,00 11,50 18,00 27,00 DL12 9,50 1,00 UDDV1200X5CQJ 12,00 11,50 18,00 27,00 DL12 9,50 1,50 UDDV1200X5CQL 12,00 11,50 18,00 27,00 DL12 9,50 2,50 UDDV1600X5CQG 16,00 15,50 24,00 36,00 DL16 13,00 1,00 UDDV1600X5CQJ 16,00 15,50 24,00 36,00 DL16 13,00 1,50 UDDV1600X5CQK 16,00 15,50 24,00 36,00 DL16 13,00 2,00 UDDV1600X5CQL 16,00 15,50 24,00 36,00 DL16 13,00 3,00 UDDV1600X5CQM 16,00 15,50 24,00 36,00 DL16 13,00 3,00 UDDV1600X5CQN 16,00 15,50 24,00 36,00 DL16 13,00 4,00 UDDV1600X5CQP 16,00 15,50 24,00 36,00 DL16 13,00 6,00 UDDV2000X5CQG 20,00 19,30 30,00 45,00 DL20 16,00 1,00 UDDV2000X5CQM 20,00 19,30 30,00 45,00 DL20 16,00 1,00 UDDV2000X5CQK 20,00 19,30 30,00 45,00 DL20 16,00 2,00 UDDV2000X5CQL 20,00 19,30 30,00 45,00 DL20 16,00 2,50 UDDV2000X5CQN 20,00 19,30 30,00 45,00 DL20 16,00 3,00 UDDV2000X5CQQ 20,00 19,30 30,00 45,00 DL20 16,00 5,00 UDDV2500X5CQG 25,00 24,00 37,50 56,50 DL25 21,00 1,00 UDDV2500X5CQL 25,00 24,00 37,50 56,50 DL25 21,00 2,50 UDDV2500X5CQN 25,00 24,00 37,50 56,50 DL25 21,00 4,00 UDDV2500X5CQQ 25,00 24,00 37,50 56,50 DL25 21,00 5,00 UDDV3200X5CQG 32,00 31,00 48,00 71,70 DL32 28,00 1,00 UDDV3200X5CQL 32,00 31,00 48,00 71,70 DL32 28,00 2,50 UDDV3200X5CQN 32,00 31,00 48,00 71,70 DL32 28,00 4,00 UDDV3200X5CQQ 32,00 31,00 48,00 71,70 DL32 28,00 5,00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. O15. Kennametal O13 Модульные фрезы Duo-Lock
