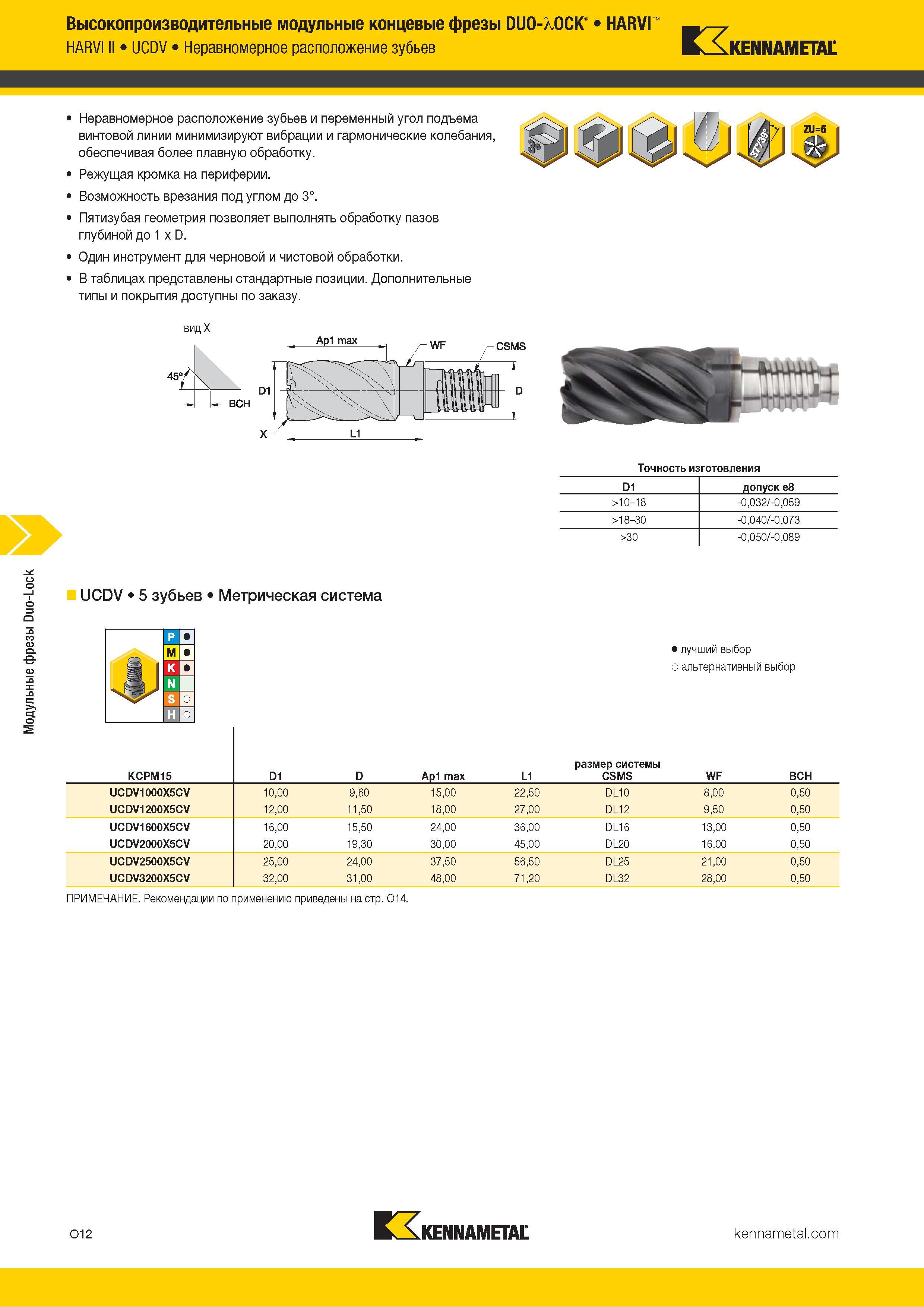

Модульные фрезы Duo-Lock Высокопроизводительные модульные концевые фрезы DUO-XOCK" HARVI щт 7 HARVI II UCDV Неравномерное расположение зубьев Kennametal Неравномерное расположение зубьев и переменный угол подъема винтовой линии минимизируют вибрации и гармонические колебания, обеспечивая более плавную обработку. Режущая кромка на периферии. Возможность врезания под углом до 3°. Пятизубая геометрия позволяет выполнять обработку пазов глубиной до 1 x D. Один инструмент для черновой и чистовой обработки. В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу. вид X 45°/ L L вен Точность изготовления D1 допуск е8 >10-18 -0,032/-0,059 >18-30 -0,040/-0,073 >30 -0,050/-0,089 UCDV 5 зубьев Метрическая система Альтернативный и лучший выбор инструмента по металлу KCPM15 D1 D Ap1 max L1 размер системы CSMS WF BCH UCDV1000X5CV 10,00 9,60 15,00 22,50 DL10 8,00 0,50 UCDV1200X5CV 12,00 11,50 18,00 27,00 DL12 9,50 0,50 UCDV1600X5CV 16,00 15,50 24,00 36,00 DL16 13,00 0,50 UCDV2000X5CV 20,00 19,30 30,00 45,00 DL20 16,00 0,50 UCDV2500X5CV 25,00 24,00 37,50 56,50 DL25 21,00 0,50 UCDV3200X5CV 32,00 31,00 48,00 71,20 DL32 28,00 0,50 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. O14. O12 Kennametal
