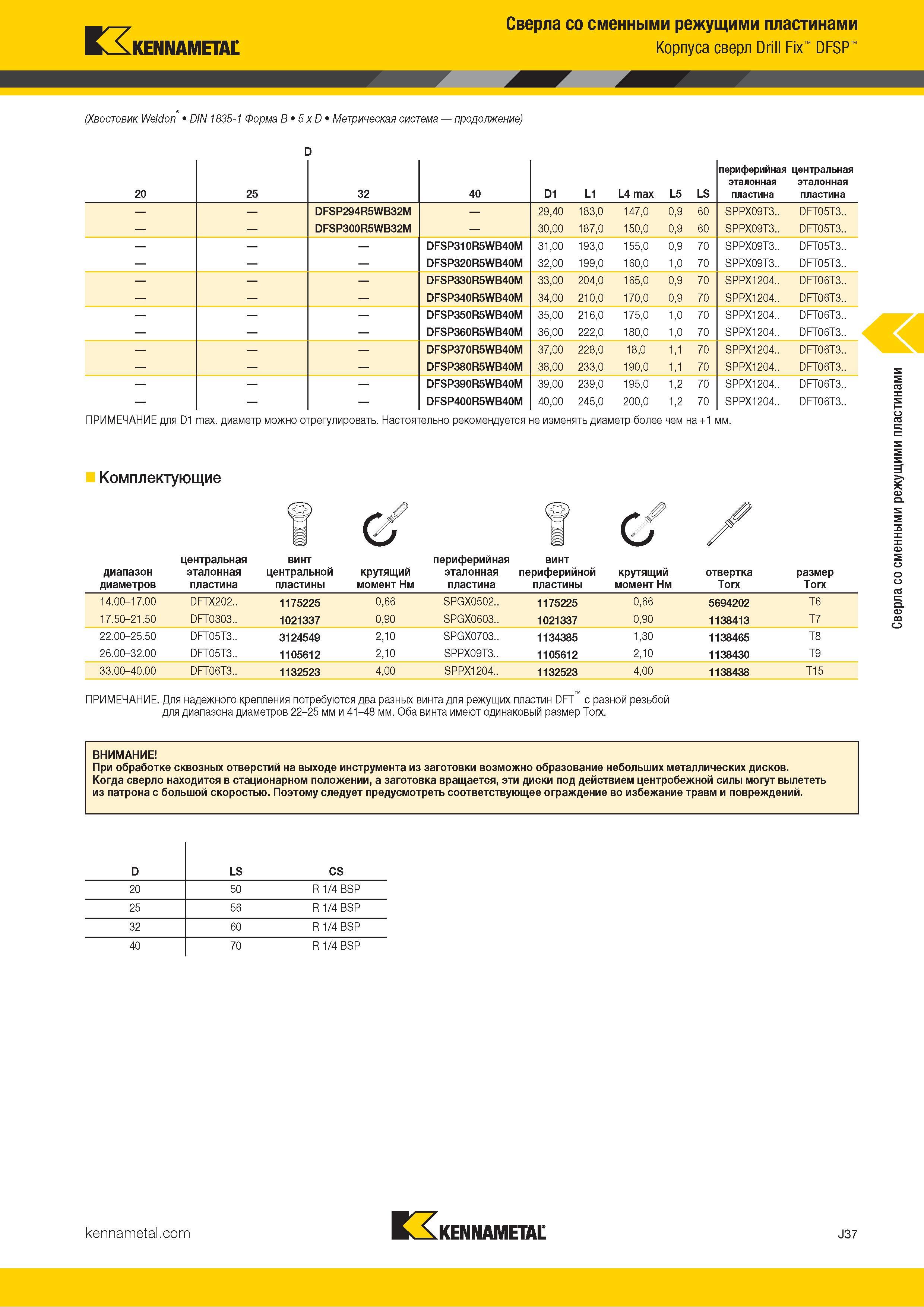

Kennametal Сверла со сменными режущими пластинами Корпуса сверл Drill Fix DFSP (Хвостовик Weldon DIN 1835-1 Форма B 5 x D Метрическая система продолжение) 20 25 32 40 D1 L1 L4 max L5 LS периферийная центральная эталонная эталонная пластина пластина DFSP294R5WB32M 29,40 183,0 147,0 0,9 60 SPPX09T3.. DFT05T3.. DFSP300R5WB32M 30,00 187,0 150,0 0,9 60 SPPX09T3.. DFT05T3.. DFSP310R5WB40M 31,00 193,0 155,0 0,9 70 SPPX09T3.. DFT05T3.. DFSP320R5WB40M 32,00 199,0 160,0 1,0 70 SPPX09T3.. DFT05T3.. DFSP330R5WB40M 33,00 204,0 165,0 0,9 70 SPPX1204.. DFT06T3.. DFSP340R5WB40M 34,00 210,0 170,0 0,9 70 SPPX1204.. DFT06T3.. DFSP350R5WB40M 35,00 216,0 175,0 1,0 70 SPPX1204.. DFT06T3.. DFSP360R5WB40M 36,00 222,0 180,0 1,0 70 SPPX1204.. DFT06T3.. DFSP370R5WB40M 37,00 228,0 18,0 1,1 70 SPPX1204.. DFT06T3.. DFSP380R5WB40M 38,00 233,0 190,0 1,1 70 SPPX1204.. DFT06T3.. DFSP390R5WB40M 39,00 239,0 195,0 1,2 70 SPPX1204.. DFT06T3.. DFSP400R5WB40M 40,00 245,0 200,0 1,2 70 SPPX1204.. DFT06T3.. ПРИМЕЧАНИЕ для D1 max. диаметр можно отрегулировать. Настоятельно рекомендуется не изменять диаметр более чем на +1 мм. Комплектующие центральная винт диапазон эталонная центральной диаметров пластина пластины крутящий момент Нм О периферийная винт эталонная периферийной пластина пластины крутящий момент Нм oтвертка Torx размер Torx 14.00-17.00 DFTX202.. 1175225 0,66 SPGX0502.. 1175225 0,66 5694202 T6 17.50-21.50 DFT0303.. 1021337 0,90 SPGX0603.. 1021337 0,90 1138413 T7 22.00-25.50 DFT05T3.. 3124549 2,10 SPGX0703.. 1134385 1,30 1138465 T8 26.00-32.00 DFT05T3.. 1105612 2,10 SPPX09T3.. 1105612 2,10 1138430 T9 33.00-40.00 DFT06T3.. 1132523 4,00 SPPX1204.. 1132523 4,00 1138438 T15 ПРИМЕЧАНИЕ. Для надежного крепления потребуются два разных винта для режущих пластин DFT с разной резьбой для диапазона диаметров 22-25 мм и 41-48 мм. Оба винта имеют одинаковый размер Torx. ВНИМАНИЕ При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. D Kennametal J37 Сверла со сменными режущими пластинами
