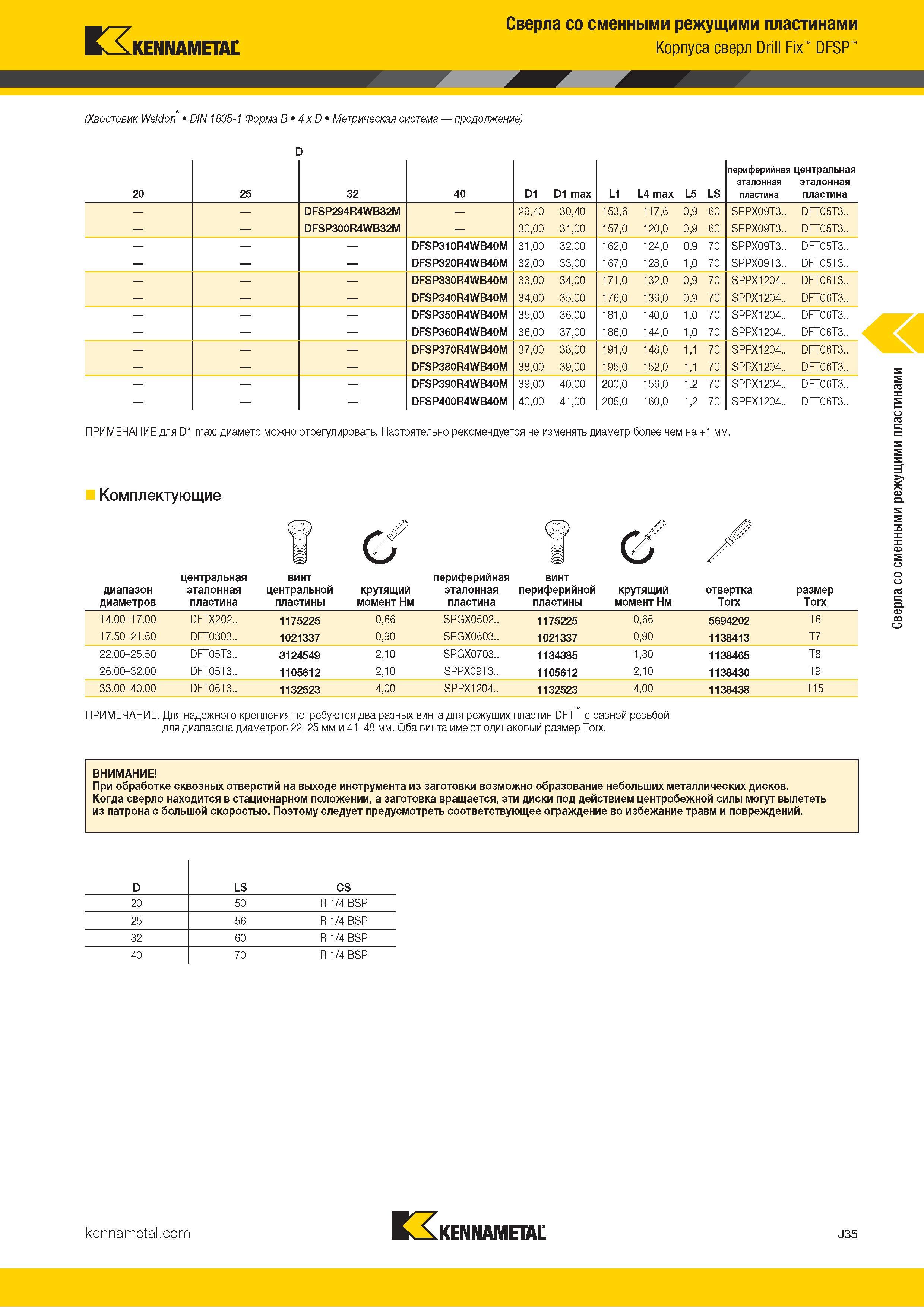

Kennametal Сверла со сменными режущими пластинами Корпуса сверл Drill Fix DFSP (Хвостовик Weldon DIN 1835-1 Форма B 4 x D Метрическая система продолжение) ПРИМЕЧАНИЕ для D1 max: диаметр можно отрегулировать. Настоятельно рекомендуется не изменять диаметр более чем на +1 мм. Комплектующие центральная винт диапазон эталонная центральной диаметров пластина пластины крутящий момент Нм периферийная винт эталонная периферийной пластина пластины крутящий момент Нм oтвертка Torx размер Torx 14.00-17.00 DFTX202.. 1175225 0,66 SPGX0502.. 1175225 0,66 5694202 T6 17.50-21.50 DFT0303.. 1021337 0,90 SPGX0603.. 1021337 0,90 1138413 T7 22.00-25.50 DFT05T3.. 3124549 2,10 SPGX0703.. 1134385 1,30 1138465 T8 26.00-32.00 DFT05T3.. 1105612 2,10 SPPX09T3.. 1105612 2,10 1138430 T9 33.00-40.00 DFT06T3.. 1132523 4,00 SPPX1204.. 1132523 4,00 1138438 T15 ПРИМЕЧАНИЕ. Для надежного крепления потребуются два разных винта для режущих пластин DFT с разной резьбой для диапазона диаметров 22-25 мм и 41-48 мм. Оба винта имеют одинаковый размер Torx. ВНИМАНИЕ При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. D LS CS 20 50 R 1/4 BSP 25 56 R 1/4 BSP 32 60 R 1/4 BSP 40 70 R 1/4 BSP D Kennametal J35 Сверла со сменными режущими пластинами
