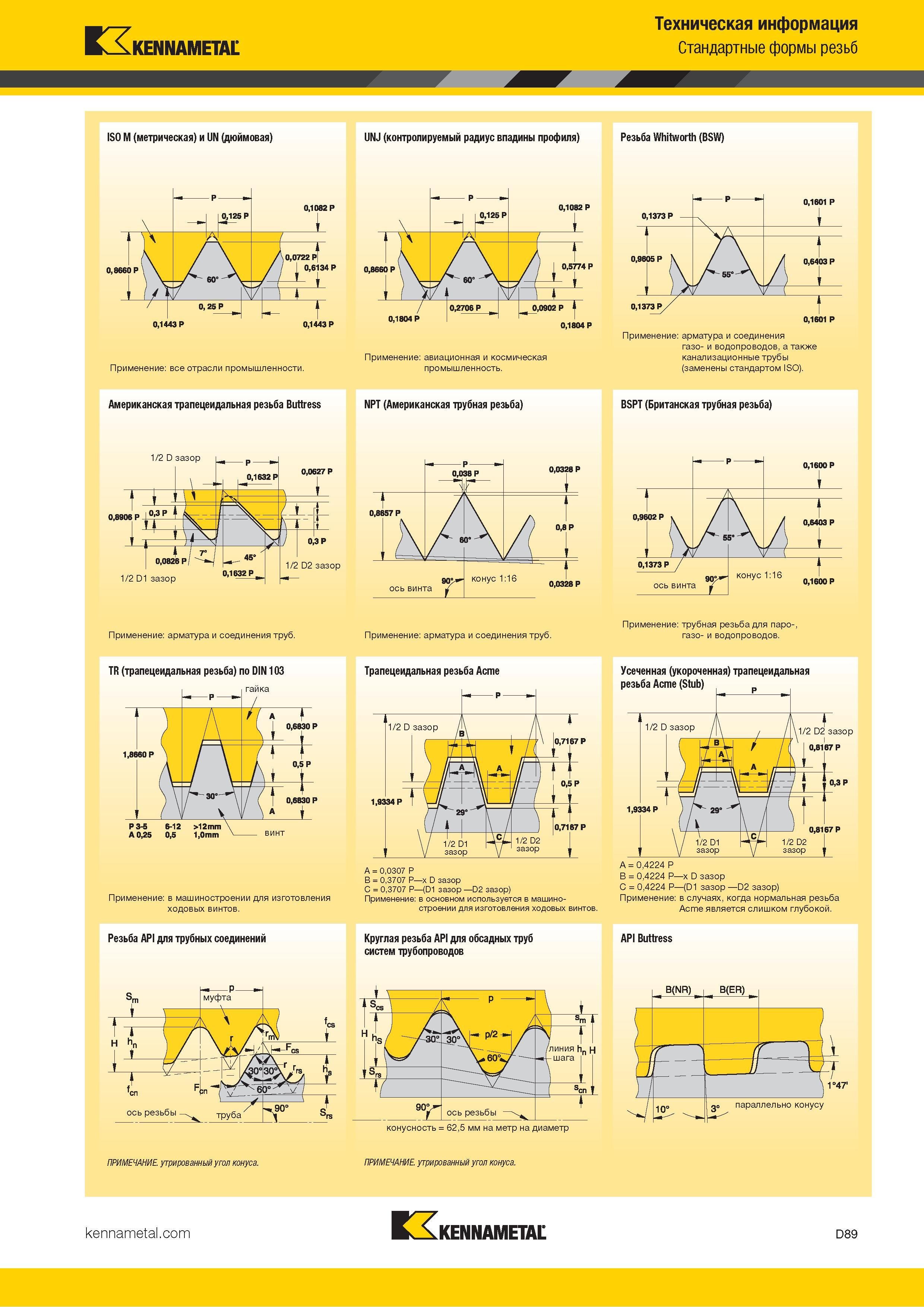

Kennametal Техническая информация Стандартные формы резьб ISO M (метрическая) и UN (дюймовая) UNJ (контролируемый радиус впадины профиля) Резьба Whitworth (BSW) Применение: все отрасли промышленности. Американская трапецеидальная резьба Buttress Применение: авиационная и космическая промышленность. NPT (Американская трубная резьба) Применение: арматура и соединения газо- и водопроводов, а также канализационные трубы (заменены стандартом ISO). BSPT (Британская трубная резьба) Применение: арматура и соединения труб. TR (трапецеидальная резьба) по DIN 103 Применение: в машиностроении для изготовления ходовых винтов. Резьба API для трубных соединений Применение: арматура и соединения труб. Трапецеидальная резьба Acme A = 0,0307 P B = 0,3707 P x D зазор C = 0,3707 P (D1 зазор D2 зазор) Применение: в основном используется в машиностроении для изготовления ходовых винтов. Круглая резьба API для обсадных труб систем трубопроводов Применение: трубная резьба для паро-, газо- и водопроводов. Усеченная (укороченная) трапецеидальная B = 0,4224 P x D зазор C = 0,4224 P (D1 зазор D2 зазор) Применение: в случаях, когда нормальная резьба Acme является слишком глубокой. API Buttress ПРИМЕЧАНИЕ. утрированный угол конуса. ПРИМЕЧАНИЕ. утрированный угол конуса. Kennametal D89
