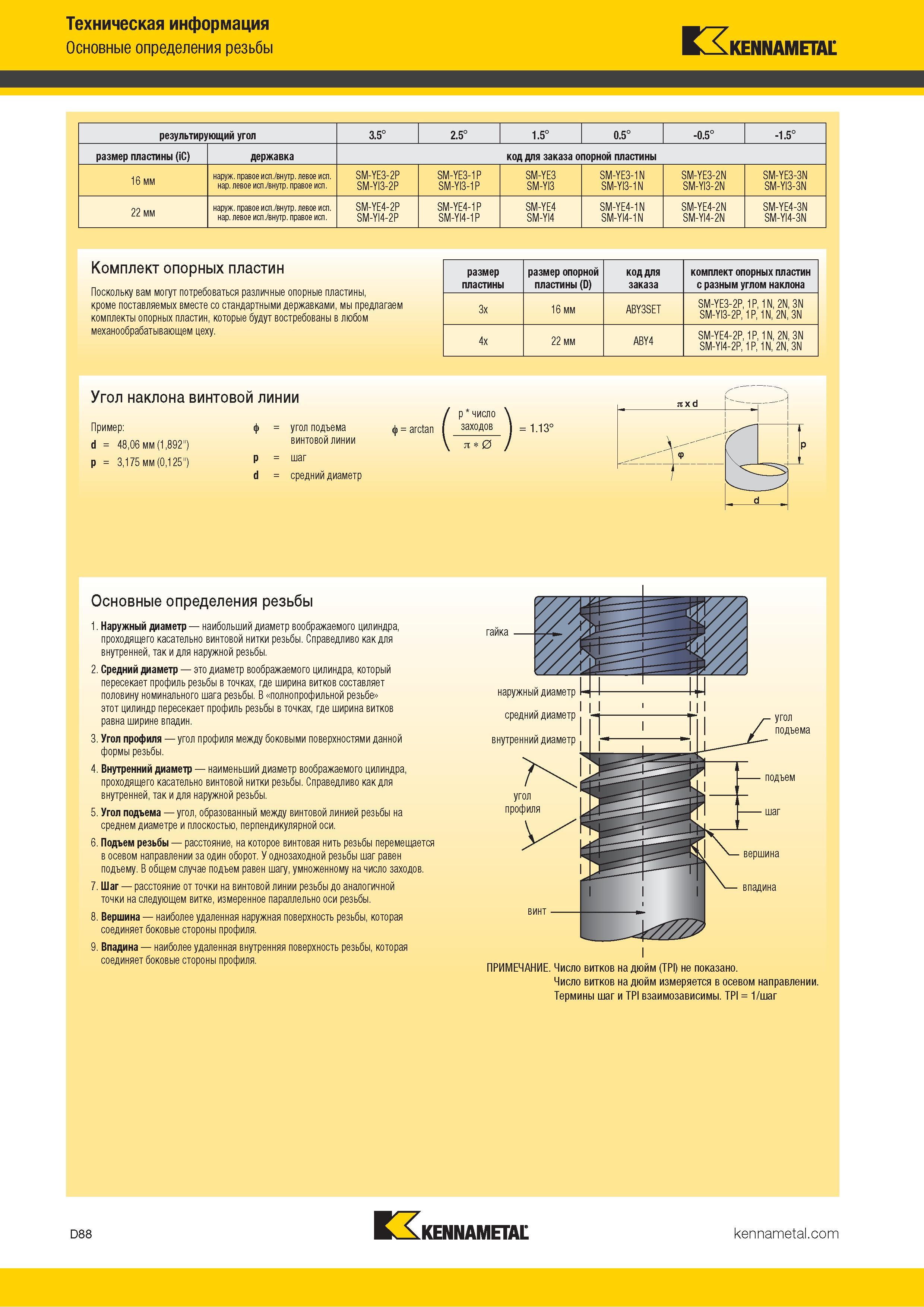

Техническая информация Основные определения резьбы K4A.KENNAMETAC результирующий угол 3.5° 2.5° 1.5° 0.5° -0.5° -1.5° размер пластины (iC) державка код для заказа опорной пластины 16 мм наруж. правое исп./внутр. левое исп. SM-YE3-2P SM-YE3-1P SM-YE3 SM-YE3-1N SM-YE3-2N SM-YE3-3N нар. левое исп./внутр. правое исп. SM-YI3-2P SM-YI3-1P SM-YI3 SM-YI3-1N SM-YI3-2N SM-YI3-3N 22 мм наруж. правое исп./внутр. левое исп. SM-YE4-2P SM-YE4-1P SM-YE4 SM-YE4-1N SM-YE4-2N SM-YE4-3N нар. левое исп./внутр. правое исп. SM-YI4-2P SM-YI4-1P SM-YI4 SM-YI4-1N SM-YI4-2N SM-YI4-3N Комплект опорных пластин Поскольку вам могут потребоваться различные опорные пластины, кроме поставляемых вместе со стандартными державками, мы предлагаем комплекты опорных пластин, которые будут востребованы в любом механообрабатывающем цеху. размер пластины размер опорной пластины (D) код для заказа комплект опорных пластин с разным углом наклона 3х 16 мм ABY3SET SM-YE3-2P, 1P, 1N, 2N, 3N SM-YI3-2P, 1P, 1N, 2N, 3N 4х 22 мм ABY4 SM-YE4-2P, 1P, 1N, 2N, 3N SM-YI4-2P, 1P, 1N, 2N, 3N Основные определения резьбы 1. Наружный диаметр наибольший диаметр воображаемого цилиндра, проходящего касательно винтовой нитки резьбы. Справедливо как для внутренней, так и для наружной резьбы. 2. Средний диаметр это диаметр воображаемого цилиндра, который пересекает профиль резьбы в точках, где ширина витков составляет половину номинального шага резьбы. В полнопрофильной резьбе этот цилиндр пересекает профиль резьбы в точках, где ширина витков равна ширине впадин. 3. Угол профиля угол профиля между боковыми поверхностями данной формы резьбы. 4. Внутренний диаметр наименьший диаметр воображаемого цилиндра, проходящего касательно винтовой нитки резьбы. Справедливо как для внутренней, так и для наружной резьбы. 5. Угол подъема угол, образованный между винтовой линией резьбы на среднем диаметре и плоскостью, перпендикулярной оси. 6. Подъем резьбы расстояние, на которое винтовая нить резьбы перемещается в осевом направлении за один оборот. У однозаходной резьбы шаг равен подъему. В общем случае подъем равен шагу, умноженному на число заходов. 7. Шаг расстояние от точки на винтовой линии резьбы до аналогичной точки на следующем витке, измеренное параллельно оси резьбы. 8. Вершина наиболее удаленная наружная поверхность резьбы, которая соединяет боковые стороны профиля. 9. Впадина наиболее удаленная внутренняя поверхность резьбы, которая соединяет боковые стороны профиля. наружный диаметр средний диаметр внутренний диаметр угол подъема подъем угол профиля вершина впадина ПРИМЕЧАНИЕ. Число витков на дюйм (TPI) не показано. Число витков на дюйм измеряется в осевом направлении. Термины шаг и TPI взаимозависимы. TPI = 1/шаг D88 Kennametal
