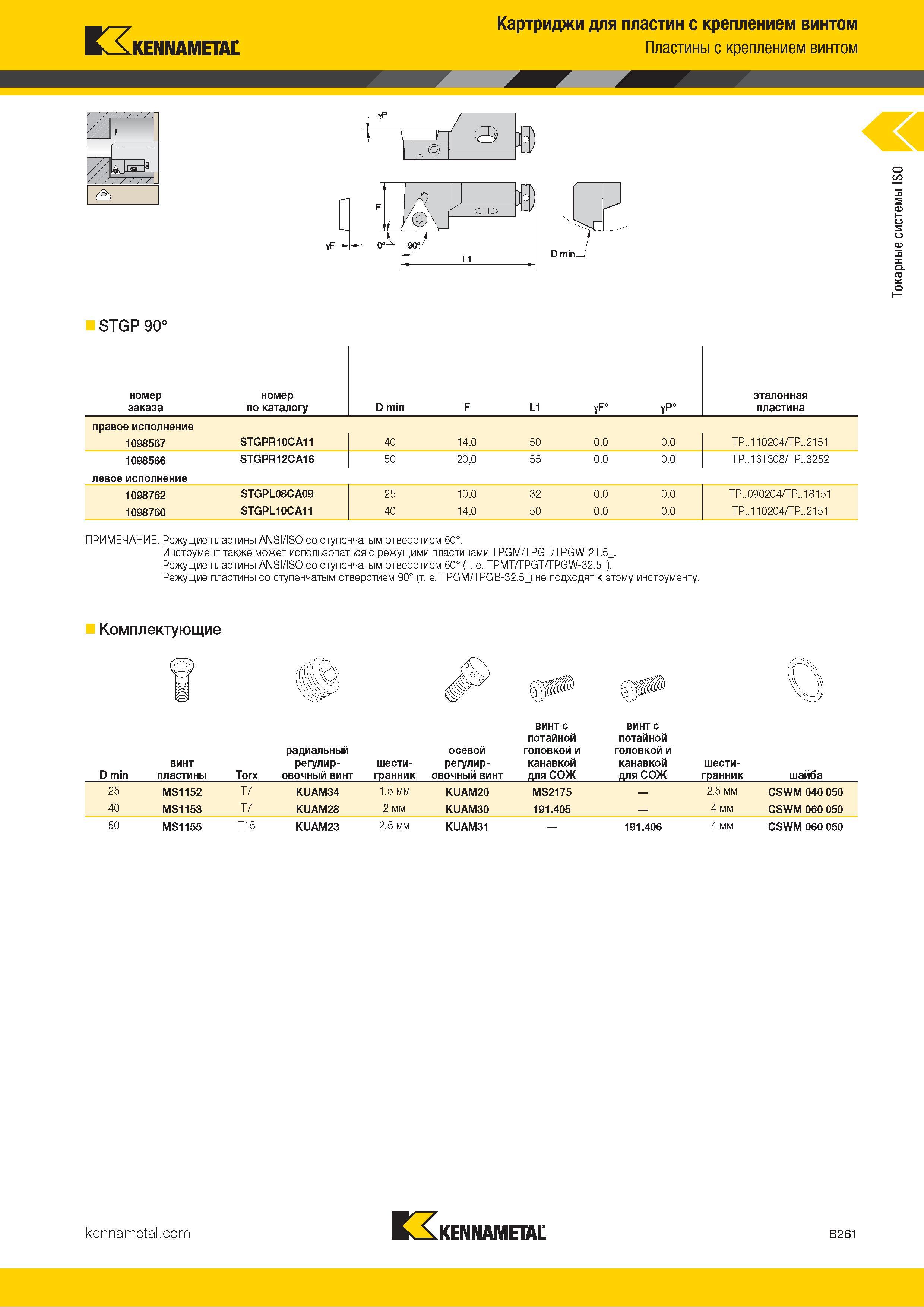

Kennametal Картриджи для пластин с креплением винтом Пластины с креплением винтом . 1гд й г \ г 4- П° D min_ STGP 90° номер заказа номер по каталогу D min F L1 YF° YP° эталонная пластина правое исполнение 1098567 STGPR10CA11 40 14,0 50 0.0 0.0 TP..110204/TP..2151 1098566 левое исполнение STGPR12CA16 50 20,0 55 0.0 0.0 TP..16T308/TP..3252 1098762 STGPL08CA09 25 10,0 32 0.0 0.0 TP..090204/TP..18151 1098760 STGPL10CA11 40 14,0 50 0.0 0.0 TP..110204/TP..2151 ПРИМЕЧАНИЕ. Режущие пластины ANSI/ISO со ступенчатым отверстием 60°. Инструмент также может использоваться с режущими пластинами TPGM/TPGT/TPGW-21.5_. Режущие пластины ANSI/ISO со ступенчатым отверстием 60° (т. е. TPMT/TPGT/TPGW-32.5J. Режущие пластины со ступенчатым отверстием 90° (т. е. TPGM/TPGB-32.5_) не подходят к этому инструменту. Комплектующие винт с винт с потайной потайной D min винт пластины Torx радиальный регулировочный винт шести- гранник осевой регулировочный винт головкой и канавкой для СОЖ головкой и канавкой для СОЖ шести- гранник шайба 25 MS1152 T7 KUAM34 1.5 мм KUAM20 MS2175 2.5 мм CSWM 040 050 40 MS1153 T7 KUAM28 2 мм KUAM30 191.405 4 мм CSWM 060 050 50 MS1155 T15 KUAM23 2.5 мм KUAM31 191.406 4 мм CSWM 060 050 Kennametal B261 Токарные системы ISO
