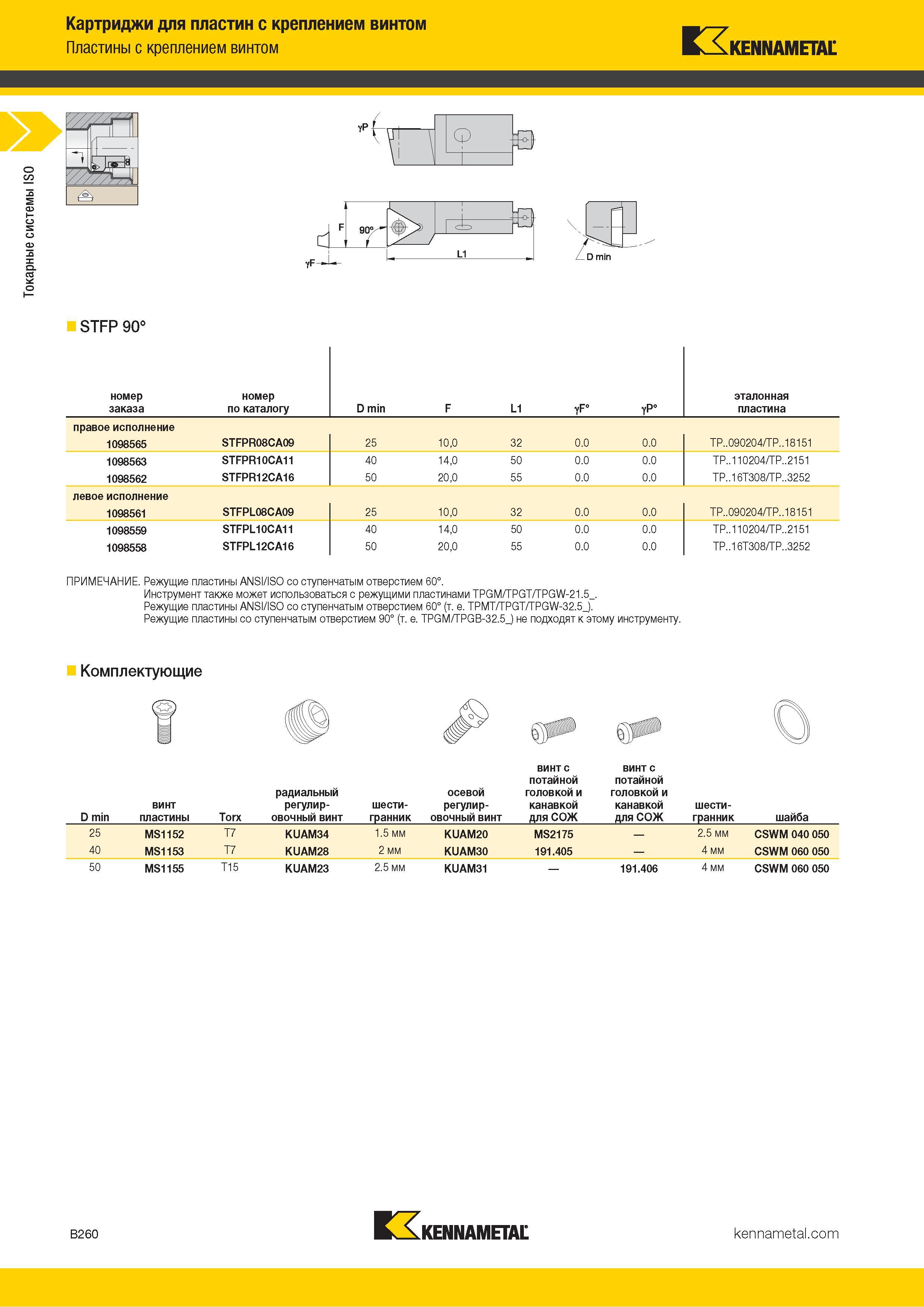

Токарные системы ISO Картриджи для пластин с креплением винтом Пластины с креплением винтом Kennametal STFP 90° номер заказа номер по каталогу D min F L1 yF° YP° эталонная пластина правое исполнение 1098565 STFPR08CA09 25 10,0 32 0.0 0.0 TP..090204/TP..18151 1098563 STFPR10CA11 40 14,0 50 0.0 0.0 TP..110204/TP..2151 1098562 STFPR12CA16 50 20,0 55 0.0 0.0 TP..16T308/TP..3252 левое исполнение 1098561 STFPL08CA09 25 10,0 32 0.0 0.0 TP..090204/TP..18151 1098559 STFPL10CA11 40 14,0 50 0.0 0.0 TP..110204/TP..2151 1098558 STFPL12CA16 50 20,0 55 0.0 0.0 TP..16T308/TP..3252 ПРИМЕЧАНИЕ. Режущие пластины ANSI/ISO со ступенчатым отверстием 60°. Инструмент также может использоваться с режущими пластинами TPGM/TPGT/TPGW-21.5_. Режущие пластины ANSI/ISO со ступенчатым отверстием 60° (т. е. TPMT/TPGT/TPGW-32.5J. Режущие пластины со ступенчатым отверстием 90° (т. е. TPGM/TPGB-32.5_) не подходят к этому инструменту. Комплектующие винт с потайной винт с потайной D min винт пластины Torx радиальный регулировочный винт шести- гранник осевой регулировочный винт головкой и канавкой для СОЖ головкой и канавкой для СОЖ шести- гранник шайба 25 MS1152 T7 KUAM34 1.5 мм KUAM20 MS2175 2.5 мм CSWM 040 050 40 MS1153 T7 KUAM28 2 мм KUAM30 191.405 4 мм CSWM 060 050 50 MS1155 T15 KUAM23 2.5 мм KUAM31 191.406 4 мм CSWM 060 050 B260 ГК, kennametal
