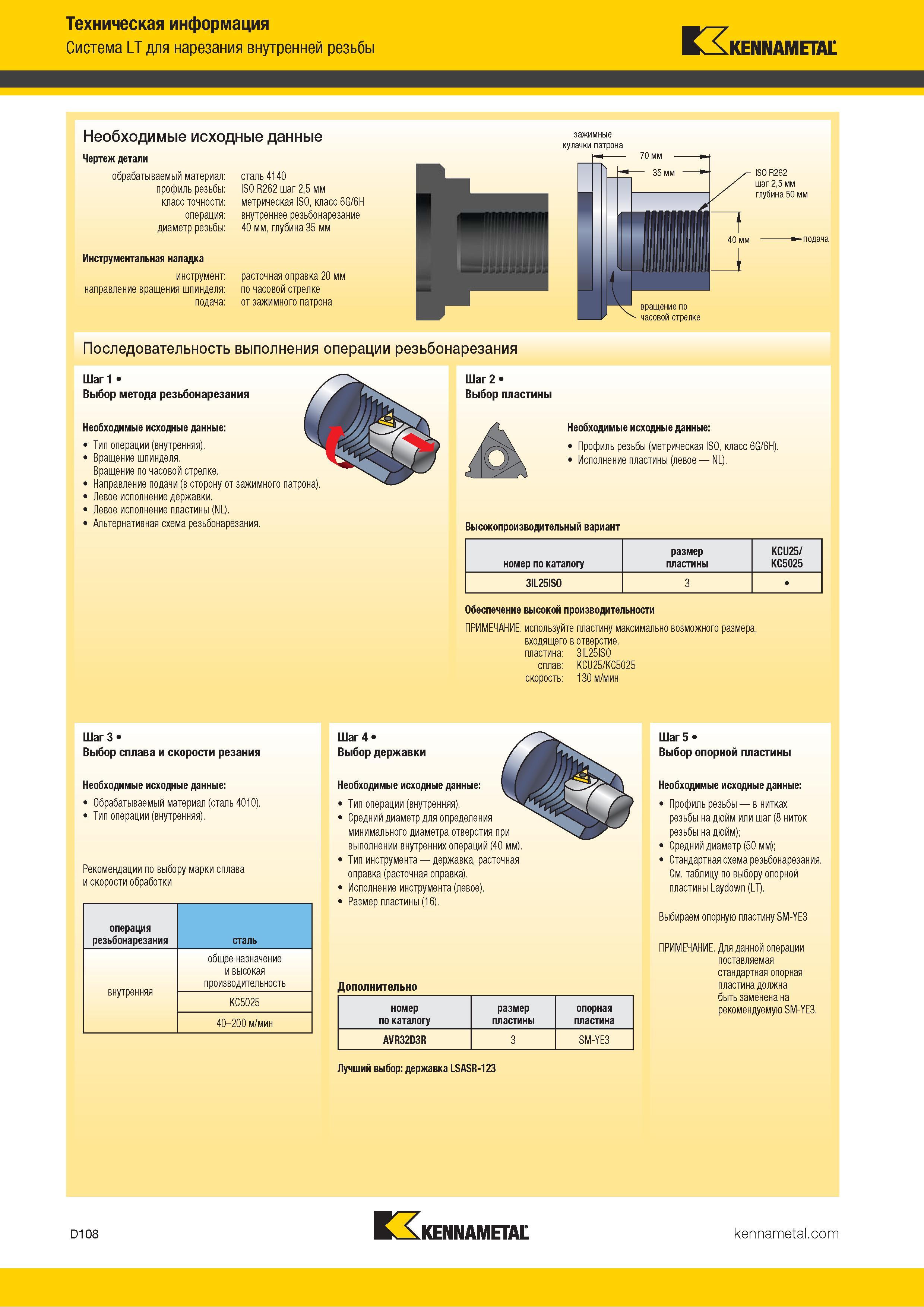

Техническая информация Система LT для нарезания внутренней резьбы K4A.KENNAMETAL Необходимые исходные данные Чертеж детали обрабатываемый материал: сталь 4140 профиль резьбы: ISO R262 шаг 2,5 мм класс точности: метрическая ISO, класс 6G/6H операция: внутреннее резьбонарезание диаметр резьбы: 40 мм, глубина 35 мм Инструментальная наладка инструмент: расточная оправка 20 мм направление вращения шпинделя: по часовой стрелке подача: от зажимного патрона зажимные кулачки патрона ISO R262 шаг 2,5 мм глубина 50 мм вращение по часовой стрелке подача Последовательность выполнения операции резьбонарезания Шаг 1 Выбор метода резьбонарезания Необходимые исходные данные: Тип операции (внутренняя). Вращение шпинделя. Вращение по часовой стрелке. Направление подачи (в сторону от зажимного патрона). Левое исполнение державки. Левое исполнение пластины (NL). Альтернативная схема резьбонарезания. Шаг 2 Выбор пластины Необходимые исходные данные: Профиль резьбы (метрическая ISO, класс 6G/6H). Исполнение пластины (левое NL). Высокопроизводительный вариант номер по каталогу размер пластины KCU25/ KC5025 3IL25ISO 3 Обеспечение высокой производительности ПРИМЕЧАНИЕ. используйте пластину максимально возможного размера, входящего в отверстие. пластина: 3IL25ISO сплав: KCU25/KC5025 скорость: 130 м/мин Шаг 3 Выбор сплава и скорости резания Необходимые исходные данные: Обрабатываемый материал (сталь 4010). Тип операции (внутренняя). Рекомендации по выбору марки сплава и скорости обработки операция резьбонарезания сталь внутренняя общее назначение и высокая производительность KC5025 40-200 м/мин Шаг 4 Выбор державки Необходимые исходные данные: Тип операции (внутренняя). Средний диаметр для определения минимального диаметра отверстия при выполнении внутренних операций (40 мм) Тип инструмента державка, расточная оправка (расточная оправка). Исполнение инструмента (левое). Размер пластины (16). Дополнительно номер по каталогу размер пластины опорная пластина AVR32D3R 3 SM-YE3 Шаг 5 Выбор опорной пластины Необходимые исходные данные: Профиль резьбы в нитках резьбы на дюйм или шаг (8 ниток резьбы на дюйм); Средний диаметр (50 мм); Стандартная схема резьбонарезания. См. таблицу по выбору опорной пластины Laydown (LT). Выбираем опорную пластину SM-YE3 ПРИМЕЧАНИЕ. Для данной операции поставляемая стандартная опорная пластина должна быть заменена на рекомендуемую SM-YE3. Лучший выбор: державка LSASR-123 D108 Kennametal
