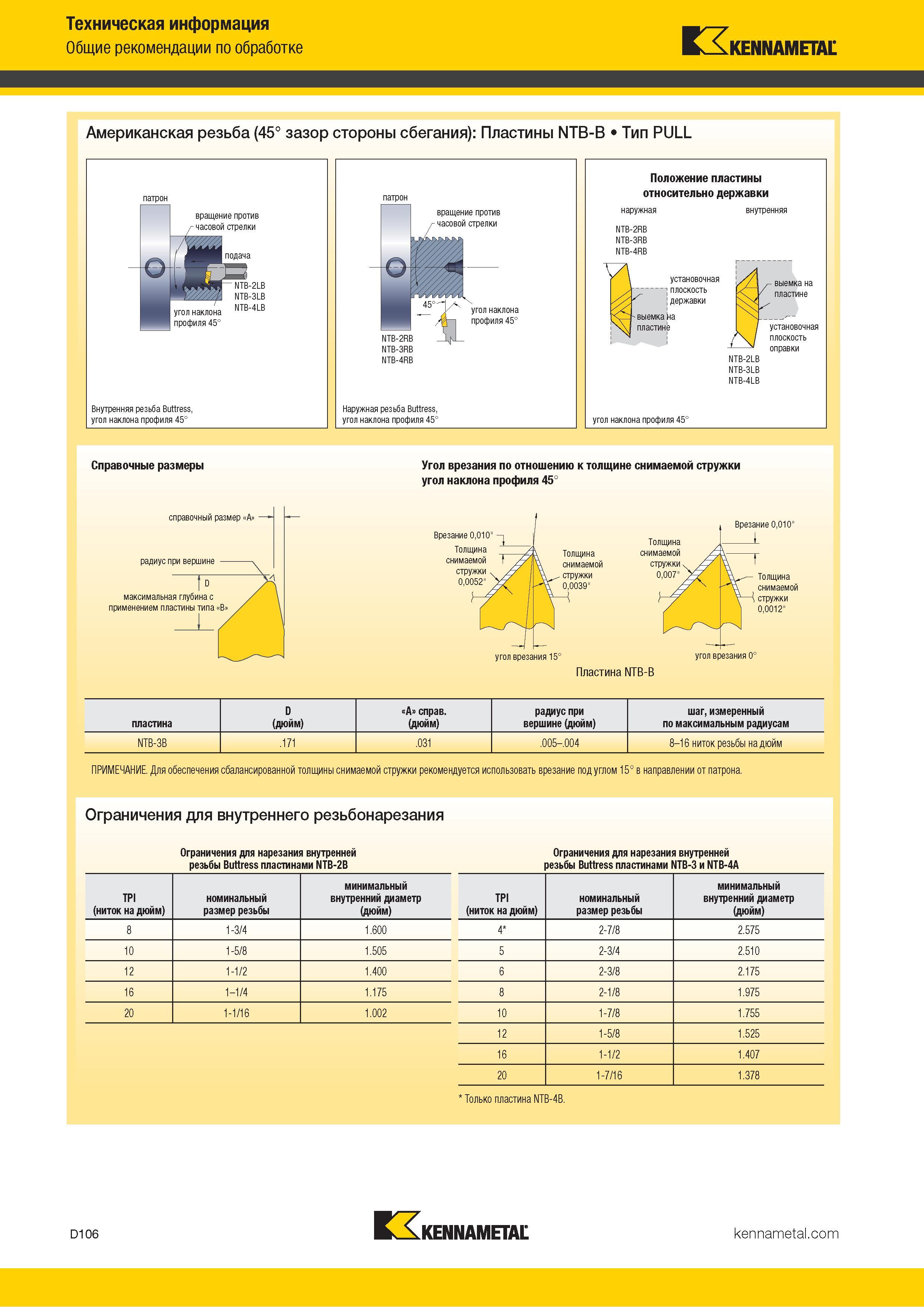

Техническая информация Общие рекомендации по обработке K4A.KENNAMETAC Американская резьба (45° зазор стороны сбегания): Пластины NTB-B Тип PULL патрон вращение против часовой стрелки \ подача NTB-2LB Шк2£2Ш NTB-3LB угол наклона NTB-4LB профиля 45° Внутренняя резьба Buttress, угол наклона профиля 45° вращение против часовой стрелки угол наклона профиля 45° Наружная резьба Buttress, угол наклона профиля 45° Справочные размеры Угол врезания по отношению к толщине снимаемой стружки угол наклона профиля 45° Врезание 0,010" -j Толщина стружки 0,0052' Толщина снимаемой стружки 0,0039" угол врезания 15° Толщина снимаемой стружки 0,007" Врезание 0,010" Толщина снимаемой (стружки 0,0012" угол врезания 0° Пластина NTB-B патрон D А справ. радиус при шаг, измеренный пластина (дюйм) (дюйм) вершине (дюйм) по максимальным радиусам NTB-3B .171 .031 .005-.004 8-16 ниток резьбы на дюйм ПРИМЕЧАНИЕ. Для обеспечения сбалансированной толщины снимаемой стружки рекомендуется использовать врезание под углом 15° в направлении от патрона. Ограничения для внутреннего резьбонарезания Ограничения для нарезания внутренней Ограничения для нарезания внутренней резьбы Buttress пластинами NTB-2B резьбы Buttress пластинами NTB-3 и NTB-4A TPI (ниток на дюйм) номинальный размер резьбы минимальный внутренний диаметр TPI (дюйм) (ниток на дюйм) номинальный размер резьбы минимальный внутренний диаметр (дюйм) 8 1-3/4 1.600 4 2-7/8 2.575 10 1-5/8 1.505 5 2-3/4 2.510 12 1-1/2 1.400 6 2-3/8 2.175 16 1-1/4 1.175 8 2-1/8 1.975 20 1-1/16 1.002 10 1-7/8 1.755 12 1-5/8 1.525 16 1-1/2 1.407 20 1-7/16 1.378 Только пластина NTB-4B. D106 Kennametal
