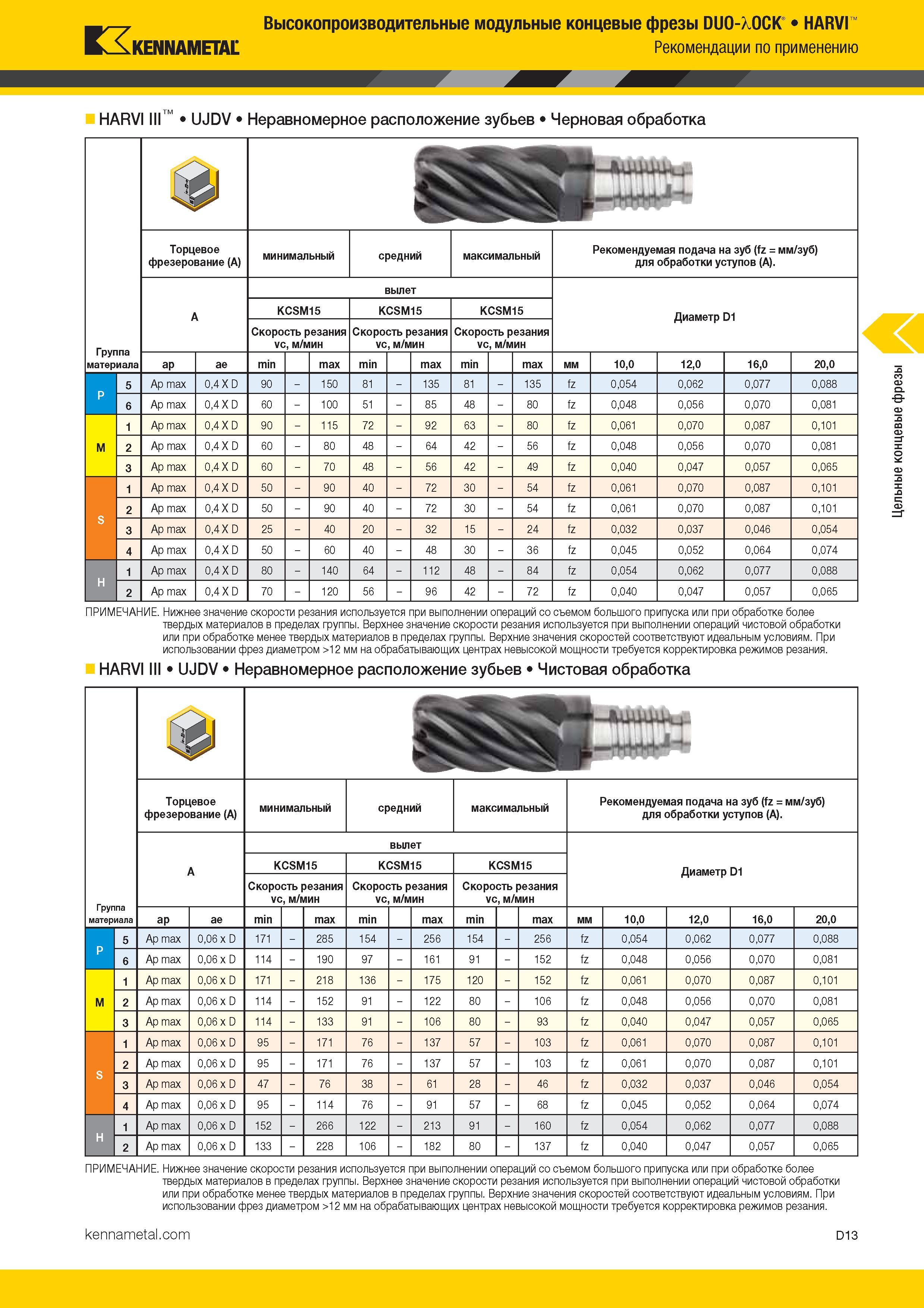

Высокопроизводительные модульные концевые фрезы DUO-XOCK" HARVI KENNAMETAL Рекомендации по применению HARVI III UJDV Неравномерное расположение зубьев Черновая обработка Торцевое фрезерование (A) минимальным средним максимальным Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). KCSM15 Группа материала Скорость резания vc, м/мин KCSM15 Скорость резания vc, м/мин KCSM15 Диаметр D1 Скорость резания vc, м/мин ap ae 10,0 12,0 16,0 20,0 Ap max 0,4 X D 90 150 81 135 81 135 0,054 0,062 0,077 0,088 Ap max 0,4 X D 60 100 51 80 0,048 0,056 0,070 0,081 Ap max 0,4 X D 90 115 72 92 63 80 0,061 0,070 0,087 0,101 Ap max 0,4 X D 60 80 48 64 42 56 0,048 0,056 0,070 0,081 Ap max 0,4 X D 60 70 48 56 42 49 0,040 0,047 0,057 0,065 Ap max 0,4 X D 50 90 40 72 30 54 0,061 0,070 0,087 0,101 Ap max 0,4 X D 50 90 40 72 30 54 0,061 0,070 0,087 0,101 Ap max 0,4 X D 25 40 20 32 15 24 0,032 0,037 0,046 0,054 Ap max 0,4 X D 50 60 40 30 36 0,045 0,052 0,064 0,074 Ap max 0,4 X D 140 64 112 48 0,054 0,062 0,077 0,088 Ap max 0,4 X D 70 120 56 96 42 72 0,040 0,047 0,057 0,065 вылет A max max max мм fz fz fz fz M fz fz fz S fz fz H fz ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. HARVI III UJDV Неравномерное расположение зубьев Чистовая обработка Группа материала Торцевое фрезерование (A) минимальным средним максимальным Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). A вылет Диаметр D1 KCSM15 KCSM15 KCSM15 Скорость резания vc, м/мин Скорость резания vc, м/мин Скорость резания vc, м/мин ap ae min max min max min max мм 10,0 12,0 16,0 20,0 р 5 Ap max 0,06 x D 171 - 285 154 - 256 154 - 256 fz 0,054 0,062 0,077 0,088 6 Ap max 0,06 x D 114 - 190 97 - 161 91 - 152 fz 0,048 0,056 0,070 0,081 M 1 Ap max 0,06 x D 171 - 218 136 - 175 120 - 152 fz 0,061 0,070 0,087 0,101 2 Ap max 0,06 x D 114 - 152 91 - 122 80 - 106 fz 0,048 0,056 0,070 0,081 3 Ap max 0,06 x D 114 - 133 91 - 106 80 - 93 fz 0,040 0,047 0,057 0,065 1 Ap max 0,06 x D 95 - 171 76 - 137 57 - 103 fz 0,061 0,070 0,087 0,101 2 Ap max 0,06 x D 95 - 171 76 - 137 57 - 103 fz 0,061 0,070 0,087 0,101 3 Ap max 0,06 x D 47 - 76 38 - 61 28 - 46 fz 0,032 0,037 0,046 0,054 4 Ap max 0,06 x D 95 - 114 76 - 91 57 - 68 fz 0,045 0,052 0,064 0,074 H 1 Ap max 0,06 x D 152 - 266 122 - 213 91 - 160 fz 0,054 0,062 0,077 0,088 2 Ap max 0,06 x D 133 - 228 106 - 182 80 - 137 fz 0,040 0,047 0,057 0,065 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. D13 Цельные концевые фрезы
