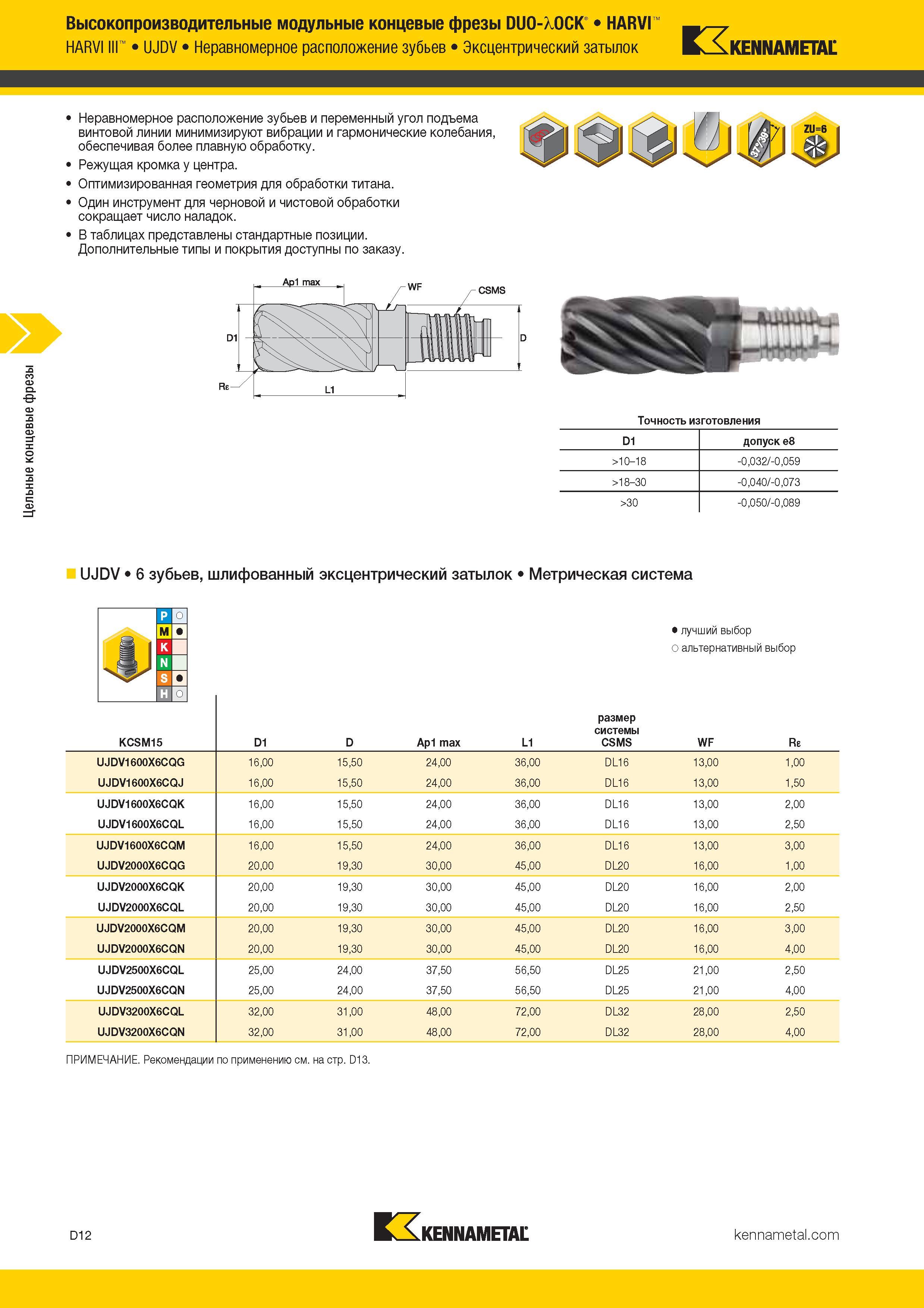

Цельные концевые фрезы Высокопроизводительные модульные концевые фрезы DUO-XOCK" HARVI HARVI III UJDV Неравномерное расположение зубьев Эксцентрический затылок Kennametal Неравномерное расположение зубьев и переменный угол подъема винтовой линии минимизируют вибрации и гармонические колебания, обеспечивая более плавную обработку. Режущая кромка у центра. Оптимизированная геометрия для обработки титана. Один инструмент для черновой и чистовой обработки сокращает число наладок. В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу. Точность изготовления D1 допуск е8 >10-18 -0,032/-0,059 >18-30 -0,040/-0,073 >30 -0,050/-0,089 UJDV 6 зубьев, шлифованный эксцентрический затылок Метрическая система Лучший и альтернативный выбор инструмента KCSM15 D1 D Ap1 max L1 размер системы CSMS WF Re UJDV1600X6CQG 16,00 15,50 24,00 36,00 DL16 13,00 1,00 UJDV1600X6CQJ 16,00 15,50 24,00 36,00 DL16 13,00 1,50 UJDV1600X6CQK 16,00 15,50 24,00 36,00 DL16 13,00 2,00 UJDV1600X6CQL 16,00 15,50 24,00 36,00 DL16 13,00 2,50 UJDV1600X6CQM 16,00 15,50 24,00 36,00 DL16 13,00 3,00 UJDV2000X6CQG 20,00 19,30 30,00 45,00 DL20 16,00 1,00 UJDV2000X6CQK 20,00 19,30 30,00 45,00 DL20 16,00 2,00 UJDV2000X6CQL 20,00 19,30 30,00 45,00 DL20 16,00 2,50 UJDV2000X6CQM 20,00 19,30 30,00 45,00 DL20 16,00 3,00 UJDV2000X6CQN 20,00 19,30 30,00 45,00 DL20 16,00 4,00 UJDV2500X6CQL 25,00 24,00 37,50 56,50 DL25 21,00 2,50 UJDV2500X6CQN 25,00 24,00 37,50 56,50 DL25 21,00 4,00 UJDV3200X6CQL 32,00 31,00 48,00 72,00 DL32 28,00 2,50 UJDV3200X6CQN 32,00 31,00 48,00 72,00 DL32 28,00 4,00 ПРИМЕЧАНИЕ. Рекомендации по применению см. на стр. D13. Г5 D12 Ьч-XKENNAMETAL
