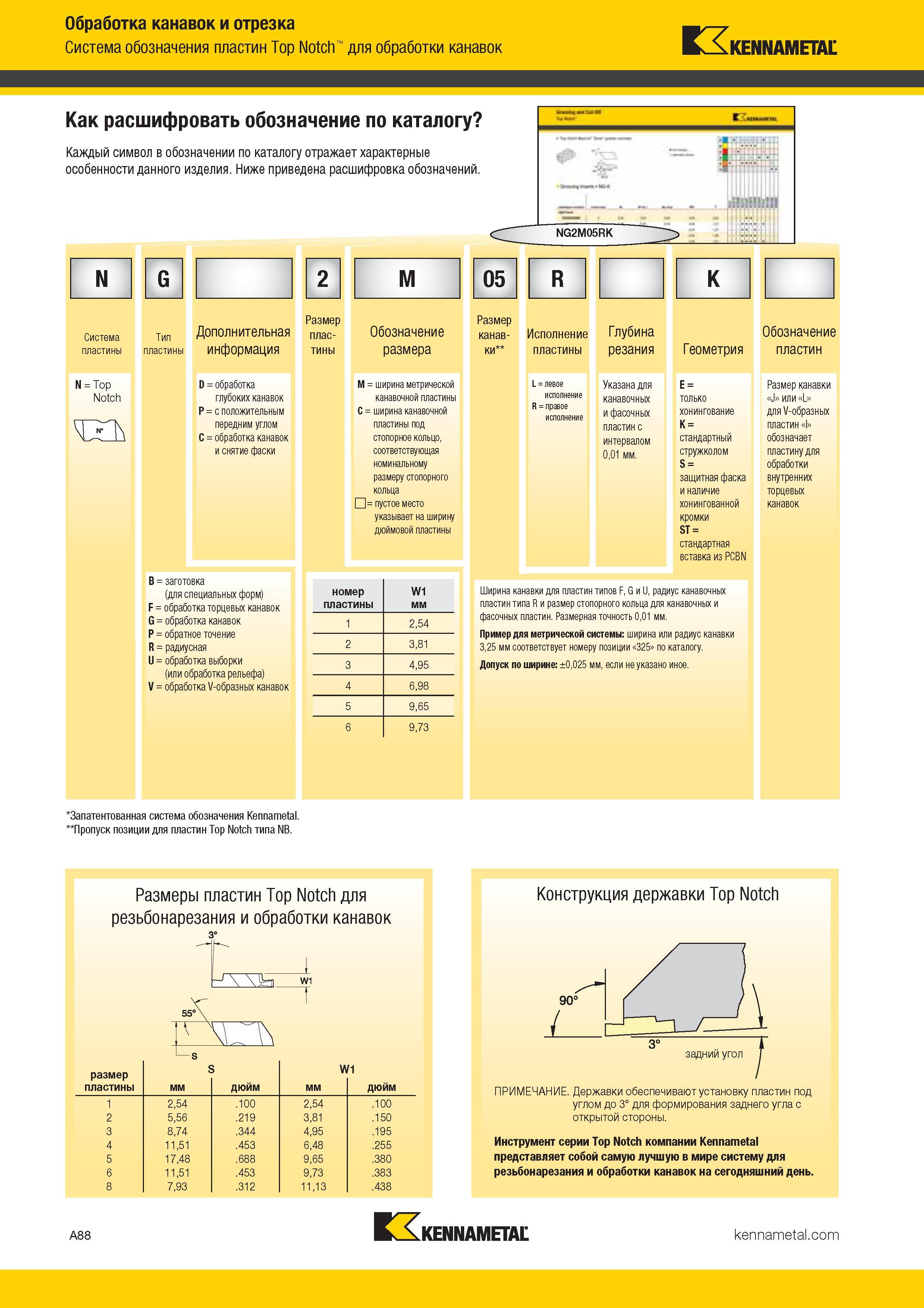

Обработка канавок и отрезка Система обозначения пластин Top Notch для обработки канавок Kennametal Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. N 2 M 05 R K Система пластины Тип пластины Размер Дополнительная плас-информация тины Обозначение размера Размер канав- Исполнение Глубина пластины резания Геометрия Обозначение пластин N = Top Notch D = обработка глубоких канавок P = с положительным передним углом C = обработка канавок и снятие фаски M = ширина метрической канавочной пластины C = ширина канавочной пластины под стопорное кольцо, соответствующая номинальному размеру стопорного кольца □ = пустое место указывает на ширину дюймовой пластины L = левое исполнение R = правое исполнение Указана для канавочных и фасонных пластин с интервалом 0,01 мм. E = только хонингование K = стандартный стружколом S = защитная фаска и наличие хонингованной кромки ST = стандартная вставка из PCBN Размер канавки J или L для V-образных пластин I обозначает пластину для обработки внутренних торцевых канавок B = заготовка (для специальных форм) F = обработка торцевых канавок G = обработка канавок P = обратное точение R = радиусная U = обработка выборки (или обработка рельефа) V = обработка V-образных канавок Ширина канавки для пластин типов F, G и U, радиус канавочных пластин типа R и размер стопорного кольца для канавочных и фасочных пластин. Размерная точность 0,01 мм. Пример для метрической системы: ширина или радиус канавки 3,25 мм соответствует номеру позиции 325 по каталогу. Допуск по ширине: ±0,025 мм, если не указано иное. Запатентованная система обозначения Kennametal. Пропуск позиции для пластин Top Notch типа NB. Размеры пластин Top Notch для резьбонарезания и обработки канавок 3° Конструкция державки Top Notch ПРИМЕЧАНИЕ. Державки обеспечивают установку пластин под углом до 3° для формирования заднего угла с открытой стороны. Инструмент серии Top Notch компании Kennametal представляет собой самую лучшую в мире систему для резьбонарезания и обработки канавок на сегодняшний день. A88 Kennametal
