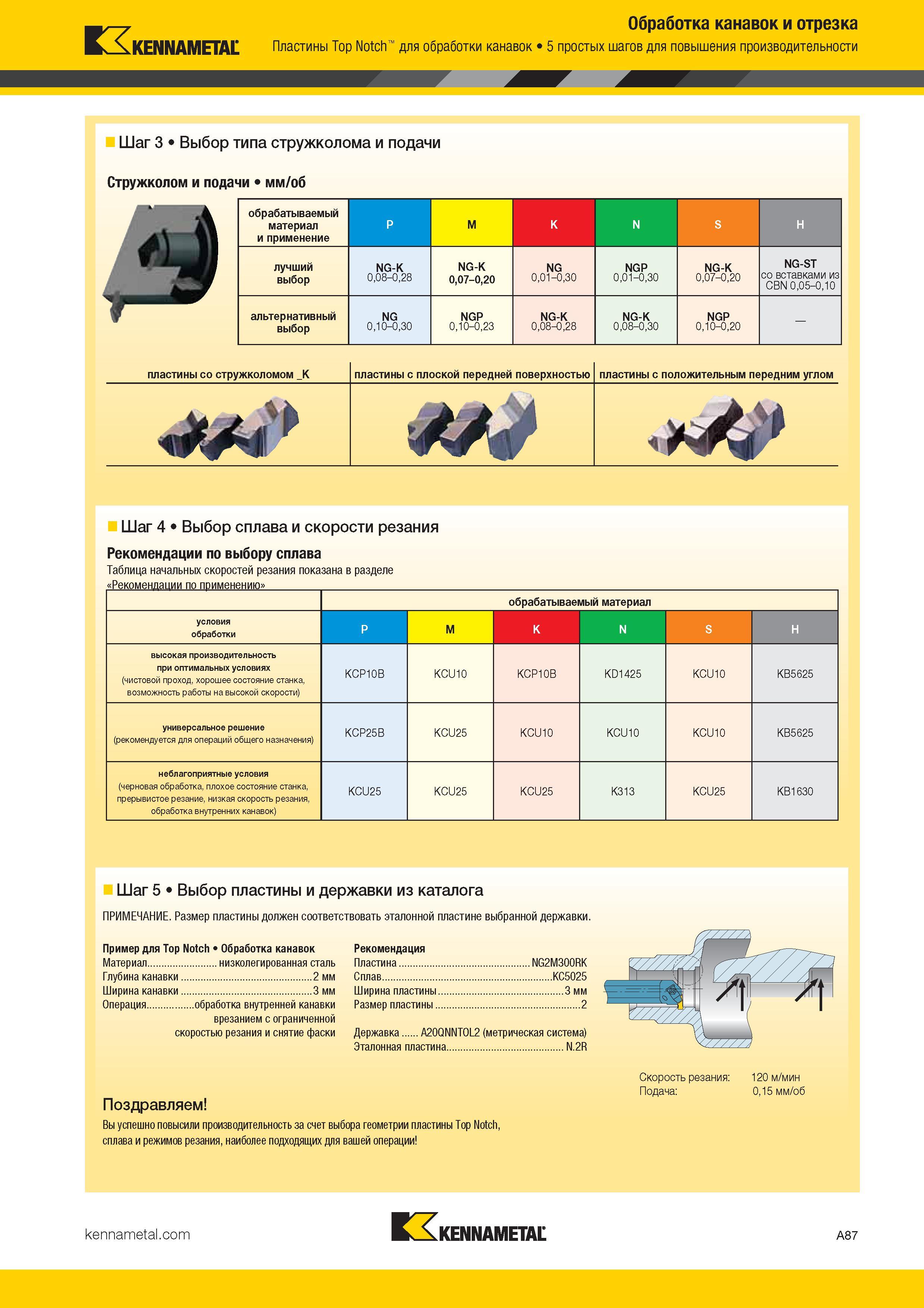

Обработка канавок и отрезка KENNAMETAL Пластины Top Notch для обработки канавок 5 простых шагов для повышения производительности Шаг 3 Выбор типа стружколома и подачи Стружколом и подачи мм/об обрабатываемый материал и применение P M K N S H лучший выбор NG-K 0,08-0,28 NG-K 0,07-0,20 NG 0,01-0,30 NGP 0,01-0,30 NG-K 0,07-0,20 NG-ST со вставками из CBN 0,05-0,10 альтернативный выбор NG 0,10-0,30 NGP 0,10-0,23 NG-K 0,08-0,28 NG-K 0,08-0,30 NGP 0,10-0,20 - пластины со стружколомом К пластины с плоской передней поверхностью пластины с положительным передним углом Шаг 4 Выбор сплава и скорости резания Рекомендации по выбору сплава Таблица начальных скоростей резания показана в разделе Рекомендации по применению обрабатываемый материал условия обработки P M K N S H высокая производительность при оптимальных условиях (чистовой проход, хорошее состояние станка, возможность работы на высокой скорости) KCP10B KCU10 KCP10B KD1425 KCU10 KB5625 универсальное решение (рекомендуется для операций общего назначения) KCP25B KCU25 KCU10 KCU10 KCU10 KB5625 неблагоприятные условия (черновая обработка, плохое состояние станка, прерывистое резание, низкая скорость резания, обработка внутренних канавок) KCU25 KCU25 KCU25 K313 KCU25 KB1630 Шаг 5 Выбор пластины и державки из каталога ПРИМЕЧАНИЕ. Размер пластины должен соответствовать эталонной пластине выбранной державки. Пример для Top Notch Обработка канавок Материал низколегированная сталь Глубина канавки 2 мм Ширина канавки 3 мм Операция обработка внутренней канавки врезанием с ограниченной скоростью резания и снятие фаски Рекомендация Пластина ..NG2M300RK Сплав ..KC5025 t Ширина пластины 3 мм Размер пластины 2 Державка .A20QNNTOL2 (метрическая система) Эталонная пластина .N.2R Поздравляем Вы успешно повысили производительность за счет выбора геометрии пластины Top Notch, сплава и режимов резания, наиболее подходящих для вашей операции Скорость резания: Подача: 120 м/мин 0,15 мм/об KENNAMETAL A87
