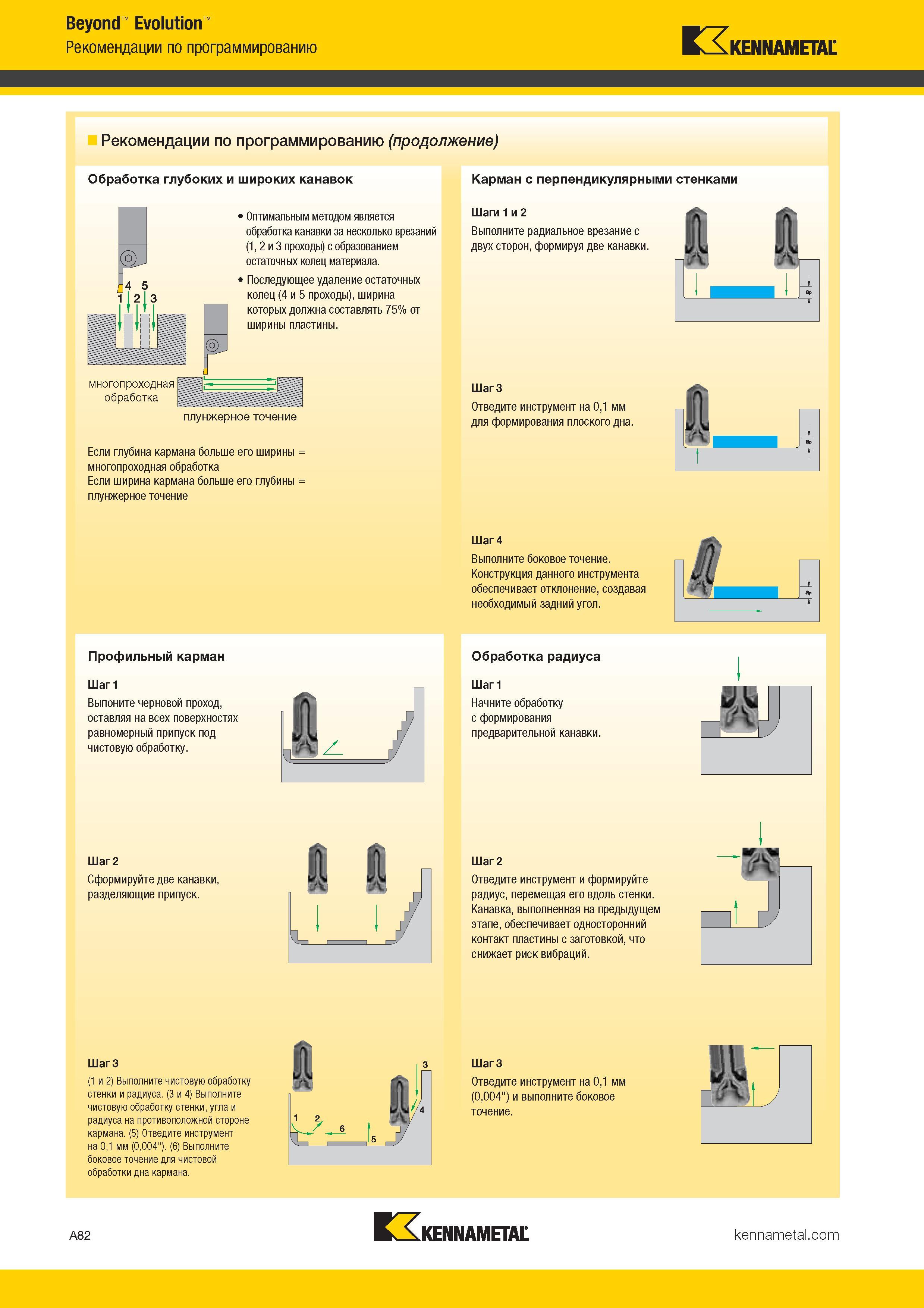

Beyond Evolution rnr-y Рекомендации по программированию Кч-XKENNAMETAE Рекомендации по программированию Обработка глубоких и широких канавок Карман с перпендикулярными стенками многопроходная обработка Оптимальным методом является обработка канавки за несколько врезаний (1, 2 и 3 проходы) с образованием остаточных колец материала. Последующее удаление остаточных колец (4 и 5 проходы), ширина которых должна составлять 75% от ширины пластины. плунжерное точение Если глубина кармана больше его ширины = многопроходная обработка Если ширина кармана больше его глубины плунжерное точение Шаги 1 и 2 Выполните радиальное врезание с двух сторон, формируя две канавки. Шаг 3 Отведите инструмент на 0,1 мм для формирования плоского дна. Шаг 4 Выполните боковое точение. Конструкция данного инструмента обеспечивает отклонение, создавая необходимый задний угол. Л Профильный карман Шаг 1 Выпоните черновой проход, оставляя на всех поверхностях равномерный припуск под чистовую обработку. Шаг 2 Сформируйте две канавки, разделяющие припуск. MZ. Обработка радиуса Шаг 1 Начните обработку с формирования предварительной канавки. Шаг 2 Отведите инструмент и формируйте радиус, перемещая его вдоль стенки. Канавка, выполненная на предыдущем этапе, обеспечивает односторонний контакт пластины с заготовкой, что снижает риск вибраций. Шаг 3 (1 и 2) Выполните чистовую обработку стенки и радиуса. (3 и 4) Выполните чистовую обработку стенки,угла и радиуса на противоположной стороне кармана. (5) Отведите инструмент на 0,1 мм (0,004"). (6) Выполните боковое точение для чистовой обработки дна кармана. Шаг 3 Отведите инструмент на 0,1 мм (0,004") и выполните боковое точение. ft A82 Kennametal
