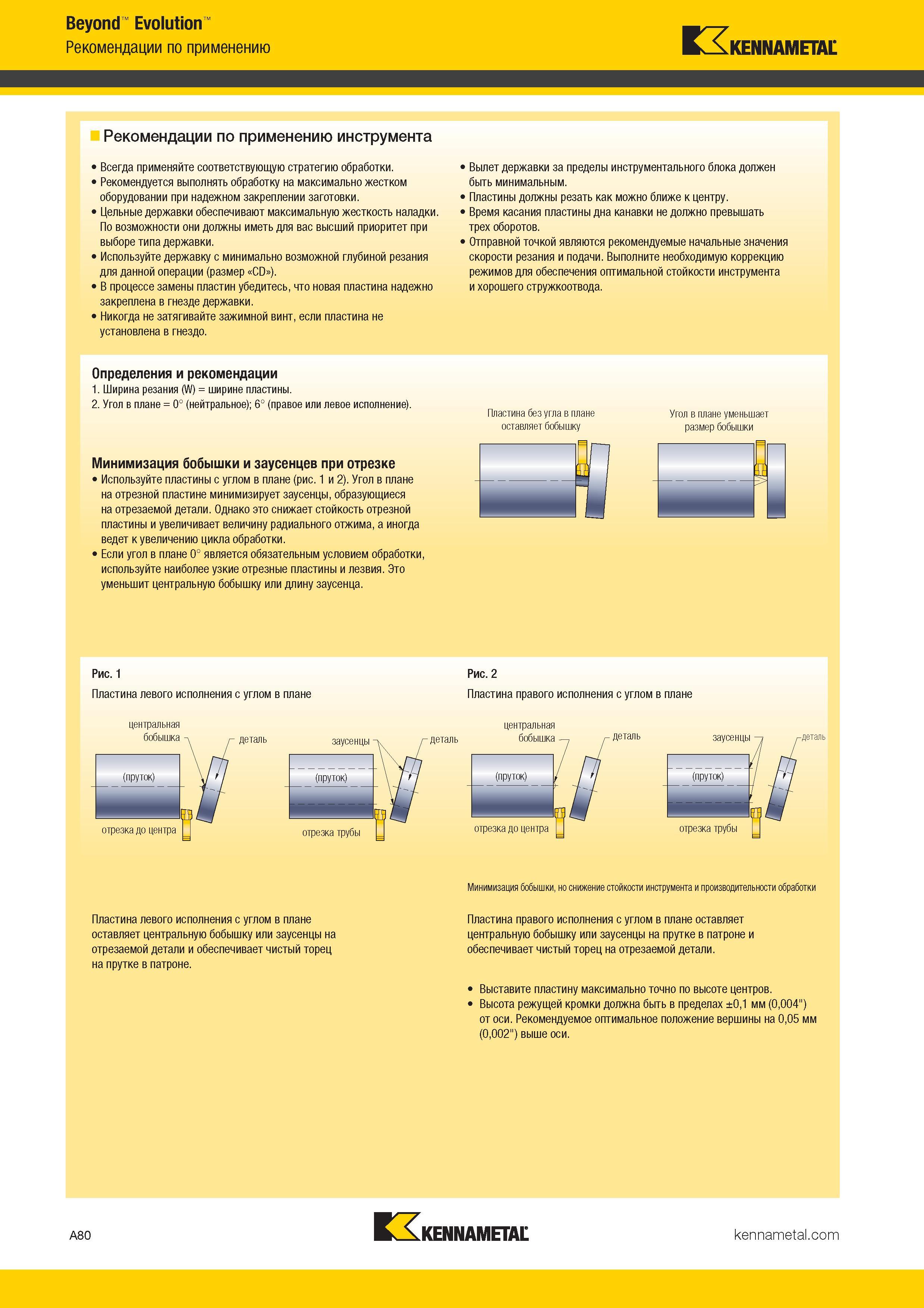

Beyond Evolution Рекомендации по применению Kennametal Рекомендации по применению инструмента Всегда применяйте соответствующую стратегию обработки. Рекомендуется выполнять обработку на максимально жестком оборудовании при надежном закреплении заготовки. Цельные державки обеспечивают максимальную жесткость наладки. По возможности они должны иметь для вас высший приоритет при выборе типа державки. Используйте державку с минимально возможной глубиной резания для данной операции (размер CD ). В процессе замены пластин убедитесь, что новая пластина надежно закреплена в гнезде державки. Никогда не затягивайте зажимной винт, если пластина не установлена в гнездо. Вылет державки за пределы инструментального блока должен быть минимальным. Пластины должны резать как можно ближе к центру. Время касания пластины дна канавки не должно превышать трех оборотов. Отправной точкой являются рекомендуемые начальные значения скорости резания и подачи. Выполните необходимую коррекцию режимов для обеспечения оптимальной стойкости инструмента и хорошего стружкоотвода. Определения и рекомендации 1. Ширина резания (W) = ширине пластины. 2. Угол в плане = 0° (нейтральное); 6° (правое или левое исполнение). Минимизация бобышки и заусенцев при отрезке Используйте пластины с углом в плане (рис. 1 и 2). Угол в плане на отрезной пластине минимизирует заусенцы, образующиеся на отрезаемой детали. Однако это снижает стойкость отрезной пластины и увеличивает величину радиального отжима, а иногда ведет к увеличению цикла обработки. Если угол в плане 0° является обязательным условием обработки, используйте наиболее узкие отрезные пластины и лезвия. Это уменьшит центральную бобышку или длину заусенца. Пластина без угла в плане Угол в плане уменьшает оставляет бобышку размер бобышки Минимизация бобышки, но снижение стойкости инструмента и производительности обработки Пластина левого исполнения с углом в плане оставляет центральную бобышку или заусенцы на отрезаемой детали и обеспечивает чистый торец на прутке в патроне. Пластина правого исполнения с углом в плане оставляет центральную бобышку или заусенцы на прутке в патроне и обеспечивает чистый торец на отрезаемой детали. Выставите пластину максимально точно по высоте центров. Высота режущей кромки должна быть в пределах ±0,1 мм (0,004") от оси. Рекомендуемое оптимальное положение вершины на 0,05 мм (0,002") выше оси. A80 Kennametal
