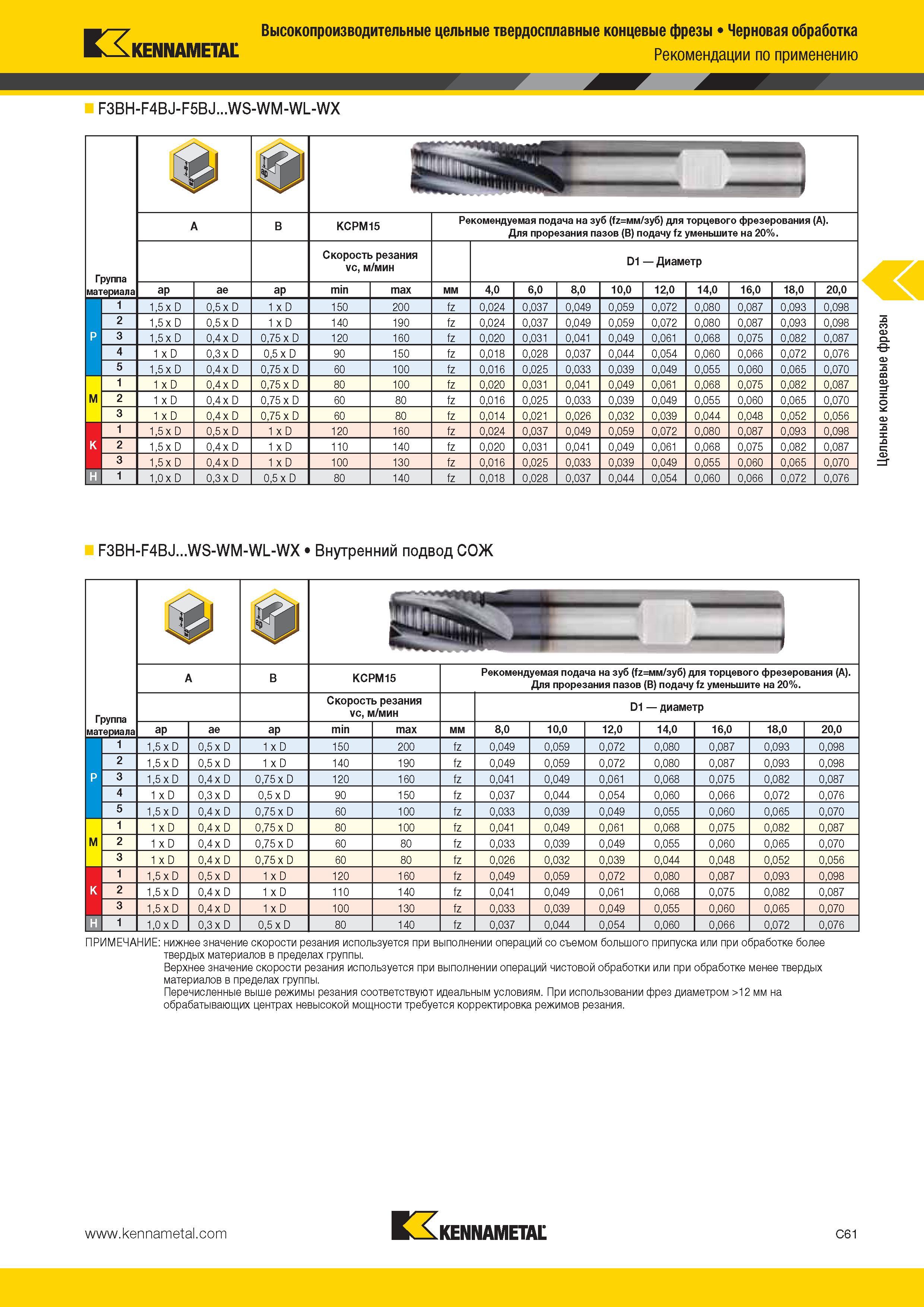

Kennametal Высокопроизводительные цельные твердосплавные концевые фрезы Черновая обработка Рекомендации по применению F3BH-F4BJ-F5BJ WS-WM-WL-WX Группа j ap 1,5 x D 1,5 x D 1,5 x D 1 x D 1,5 x D 1 x D 1 x D 1 x D 1,5 x D 1,5 x D 1,5 x D 1,0 x D 0,5 x D 0,5 x D 0,4 x D 0,3 x D 0,4 x D 0,4 x D 0,4 x D 0,4 x D 0,5 x D 0,4 x D 0,4 x D 0,3 x D ap 1 x D 1 x D 0,75 x D 0,5 x D 0,75 x D 0,75 x D 0,75 x D 0,75 x D 1 x D 1 x D 1 x D 0,5 x D KCPM15 Скорость резания vc, м/мин 150 140 120 90 60 80 60 60 120 110 100 80 200 190 160 150 100 100 80 160 140 130 140 Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. D1 Диаметр 4,0 0,024 0,024 0,020 0,018 0,016 0,020 0,016 0,014 0,024 0,020 0,016 0,018 6,0 0,037 0,037 0,031 0,028 0,025 0,031 0,025 0,021 0,037 0,031 0,025 0,028 8,0 0,049 0,049 0,041 0,037 0,033 0,041 0,033 0,026 0,049 0,041 0,033 0,037 10,0 0,059 0,059 0,049 0,044 0,039 0,049 0,039 0,032 0,059 0,049 0,039 0,044 12,0 0,072 0,072 0,061 0,054 0,049 0,061 0,049 0,039 0,072 0,061 0,049 0,054 14,0 0,080 0,080 0,068 0,060 0,055 0,068 0,055 0,044 0,080 0,068 0,055 0,060 16,0 0,087 0,087 0,075 0,066 0,060 0,075 0,060 0,048 0,087 0,075 0,060 0,066 18,0 0,093 0,093 0,082 0,072 0,065 0,082 0,065 0,052 0,093 0,082 0,065 0,072 20,0 0,087 0,076 0,070 0,087 0,070 0,056 0,087 0,070 0,076 A B ae max мм fz fz fz fz fz fz M 2 fz fz fz fz fz F3BH-F4BJ WS-WM-WL-WX Внутренний подвод СОЖ Группа материала A B KCPM15 Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. Скорость резания vc, м/мин D1 диаметр ap ae ap min max мм 8,0 10,0 12,0 14,0 16,0 18,0 20,0 M 1 1,5 x D 0,5 x D 1 x D 150 200 fz 0,049 0,059 0,072 0,080 0,087 0,093 0,098 2 1,5 x D 0,5 x D 1 x D 140 190 fz 0,049 0,059 0,072 0,080 0,087 0,093 0,098 3 1,5 x D 0,4 x D 0,75 x D 120 160 fz 0,041 0,049 0,061 0,068 0,075 0,082 0,087 4 1 x D 0,3 x D 0,5 x D 90 150 fz 0,037 0,044 0,054 0,060 0,066 0,072 0,076 5 1,5 x D 0,4 x D 0,75 x D 60 100 fz 0,033 0,039 0,049 0,055 0,060 0,065 0,070 1 1 x D 0,4 x D 0,75 x D 80 100 fz 0,041 0,049 0,061 0,068 0,075 0,082 0,087 2 1 x D 0,4 x D 0,75 x D 60 80 fz 0,033 0,039 0,049 0,055 0,060 0,065 0,070 3 1 x D 0,4 x D 0,75 x D 60 80 fz 0,026 0,032 0,039 0,044 0,048 0,052 0,056 K 1 1,5 x D 0,5 x D 1 x D 120 160 fz 0,049 0,059 0,072 0,080 0,087 0,093 0,098 2 1,5 x D 0,4 x D 1 x D 110 140 fz 0,041 0,049 0,061 0,068 0,075 0,082 0,087 3 1,5 x D 0,4 x D 1 x D 100 130 fz 0,033 0,039 0,049 0,055 0,060 0,065 0,070 H 1 1,0 x D 0,3 x D 0,5 x D 80 140 fz 0,037 0,044 0,054 0,060 0,066 0,072 0,076 ПРИМЕЧАНИЕ нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Kennametal C61 Цельные концевые фрезы
