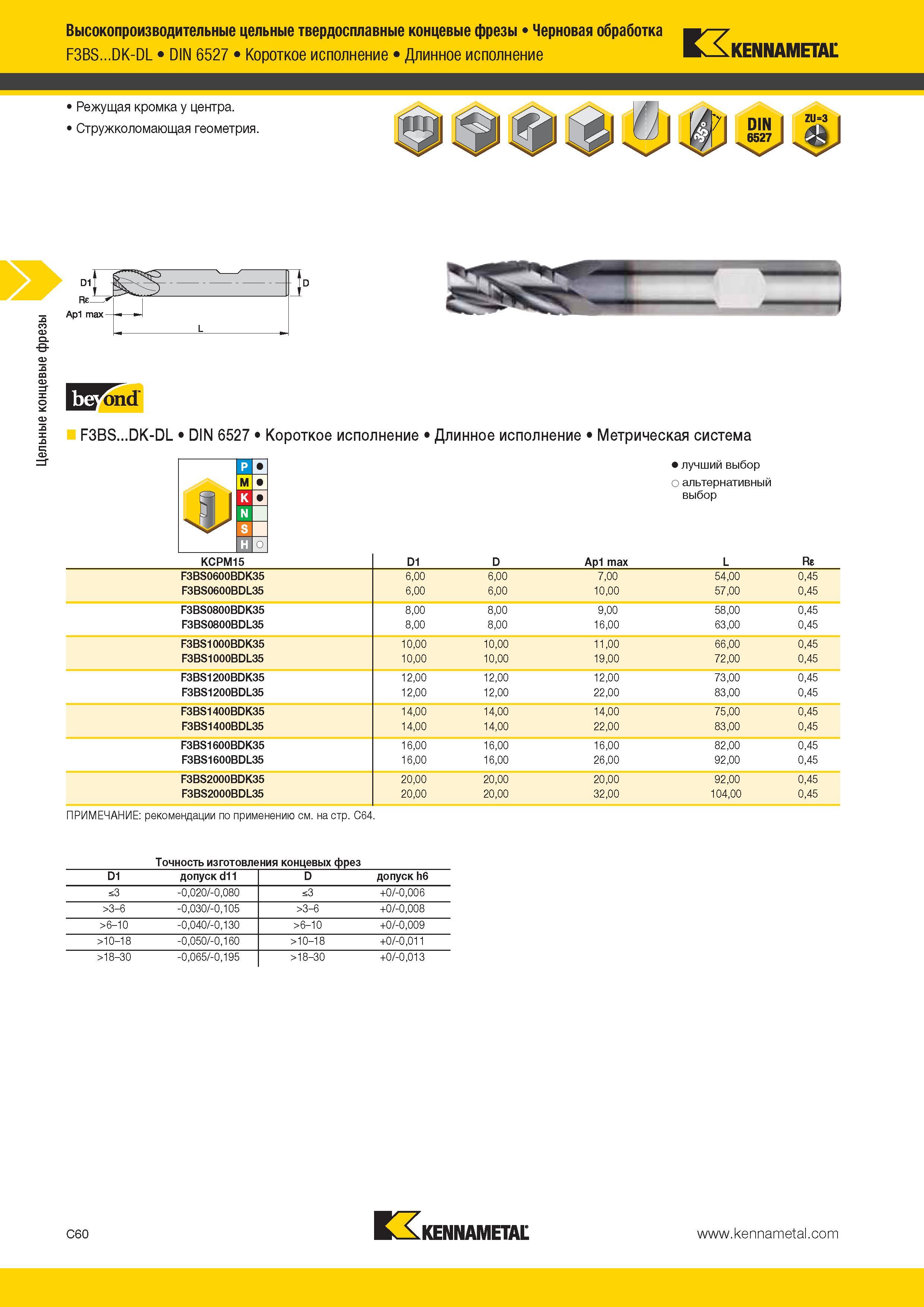

Цельные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы Черновая обработка Ш'-/ F3BS DK-DL DIN 6527 Короткое исполнение Длинное исполнение Kennametal 1 Режущая кромка у центра. 1 Стружколомающая геометрия. F3BS DK-DL DIN 6527 Короткое исполнение Длинное исполнение Метрическая система лучший выбор о альтернативный выбор KCPM15 D1 D Ap1 max L Re F3BS0600BDK35 6,00 6,00 7,00 54,00 0,45 F3BS0600BDL35 6,00 6,00 10,00 57,00 0,45 F3BS0800BDK35 8,00 8,00 9,00 58,00 0,45 F3BS0800BDL35 8,00 8,00 16,00 63,00 0,45 F3BS1000BDK35 10,00 10,00 11,00 66,00 0,45 F3BS1000BDL35 10,00 10,00 19,00 72,00 0,45 F3BS1200BDK35 12,00 12,00 12,00 73,00 0,45 F3BS1200BDL35 12,00 12,00 22,00 83,00 0,45 F3BS1400BDK35 14,00 14,00 14,00 75,00 0,45 F3BS1400BDL35 14,00 14,00 22,00 83,00 0,45 F3BS1600BDK35 16,00 16,00 16,00 82,00 0,45 F3BS1600BDL35 16,00 16,00 26,00 92,00 0,45 F3BS2000BDK35 20,00 20,00 20,00 92,00 0,45 F3BS2000BDL35 20,00 20,00 32,00 104,00 0,45 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. C64. Точность изготовления концевых фрез D1 допуск d11 D допуск h6 3 -0,020/-0,080 3 +0/-0,006 >3-6 -0,030/-0,105 >3-6 +0/-0,008 >6-10 -0,040/-0,130 >6-10 +0/-0,009 >10-18 -0,050/-0,160 >10-18 +0/-0,011 >18-30 -0,065/-0,195 >18-30 +0/-0,013 C60 Kennametal
