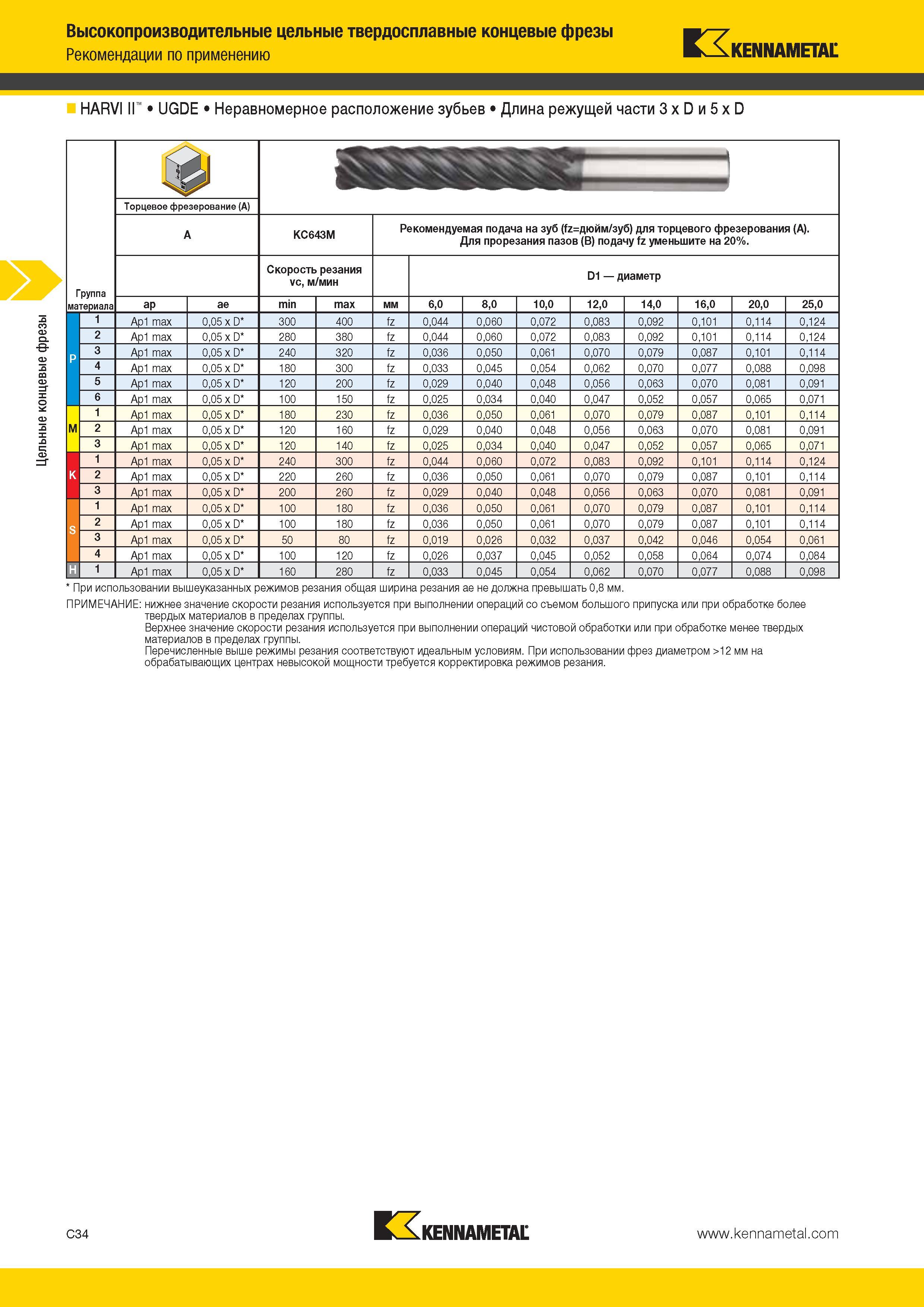

Цельные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы Рекомендации по применению Kennametal HARVI II UGDE Неравномерное расположение зубьев Длина режущей части 3 x D и 5 x D Группа материала Торцевое фрезерование (A) A KC643M Рекомендуемая подача на зуб =дюйм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. Скорость резания vc, м/мин D1 диаметр ap ae min max мм 6,0 8,0 10,0 12,0 14,0 16,0 20,0 25,0 1 Ap1 max 0,05 x D 300 400 fz 0,044 0,060 0,072 0,083 0,092 0,101 0,114 0,124 2 Ap1 max 0,05 x D 280 380 fz 0,044 0,060 0,072 0,083 0,092 0,101 0,114 0,124 3 Ap1 max 0,05 x D 240 320 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,101 0,114 M 4 Ap1 max 0,05 x D 180 300 fz 0,033 0,045 0,054 0,062 0,070 0,077 0,088 0,098 5 Ap1 max 0,05 x D 120 200 fz 0,029 0,040 0,048 0,056 0,063 0,070 0,081 0,091 6 Ap1 max 0,05 x D 100 150 fz 0,025 0,034 0,040 0,047 0,052 0,057 0,065 0,071 1 Ap1 max 0,05 x D 180 230 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,101 0,114 2 Ap1 max 0,05 x D 120 160 fz 0,029 0,040 0,048 0,056 0,063 0,070 0,081 0,091 3 Ap1 max 0,05 x D 120 140 fz 0,025 0,034 0,040 0,047 0,052 0,057 0,065 0,071 K 1 Ap1 max 0,05 x D 240 300 fz 0,044 0,060 0,072 0,083 0,092 0,101 0,114 0,124 2 Ap1 max 0,05 x D 220 260 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,101 0,114 3 Ap1 max 0,05 x D 200 260 fz 0,029 0,040 0,048 0,056 0,063 0,070 0,081 0,091 1 Ap1 max 0,05 x D 100 180 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,101 0,114 S 2 Ap1 max 0,05 x D 100 180 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,101 0,114 3 Ap1 max 0,05 x D 50 80 fz 0,019 0,026 0,032 0,037 0,042 0,046 0,054 0,061 4 Ap1 max 0,05 x D 100 120 fz 0,026 0,037 0,045 0,052 0,058 0,064 0,074 0,084 H 1 Ap1 max 0,05 x D 160 280 fz 0,033 0,045 0,054 0,062 0,070 0,077 0,088 0,098 При использовании вышеуказанных режимов резания общая ширина резания ae не должна превышать 0,8 мм. ПРИМЕЧАНИЕ нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. C34 Kennametal
