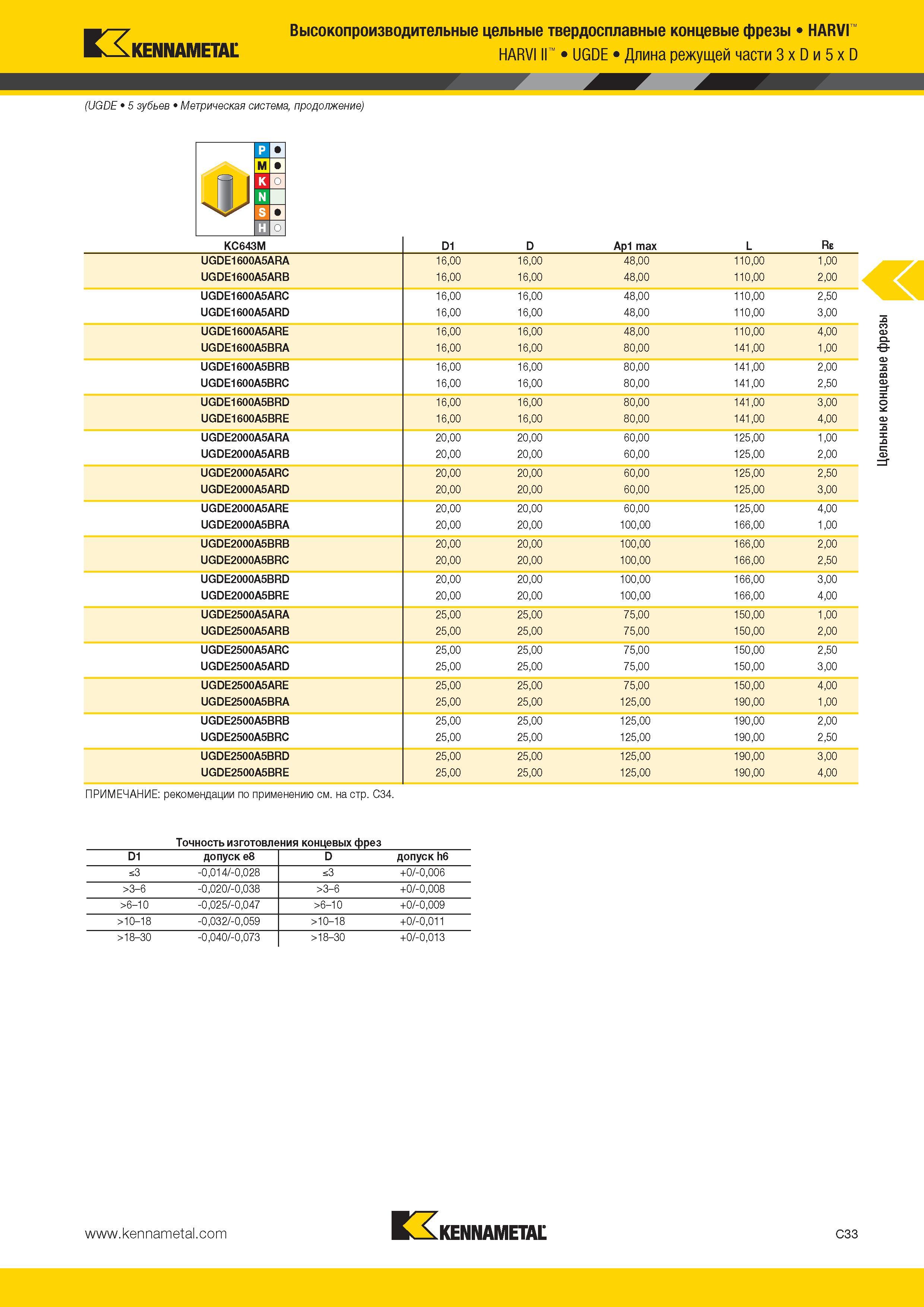

401 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.C33
Каталог Kennametal 2014 Новый инструмент и оснастка Стр. C33 0401 Lab2u з Высокопроизводительные цельные твердосплавные концевые фрезы HARVI Kennametal HARVI II UGDE Длина режущей части 3 x D и 5 x D (UGDE 5 зубьев Метрическая система, продолжение) 4J KC643M D1 D Ap1 max L Re UGDE1600A5ARA 16,00 16,00 48,00 110,00 1,00 UGDE1600A5ARB 16,00 16,00 48,00 110,00 2,00 UGDE1600A5ARC 16,00 16,00 48,00 110,00 2,50 UGDE1600A5ARD 16,00 16,00 48,00 110,00 3,00 UGDE1600A5ARE 16,00 16,00 48,00 110,00 4,00 UGDE1600A5BRA 16,00 16,00 80,00 141,00 1,00 UGDE1600A5BRB 16,00 16,00 80,00 141,00 2,00 UGDE1600A5BRC 16,00 16,00 80,00 141,00 2,50 UGDE1600A5BRD 16,00 16,00 80,00 141,00 3,00 UGDE1600A5BRE 16,00 16,00 80,00 141,00 4,00 UGDE2000A5ARA 20,00 20,00 60,00 125,00 1,00 UGDE2000A5ARB 20,00 20,00 60,00 125,00 2,00 UGDE2000A5ARC 20,00 20,00 60,00 125,00 2,50 UGDE2000A5ARD 20,00 20,00 60,00 125,00 3,00 UGDE2000A5ARE 20,00 20,00 60,00 125,00 4,00 UGDE2000A5BRA 20,00 20,00 100,00 166,00 1,00 UGDE2000A5BRB 20,00 20,00 100,00 166,00 2,00 UGDE2000A5BRC 20,00 20,00 100,00 166,00 2,50 UGDE2000A5BRD 20,00 20,00 100,00 166,00 3,00 UGDE2000A5BRE 20,00 20,00 100,00 166,00 4,00 UGDE2500A5ARA 25,00 25,00 75,00 150,00 1,00 UGDE2500A5ARB 25,00 25,00 75,00 150,00 2,00 UGDE2500A5ARC 25,00 25,00 75,00 150,00 2,50 UGDE2500A5ARD 25,00 25,00 75,00 150,00 3,00 UGDE2500A5ARE 25,00 25,00 75,00 150,00 4,00 UGDE2500A5BRA 25,00 25,00 125,00 190,00 1,00 UGDE2500A5BRB 25,00 25,00 125,00 190,00 2,00 UGDE2500A5BRC 25,00 25,00 125,00 190,00 2,50 UGDE2500A5BRD 25,00 25,00 125,00 190,00 3,00 UGDE2500A5BRE 25,00 25,00 125,00 190,00 4,00 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. C34. Точность изготовления концевых фрез D1 допуск e8 D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 Kennametal C33 Цельные концевые фрезы
