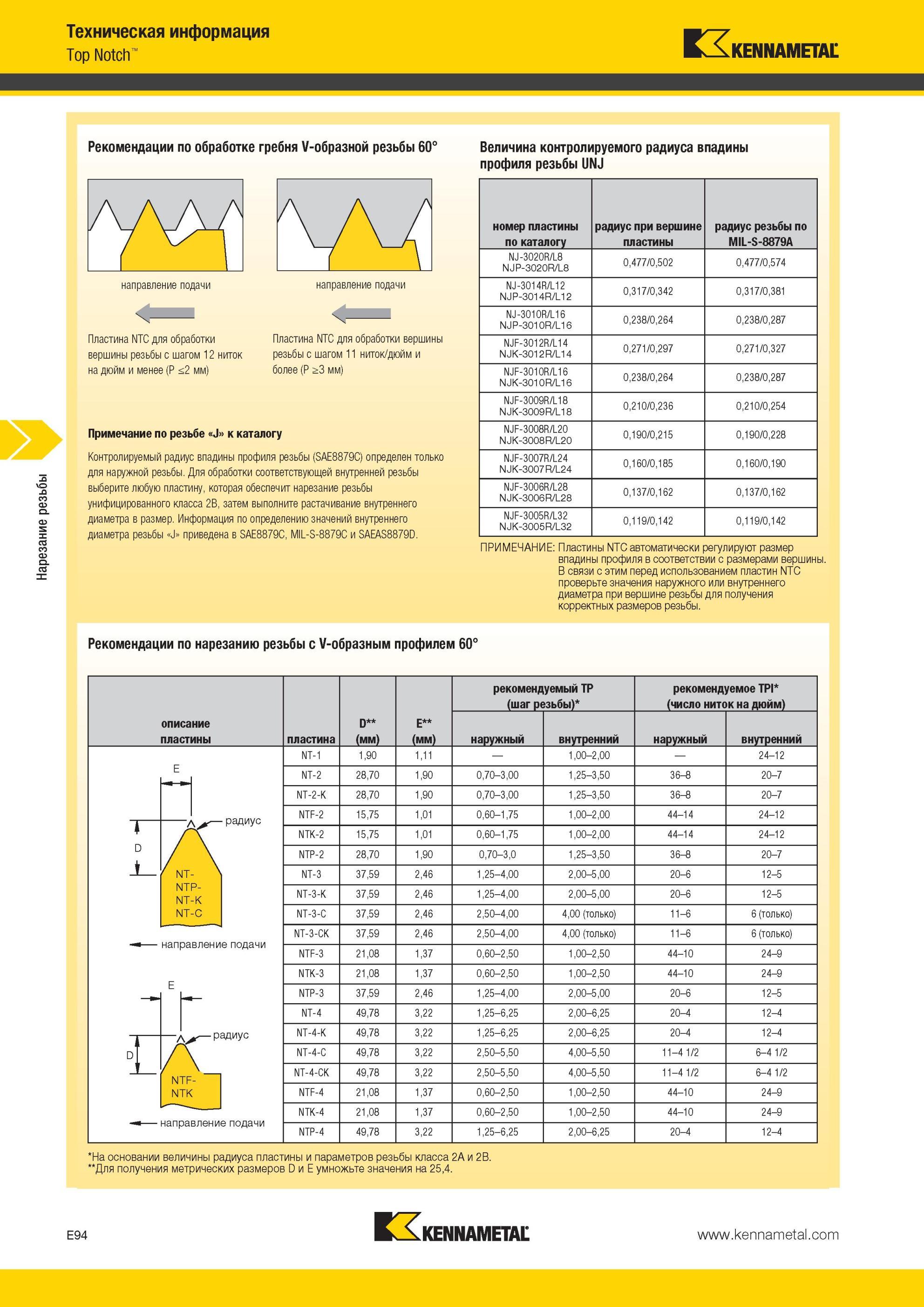

Рекомендации Kennametal по обработке гребня V-образной резьбы 60° Пластина NTC для обработки вершины резьбы с шагом 12 ниток на дюйм и менее (P <2 мм) Пластина NTC для обработки вершины резьбы с шагом 11 ниток/дюйм и более (P >3 мм) Примечание по резьбе J к каталогу Контролируемый радиус впадины профиля резьбы (SAE8879C) определен только для наружной резьбы. Для обработки соответствующей внутренней резьбы выберите любую пластину, которая обеспечит нарезание резьбы унифицированного класса 2В, затем выполните растачивание внутреннего диаметра в размер. Информация по определению значений внутреннего диаметра резьбы J приведена в SAE8879C, MIL-S-8879C и SAEAS8879D. Величина контролируемого радиуса впадины профиля резьбы UNJ номер пластины по каталогу радиус при вершине пластины радиус резьбы по MIL-S-8879A NJ-3020R/L8 NJP-3020R/L8 0,477/0,502 0,477/0,574 NJ-3014R/L12 NJP-3014R/L12 0,317/0,342 0,317/0,381 NJ-3010R/L16 NJP-3010R/L16 0,238/0,264 0,238/0,287 NJF-3012R/L14 NJK-3012R/L14 0,271/0,297 0,271/0,327 NJF-3010R/L16 NJK-3010R/L16 0,238/0,264 0,238/0,287 NJF-3009R/L18 NJK-3009R/L18 0,210/0,236 0,210/0,254 NJF-3008R/L20 NJK-3008R/L20 0,190/0,215 0,190/0,228 NJF-3007R/L24 NJK-3007R/L24 0,160/0,185 0,160/0,190 NJF-3006R/L28 NJK-3006R/L28 0,137/0,162 0,137/0,162 NJF-3005R/L32 NJK-3005R/L32 0,119/0,142 0,119/0,142 ПРИМЕЧАНИЕ Пластины NTC автоматически регулируют размер впадины профиля в соответствии с размерами вершины. В связи с этим перед использованием пластин NTC проверьте значения наружного или внутреннего диаметра при вершине резьбы для получения корректных размеров резьбы. Рекомендации по нарезанию резьбы с V-образным профилем 60° описание пластины пластина D (мм) E (мм) рекомендуемый TP (шаг резьбы) рекомендуемое TPI (число ниток на дюйм) наружный внутренний наружный внутренний NT-1 1,90 1,11 1,00-2,00 24-12 NT-2 28,70 1,90 0,70-3,00 1,25-3,50 36-8 20-7 NT-2-K 28,70 1,90 0,70-3,00 1,25-3,50 36-8 20-7 NTF-2 15,75 1,01 0,60-1,75 1,00-2,00 44-14 24-12 NTK-2 15,75 1,01 0,60-1,75 1,00-2,00 44-14 24-12 NTP-2 28,70 1,90 0,70-3,0 1,25-3,50 36-8 20-7 NT-3 37,59 2,46 1,25-4,00 2,00-5,00 20-6 12-5 NT-3-K 37,59 2,46 1,25-4,00 2,00-5,00 20-6 12-5 NT-3-C 37,59 2,46 2,50-4,00 4,00 (только) 11-6 6 (только) NT-3-CK 37,59 2,46 2,50-4,00 4,00 (только) 11-6 6 (только) NTF-3 21,08 1,37 0,60-2,50 1,00-2,50 44-10 24-9 NTK-3 21,08 1,37 0,60-2,50 1,00-2,50 44-10 24-9 NTP-3 37,59 2,46 1,25-4,00 2,00-5,00 20-6 12-5 NT-4 49,78 3,22 1,25-6,25 2,00-6,25 20-4 12-4 NT-4-K 49,78 3,22 1,25-6,25 2,00-6,25 20-4 12-4 NT-4-C 49,78 3,22 2,50-5,50 4,00-5,50 11-4 1/2 6-4 1/2 NT-4-CK 49,78 3,22 2,50-5,50 4,00-5,50 11-4 1/2 6-4 1/2 NTF-4 21,08 1,37 0,60-2,50 1,00-2,50 44-10 24-9 NTK-4 21,08 1,37 0,60-2,50 1,00-2,50 44-10 24-9 NTP-4 49,78 3,22 1,25-6,25 2,00-6,25 20-4 12-4 На основании величины радиуса пластины и параметров резьбы Для получения метрических размеров D и E умножьте значения класса на 25,4, 2A и 2B. E E E94 направление подачи направление подачи Нарезание резьбы Техническая информация Top Notch
