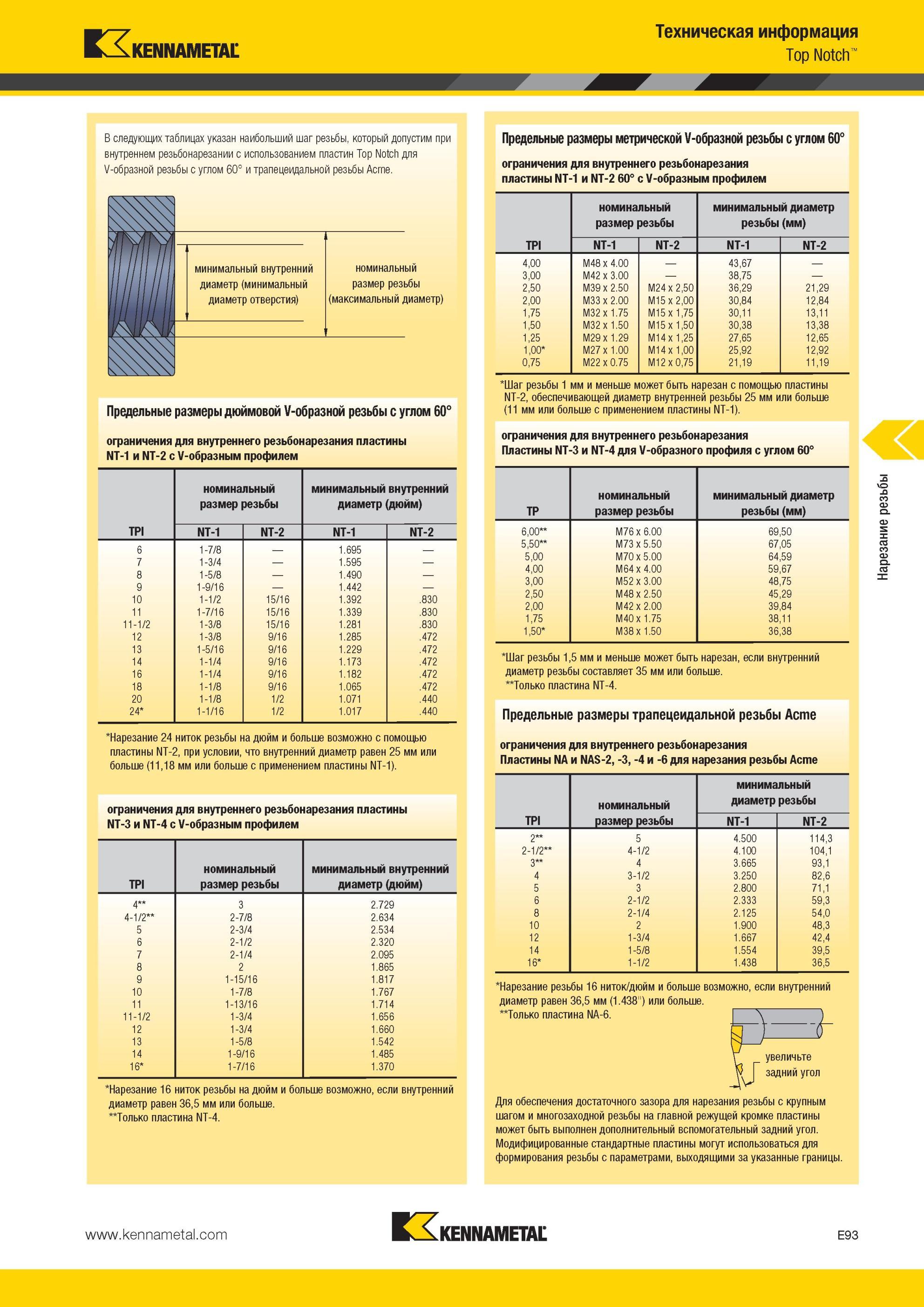

Предельные размеры дюймовой V-образной резьбы с углом 60° ограничения для внутреннего резьбонарезания пластины NT-1 и NT-2 с V-образным профилем TPI номинальный размер резьбы минимальный внутренний диаметр (дюйм) NT-1 NT-2 NT-1 NT-2 6 1-7/8 1.695 7 1-3/4 1.595 8 1-5/8 1.490 9 1-9/16 1.442 10 1-1/2 15/16 1.392 .830 11 1-7/16 15/16 1.339 .830 11-1/2 1-3/8 15/16 1.281 .830 12 1-3/8 9/16 1.285 .472 13 1-5/16 9/16 1.229 .472 14 1-1/4 9/16 1.173 .472 16 1-1/4 9/16 1.182 .472 18 1-1/8 9/16 1.065 .472 20 1-1/8 1/2 1.071 .440 24 1-1/16 1/2 1.017 .440 Нарезание 24 ниток резьбы на дюйм и больше возможно с помощью пластины NT-2, при условии, что внутренний диаметр равен 25 мм или больше (11,18 мм или больше с применением пластины NT-1). ограничения для внутреннего резьбонарезания пластины NT-3 и NT-4 с V-образным профилем номинальный минимальный внутренний TPI размер резьбы диаметр (дюйм) 4 3 2.729 4-1/2 2-7/8 2.634 5 2-3/4 2.534 6 2-1/2 2.320 7 2-1/4 2.095 8 2 1.865 9 1-15/16 1.817 10 1-7/8 1.767 11 1-13/16 1.714 1 1 -1 /2 1 -3/4 1.656 12 1 -3/4 1.660 13 1 -5/8 1.542 14 1-9/16 1.485 16 1-7/16 1.370 Нарезание 16 ниток резьбы на дюйм и больше возможно, если внутренний диаметр равен 36,5 мм или больше. Только пластина NT-4. Предельные размеры метрической V-образной резьбы с углом 60° ограничения для внутреннего резьбонарезания пластины NT-1 и NT-2 60° с V-образным профилем TPI номинальный размер резьбы минимальный диаметр резьбы (мм) NT-1 NT-2 NT-1 NT-2 4,00 M48 x 4.00 43,67 3,00 M42 x 3.00 38,75 2,50 M39 x 2.50 M24 x 2,50 36,29 21,29 2,00 M33 x 2.00 M15 x 2,00 30,84 12,84 1,75 M32 x 1.75 M15 x 1,75 30,11 13,11 1,50 M32 x 1.50 M15 x 1,50 30,38 13,38 1,25 M29 x 1.29 M14 x 1,25 27,65 12,65 1,00 M27 x 1.00 M14 x 1,00 25,92 12,92 0,75 M22 x 0.75 M12 x 0,75 21,19 11,19 Шаг резьбы 1 мм и меньше может быть нарезан с помощью пластины NT-2, обеспечивающей диаметр внутренней резьбы 25 мм или больше (11 мм или больше с применением пластины NT-1). ограничения для внутреннего резьбонарезания Пластины NT-3 и NT-4 для V-образного профиля с углом 60° TP номинальный размер резьбы минимальный диаметр резьбы (мм) 6,00 M76 x 6.00 69,50 5,50 M73 x 5.50 67,05 5,00 M70 x 5.00 64,59 4,00 M64 x 4.00 59,67 3,00 M52 x 3.00 48,75 2,50 M48 x 2.50 45,29 2,00 M42 x 2.00 39,84 1,75 M40 x 1.75 38,11 1,50 M38 x 1.50 36,38 Шаг резьбы 1,5 мм и меньше может быть нарезан, если внутренний диаметр резьбы составляет 35 мм или больше. Только пластина NT-4. Предельные размеры трапецеидальной резьбы Acme ограничения для внутреннего резьбонарезания Пластины NA и NAS-2, -3, -4 и -6 для нарезания резьбы Acme минимальный номинальный диаметр резьбы TPI размер резьбы NT-1 NT-2 2 5 4.500 114,3 2-1/2 4-1/2 4.100 104,1 3 4 3.665 93,1 4 3-1/2 3.250 82,6 5 3 2.800 71,1 6 2-1/2 2.333 59,3 8 2-1/4 2.125 54,0 10 2 1.900 48,3 12 1 -3/4 1.667 42,4 14 1-5/8 1.554 39,5 16 1 -1 /2 1.438 36,5 Нарезание резьбы 16 ниток/дюйм и больше возможно, если внутренний диаметр равен 36,5 мм (1.438") или больше. Только пластина NA-6. увеличьте задний угол - Для обеспечения достаточного зазора для нарезания резьбы с крупным шагом и многозаходной резьбы на главной режущей кромке пластины может быть выполнен дополнительный вспомогательный задний угол. Модифицированные стандартные пластины могут использоваться для формирования резьбы с параметрами, выходящими за указанные границы. E93 Нарезание резьбы минимальный внутренний диаметр(минимальный диаметр отверстия) номинальный размер резьбы (максимальный диаметр) Техническая информация Top Notch В следующих таблицах указан наибольший шаг резьбы, который допустим при внутреннем резьбонарезании с использованием пластин Top Notch для V-образной резьбы с углом 60° и трапецеидальной резьбы Acme.
