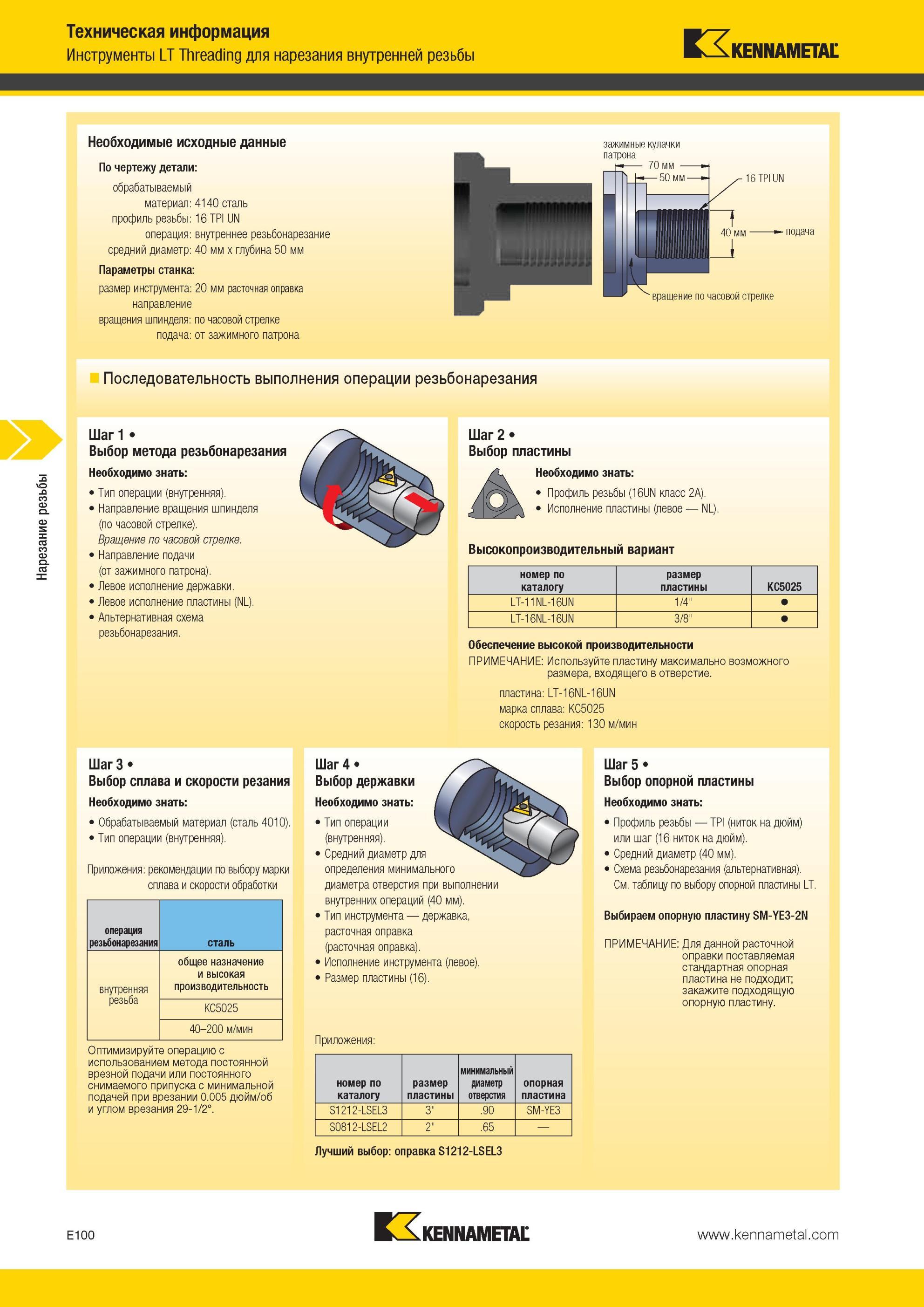

Инструменты Kennametal LT Threading для нарезания внутренней резьбы Необходимые исходные данные По чертежу детали обрабатываемый материал 4140 сталь профиль резьбы 16 TPI UN операция внутреннее резьбонарезание средний диаметр 40 мм x глубина 50 мм Параметры станка размер инструмента 20 мм расточная оправка направление вращения шпинделя по часовой стрелке подача от зажимного патрона зажимные кулачки патрона 70 мм 50 мм- -16 TPI UN 1 40 мм подача и вращение по часовой стрелке Последовательность выполнения операции резьбонарезания Шаг 1 Выбор метода резьбонарезания Необходимо знать Тип операции (внутренняя). Направление вращения шпинделя (по часовой стрелке). Вращение по часовой стрелке. Направление подачи (от зажимного патрона). Левое исполнение державки. Левое исполнение пластины (NL). Альтернативная схема резьбонарезания. Шаг 2 Выбор пластины Необходимо знать Профиль резьбы (16UN класс 2A). Исполнение пластины (левое NL). Высокопроизводительный вариант номер по размер каталогу пластины KC5025 LT-11NL-16UN 1/4" LT-16NL-16UN 3/8" Обеспечение высокой производительности ПРИМЕЧАНИЕ Используйте пластину максимально возможного размера, входящего в отверстие. пластина LT-16NL-16UN марка сплава KC5025 скорость резания 130 м/мин Шаг 3 Выбор сплава и скорости резания Необходимо знать Обрабатываемый материал (сталь 4010). Тип операции (внутренняя). Приложения рекомендации по выбору марки сплава и скорости обработки операция резьбонарезания сталь внутренняя резьба общее назначение и высокая производительность KC5025 40-200 м/мин Оптимизируйте операцию с использованием метода постоянной врезной подачи или постоянного снимаемого припуска с минимальной подачей при врезании 0.005 дюйм/об и углом врезания 29-1/2°. Шаг 4 Выбор державки Необходимо знать Тип операции (внутренняя). Средний диаметр для определения минимального диаметра отверстия при выполнении внутренних операций (40 мм). Тип инструмента державка, расточная оправка (расточная оправка). Исполнение инструмента (левое). Размер пластины (16). Приложения номер по каталогу размер пластины минимальный диаметр отверстия опорная пластина S1212-LSEL3 3" .90 SM-YE3 S0812-LSEL2 2" .65 Шаг 5 Выбор опорной пластины Необходимо знать Профиль резьбы TPI (ниток на дюйм) или шаг (16 ниток на дюйм). Средний диаметр (40 мм). Схема резьбонарезания (альтернативная). См. таблицу по выбору опорной пластины LT. Выбираем опорную пластину SM-YE3-2N ПРИМЕЧАНИЕ Для данной расточной оправки поставляемая стандартная опорная пластина не подходит; закажите подходящую опорную пластину. Лучший выбор оправка S1212-LSEL3 E100 Нарезание резьбы Техническая информация
