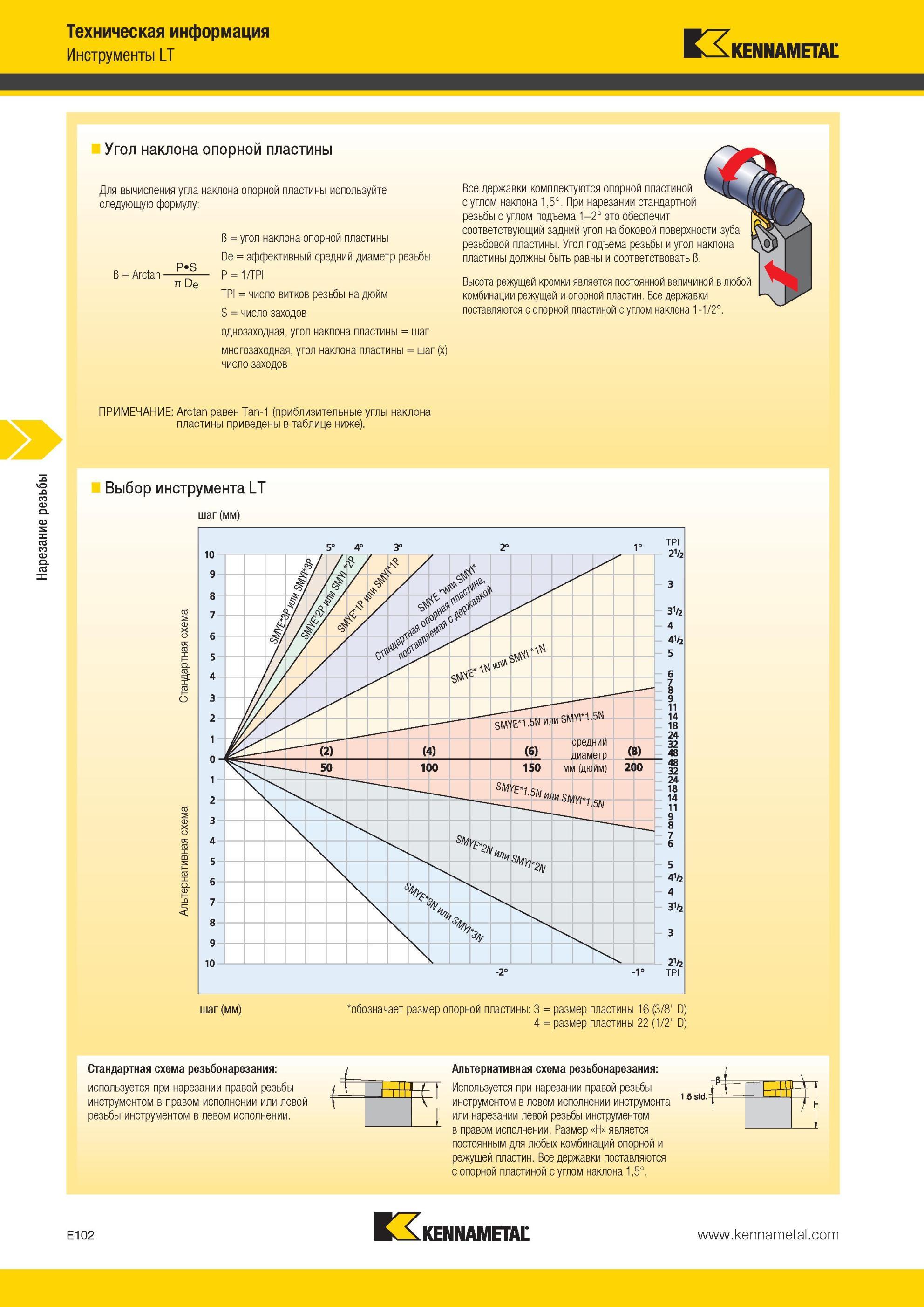

Для вычисления угла наклона опорной пластины Kennametal используйте следующую формулу В = Arctan PS De В = угол наклона опорной пластины De = эффектив

Для вычисления угла наклона опорной пластины Kennametal используйте следующую формулу В = Arctan PS De В = угол наклона опорной пластины De = эффективный средний диаметр резьбы P = 1/TPI TPI = число витков резьбы на дюйм S = число заходов однозаходная, угол наклона пластины = шаг многозаходная, угол наклона пластины = шаг (x) число заходов Все державки комплектуются опорной пластиной с углом наклона 1,5°. При нарезании стандартной резьбы с углом подъема 1-2° это обеспечит соответствующий задний угол на боковой поверхности зуба резьбовой пластины. Угол подъема резьбы и угол наклона пластины должны быть равны и соответствовать В. Высота режущей кромки является постоянной величиной в любой комбинации режущей и опорной пластин. Все державки поставляются с опорной пластиной с углом наклона 1-1/2°. ПРИМЕЧАНИЕ Arctan равен Tan-1 (приблизительные углы наклона пластины приведены в таблице ниже). Выбор инструмента LT шаг (мм) 5° 4° 3° 1° TPI N V +А 3 Л' У > у з1/ li V, 4 > 4 f К 4Ъ 5 6 7 8 )М 11 SMYEM.5N и; Vi 3W 18 24 "с ) 1) (б) сред диам ний етр 0 32 48 5 0 100 150 мм (дюйм) 200 LI L 5/V 11 9 8 7 .41 6 5 41/2 4 3'/2 'h 3 -2° 1° TPI шаг (мм) обозначает размер опорной пластины 3 = размер пластины 16 (3/8" D) 4 = размер пластины 22 (1/2" D) Стандартная схема резьбонарезания используется при нарезании правой резьбы инструментом в правом исполнении или левой резьбы инструментом в левом исполнении. Альтернативная схема резьбонарезания Используется при нарезании правой резьбы инструментом в левом исполнении инструмента или нарезании левой резьбы инструментом в правом исполнении. Размер является постоянным для любых комбинаций опорной и режущей пластин. Все державки поставляются с опорной пластиной с углом наклона 1,5°. E102 Альтернативная схема Стандартная схема Нарезание резьбы Техническая информация Инструменты LT Угол наклона опорной пластины
