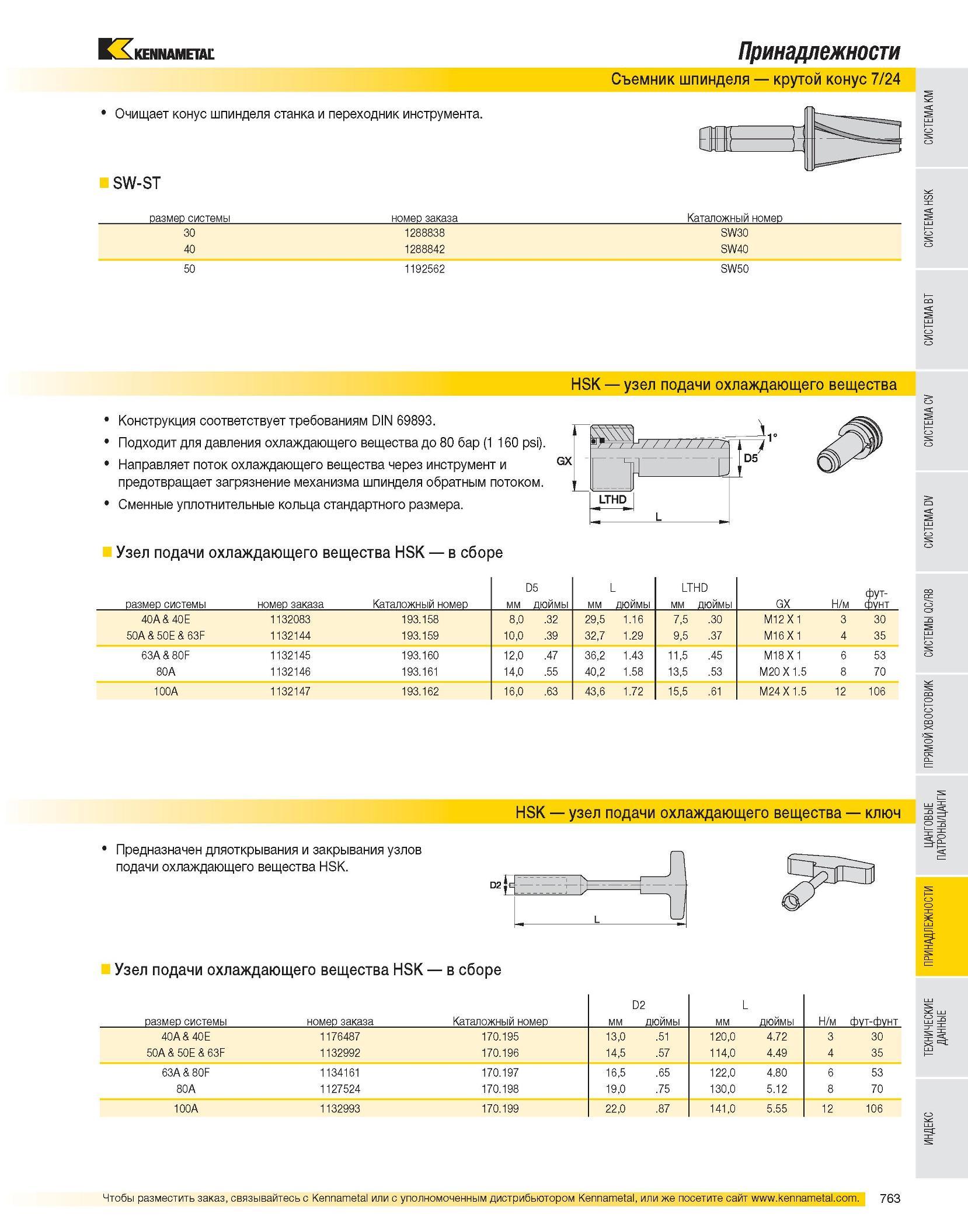

764 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.763

Каталог KENNAMETAL 2007 Системы инструмента Стр. 763 0764 Lab2u

Очищает конус шпинделя станка и переходник инструмента. SW-ST Принадлежности Съемник шпинделя крутой конус 7/24 размер системы номер заказа Каталожный номер 30 1288838 SW30 40 1288842 SW40 50 1192562 SW50 HSK узел подачи охлаждающего вещества Конструкция соответствует требованиям DIN 69893. Подходит для давления охлаждающего вещества до 80 бар (1 160 psi). Направляет поток охлаждающего вещества через инструмент и предотвращает загрязнение механизма шпинделя обратным потоком. Сменные уплотнительные кольца стандартного размера. Узел подачи охлаждающего вещества HSK в сборе размер системы номер заказа Каталожный номер мм D5 дюймы мм L дюймы LTHD мм дюймы GX Н/м фут- фунт 40A & 40E 1132083 193.158 8,0 .32 29,5 1.16 7,5 .30 M12 X 1 3 30 50A & 50E & 63F 1132144 193.159 10,0 .39 32,7 1.29 9,5 .37 M16 X 1 4 35 63A & 80F 1132145 193.160 12,0 .47 36,2 1.43 11,5 .45 M18 X 1 6 53 80A 1132146 193.161 14,0 .55 40,2 1.58 13,5 .53 M20 X 1.5 8 70 100A 1132147 193.162 16,0 .63 43,6 1.72 15,5 .61 M24 X 1.5 12 106 HSK узел подачи охлаждающего вещества ключ Предназначен дляоткрывания и закрывания узлов подачи охлаждающего вещества HSK. Узел подачи охлаждающего вещества HSK в сборе размер системы номер заказа Каталожный номер мм D2 дюймы L мм дюймы Н/м фут-фунт 40A & 40E 1176487 170.195 13,0 .51 120,0 4.72 3 30 50A & 50E & 63F 1132992 170.196 14,5 .57 114,0 4.49 4 35 63A & 80F 1134161 170.197 16,5 .65 122,0 4.80 6 53 80A 1127524 170.198 19,0 .75 130,0 5.12 8 70 100A 1132993 170.199 22,0 .87 141,0 5.55 12 106
