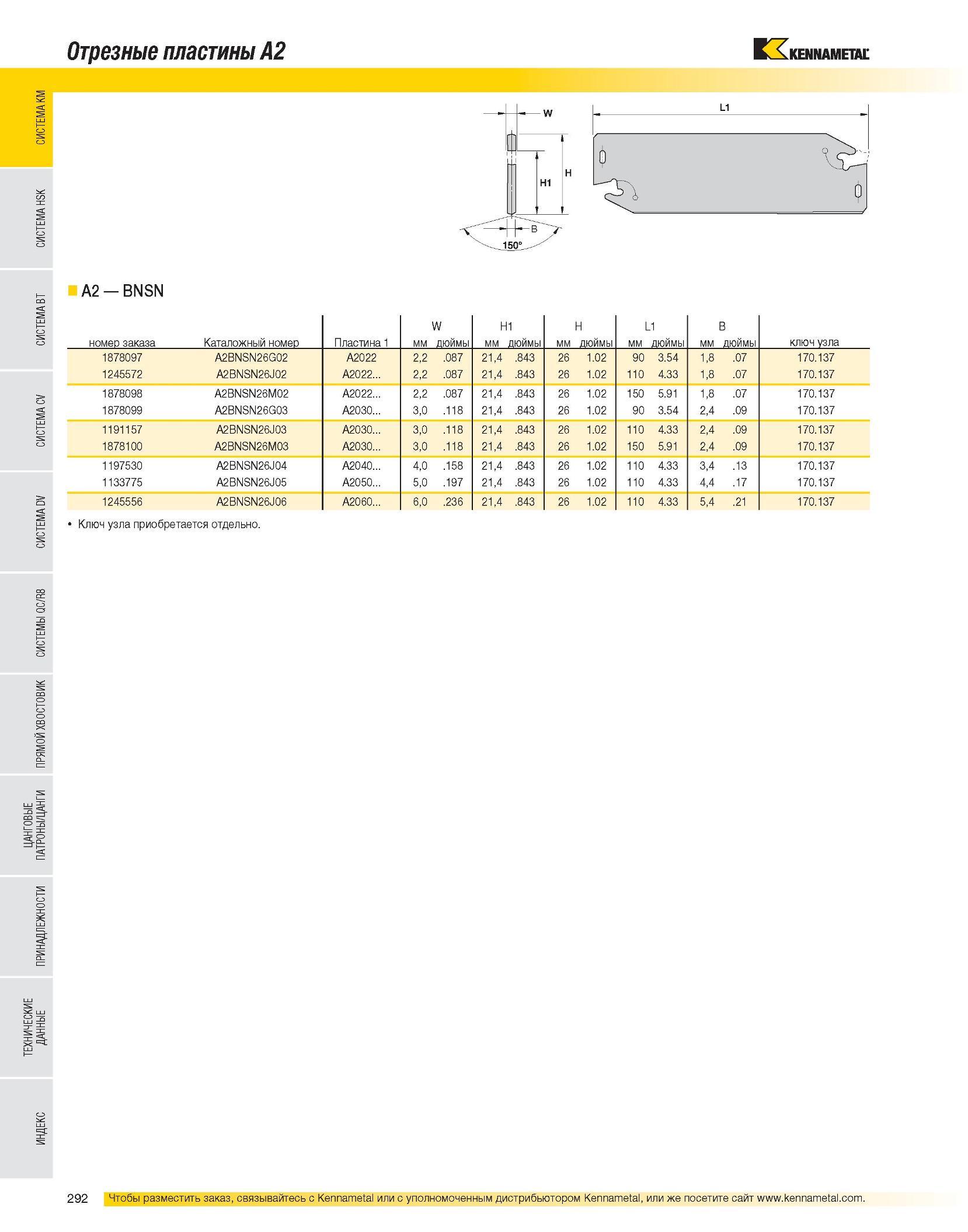

Отрезные пластины A2 A2 - BNSN номер заказа Каталожный номер Пластина 1 мм W дюймы H1 мм дюймы мм H дюймы L1 мм дюймы мм B дюймы ключ узла 1878097 A2BNSN26G02 A2022 2,2 .087 21,4 .843 26 1.02 90 3.54 1,8 .07 170.137 1245572 A2BNSN26J02 A2022 2,2 .087 21,4 .843 26 1.02 110 4.33 1,8 .07 170.137 1878098 A2BNSN26M02 A2022 2,2 .087 21,4 .843 26 1.02 150 5.91 1,8 .07 170.137 1878099 A2BNSN26G03 A2030 3,0 .118 21,4 .843 26 1.02 90 3.54 2,4 .09 170.137 1191157 A2BNSN26J03 A2030 3,0 .118 21,4 .843 26 1.02 110 4.33 2,4 .09 170.137 1878100 A2BNSN26M03 A2030 3,0 .118 21,4 .843 26 1.02 150 5.91 2,4 .09 170.137 1197530 A2BNSN26J04 A2040 4,0 .158 21,4 .843 26 1.02 110 4.33 3,4 .13 170.137 1133775 A2BNSN26J05 A2050 5,0 .197 21,4 .843 26 1.02 110 4.33 4,4 .17 170.137 1245556 A2BNSN26J06 A2060 6,0 .236 21,4 .843 26 1.02 110 4.33 5,4 .21 170.137 Ключ узла приобретается отдельно.
