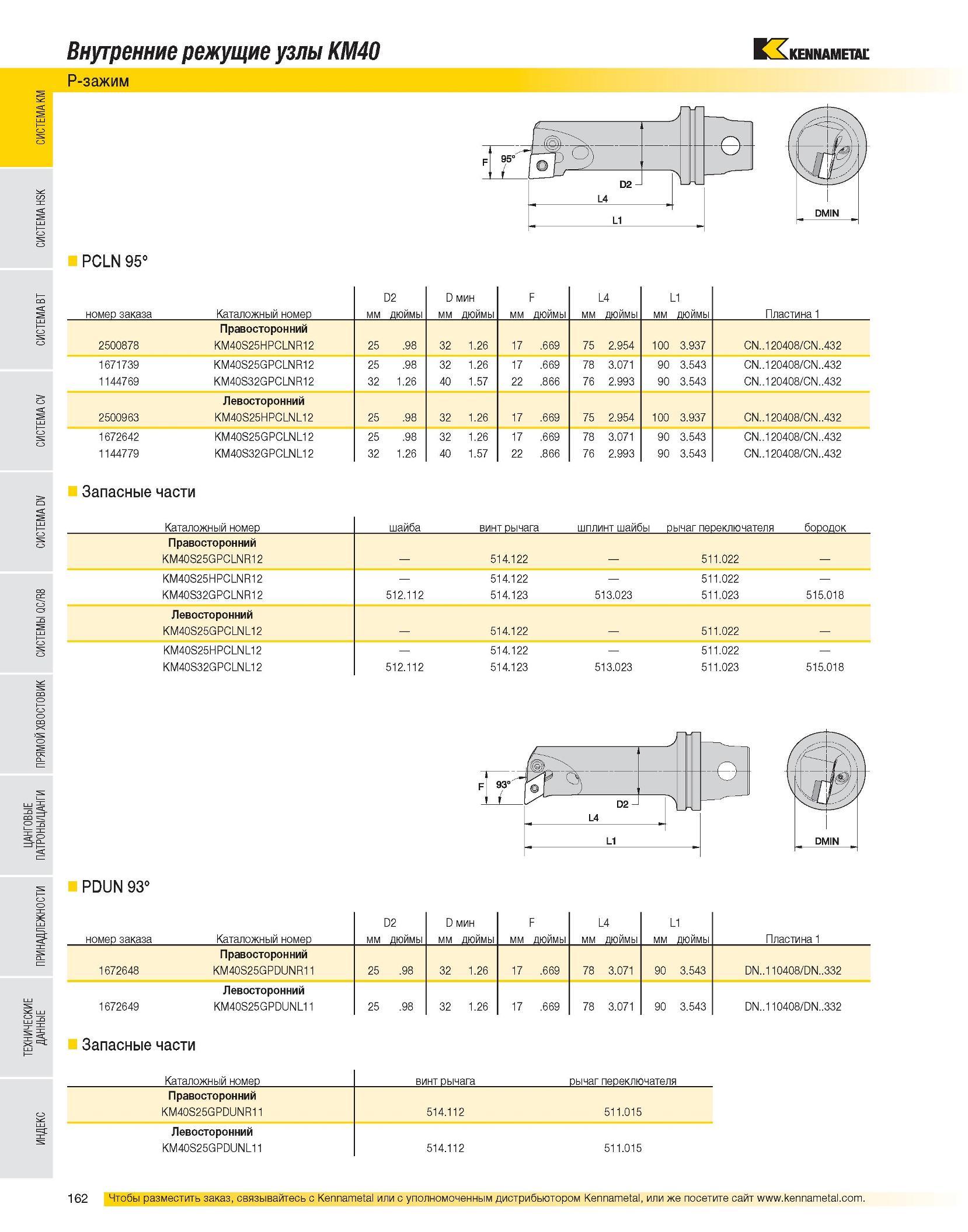

Внутренние режущие узлы KM40 P-зажим PCLN 95° номер заказа Каталожный номер мм D2 дюймы D мин мм дюймы мм F дюймы мм L4 дюймы L1 мм дюймы Пластина 1 Правосторонний 2500878 KM40S25HPCLNR12 25 .98 32 1.26 17 .669 75 2.954 100 3.937 CN..120408/CN..432 1671739 KM40S25GPCLNR12 25 .98 32 1.26 17 .669 78 3.071 90 3.543 CN..120408/CN..432 1144769 KM40S32GPCLNR12 32 1.26 40 1.57 22 .866 76 2.993 90 3.543 CN..120408/CN..432 Левосторонний 2500963 KM40S25HPCLNL12 25 .98 32 1.26 17 .669 75 2.954 100 3.937 CN..120408/CN..432 1672642 KM40S25GPCLNL12 25 .98 32 1.26 17 .669 78 3.071 90 3.543 CN..120408/CN..432 1144779 KM40S32GPCLNL12 32 1.26 40 1.57 22 .866 76 2.993 90 3.543 CN..120408/CN..432 Запасные части Каталожный номер шайба винт рычага шплинт шайбы рычаг переключателя бородок Правосторонний KM40S25GPCLNR12 - 514.122 511.022 KM40S25HPCLNR12 514.122 511.022 KM40S32GPCLNR12 512.112 514.123 513.023 511.023 515.018 Левосторонний KM40S25GPCLNL12 514.122 511.022 KM40S25HPCLNL12 514.122 511.022 KM40S32GPCLNL12 512.112 514.123 513.023 511.023 515.018 PDUN 93° D2 D мин F L4 L1 номер заказа Каталожный номер мм дюймы мм дюймы мм дюймы мм дюймы мм дюймы Пластина 1 Правосторонний 1672648 KM40S25GPDUNR11 25 .98 32 1.26 17 .669 78 3.071 90 3.543 DN..110408/DN..332 1672649 Левосторонний KM40S25GPDUNL11 25 .98 32 1.26 17 .669 78 3.071 90 3.543 DN..110408/DN..332 Запасные части Каталожный номер винт рычага рычаг переключателя Правосторонний KM40S25GPDUNR11 514.112 511.015 Левосторонний KM40S25GPDUNL11 514.112 511.015
