401 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.C35

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. C35 0401 Lab2u

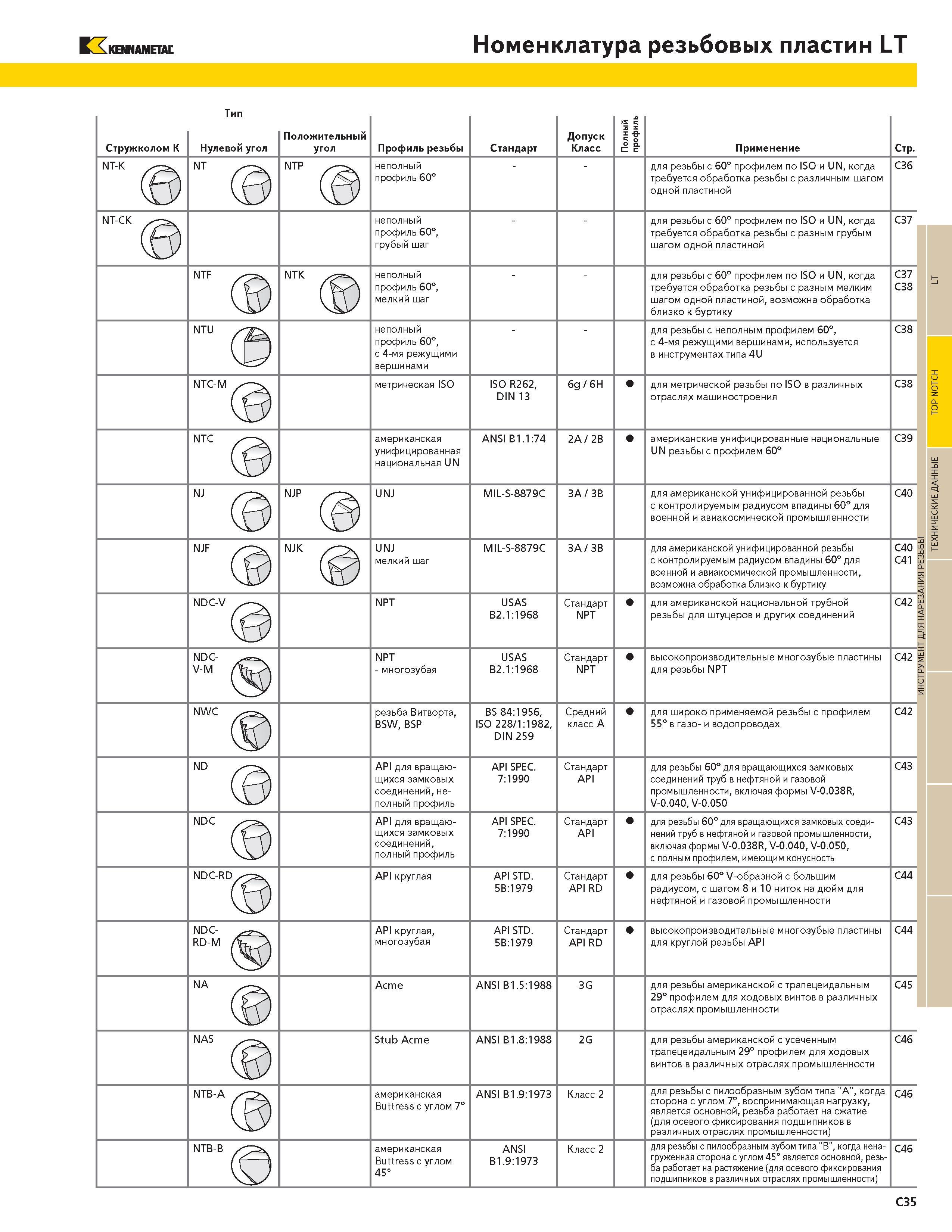

KENNAMETAL Номенклатура резьбовых пластин LT Тип Стружколом К Нулевой угол Положительный угол Профиль резьбы Стандарт Допуск Класс Полный профиль Применение Стр. NT-K NT NTP неполный профиль 60 для резьбы с 60 профилем по ISO и UN когда требуется обработка резьбы с различным шагом одной пластиной C36 NT-CK неполный профиль 60 грубый шаг для резьбы с 60 профилем по ISO и UN когда требуется обработка резьбы с разным грубым шагом одной пластиной C37 NTF NTK неполный профиль 60 мелкий шаг для резьбы с 60 профилем по ISO и UN когда требуется обработка резьбы с разным мелким шагом одной пластиной возможна обработка близко к буртику C37 C38 NTU неполный профиль 60 с 4-мя режущими вершинами для резьбы с неполным профилем 60 с 4-мя режущими вершинами используется в инструментах типа 4U C38 NTC-M метрическая ISO ISO R262 DIN 13 6g 6H для метрической резьбы по ISO в различных отраслях машиностроения C38 NTC американская унифицированная национальная UN ANSI В1.1:74 2A 2B американские унифицированные национальные UN резьбы с профилем 60 C39 NJ NJP UNJ MIL-S-8879C 3A 3B для американской унифицированной резьбы с контролируемым радиусом впадины 60 для военной и авиакосмической промышленности C40 NJF NJK UNJ мелкий шаг MIL-S-8879C 3A 3B для американской унифицированной резьбы с контролируемым радиусом впадины 60 для военной и авиакосмической промышленности возможна обработка близко к буртику C40 C41 NDC-V NPT USAS В2.1:1968 Стандарт NPT для американской национальной трубной резьбы для штуцеров и других соединений C42 NDC- V-M NPT - многозубая USAS В2.1:1968 Стандарт NPT высокопроизводительные многозубые пластины для резьбы NPT C42 NWC резьба Витворта BSW BSP BS 84:1956 ISO 228 1:1982 DIN 259 Средний класс A для широко применяемой резьбы с профилем 55 в газо- и водопроводах C42 ND API для вращающихся замковых соединенийне-полный профиль API SPEC. 7:1990 Стандарт API для резьбы 60 для вращающихся замковых соединений труб в нефтяной и газовой промышленности включая формы V-0.038R V-0.040 V-0.050 C43 NDC API для вращающихся замковых соединений полный профиль API SPEC. 7:1990 Стандарт API для резьбы 60 для вращающихся замковых соединений труб в нефтяной и газовой промышленности включая формы V-0.038R V-0.040 V-0.050 с полным профилем имеющим конусность C43 NDC-RD API круглая API STD. 5B:1979 Стандарт API RD для резьбы 60 V-образной с большим радиусом с шагом 8 и 10 ниток на дюйм для нефтяной и газовой промышленности C44 NDC- RD-M API круглая многозубая API STD. 5B:1979 Стандарт API RD высокопроизводительные многозубые пластины для круглой резьбы API C44 NA Acme ANSI B1.5:1988 3G для резьбы американской с трапецеидальным 29 профилем для ходовых винтов в различных отраслях промышленности C45 NAS Stub Acme ANSI B1.8:1988 2G для резьбы американской с усеченным трапецеидальным 29 профилем для ходовых винтов в различных отраслях промышленности C46 NTB-A американская Buttress с углом 7 ANSI B1.9:1973 Класс 2 для резьбы с пилообразным зубом типа "А" когда сторона с углом 7 воспринимающая нагрузку является основной резьба работает на сжатие (для осевого фиксирования подшипников в различных отраслях промышленности) C46 NTB-B и американская Buttress с углом 45 ANSI B1.9:1973 Класс 2 для резьбы с пилообразным зубом типа "В" когда нена-груженная сторона с углом 45 является основной резьба работает на растяжение (для осевого фиксирования подшипников в различных отраслях промышленности) C46 C35 ИНСТРУМЕНТ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ ТЕХНИЧЕСКИЕ ДАННЫЕ TOP NOTCH LT
