400 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.C34

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. C34 0400 Lab2u

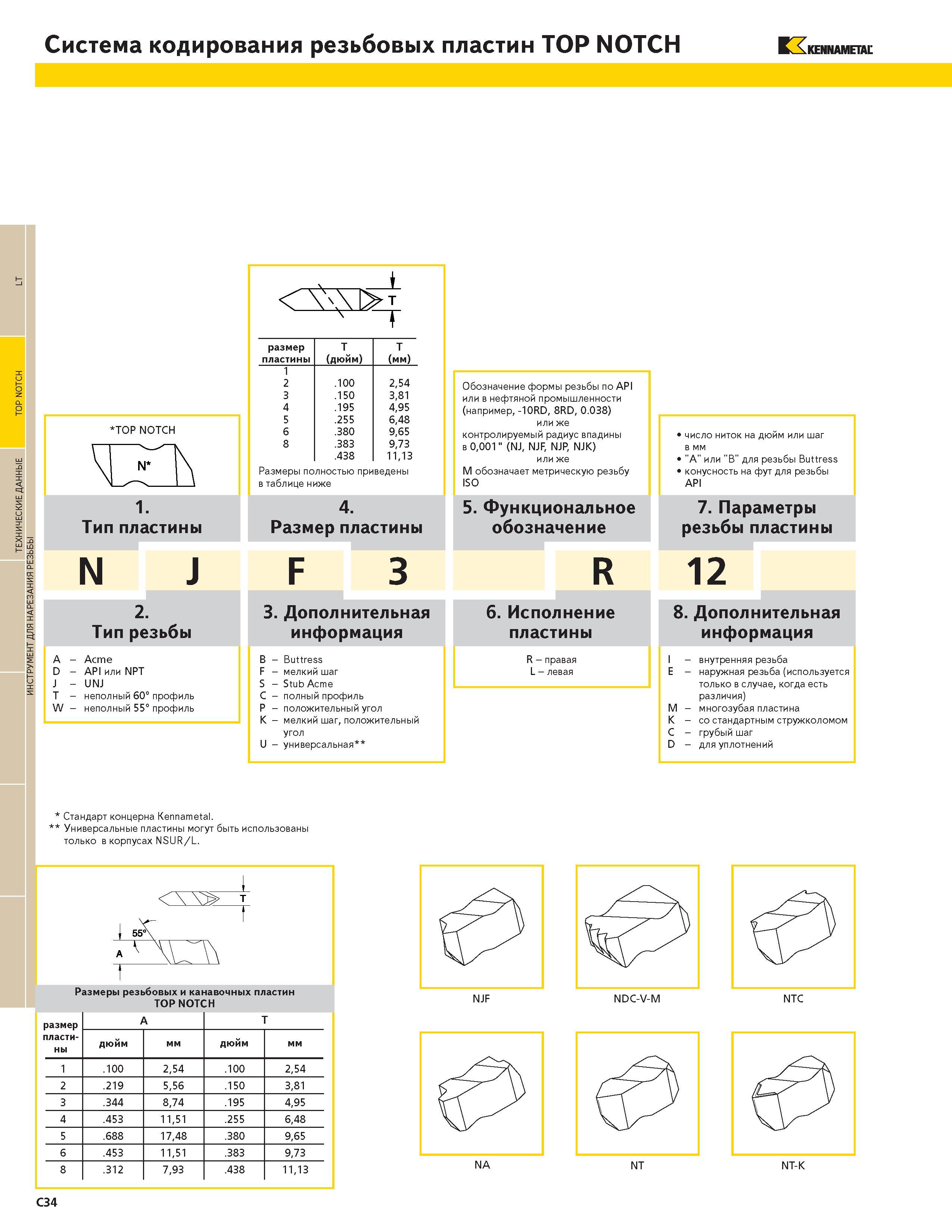

ТЕХНИЧЕСКИЕ ДАННЫ1Е TOP NOTCH LT Система кодирования резьбовых пластин TOP NOTCH KENNAMETAL TOP NOTCH N N 1. Тип пластины размер пластины T (дюйм) T (мм) 1 2 .100 254 3 .150 381 4 .195 495 5 .255 648 6 .380 965 8 .383 973 .438 1113 Размеры полностью приведены в таблице ниже 4. N J Размер пластины F 3 Обозначение формы резьбы по API или в нефтяной промышленности (например -10RD 8RD 0.038) или же контролируемый радиус впадины в 0001м (NJ NJF NJP NJK) или же M обозначает метрическую резьбу ISO 5. Функциональное обозначение Тип резьбы A- Acme D- API или NPT J- UNJ T - неполный 60 профиль W - неполный 55 профиль 3. Дополнительная информация B - Buttress F - мелкий шаг S - Stub Acme C - полный профиль P - положительный угол K - мелкий шаг положительный угол U - универсальная Исполнение пластины R - правая L - левая Стандарт концерна Kennametal. Универсальные пластины могут быть использованы только в корпусах NSUR L. 55' Размеры резьбовых и канавочных пластин TOP NOTCH число ниток на дюйм или шаг в мм "А" или "B" для резьбы Buttress конусность на фут для резьбы API 7. Параметры резьбы пластины R 12 8. Дополнительная информация внутренняя резьба наружная резьба (используется только в случае когда есть различия) многозубая пластина стандартным стружколомом грубый шаг для уплотнений размер пласти- ны A T дюйм мм дюйм мм 1 .100 254 .100 254 2 .219 556 .150 381 3 .344 874 .195 495 4 .453 1151 .255 648 5 .688 1748 .380 965 6 .453 1151 .383 973 8 .312 793 .438 1113 C34
