350 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.B82

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. B82 0350 Lab2u

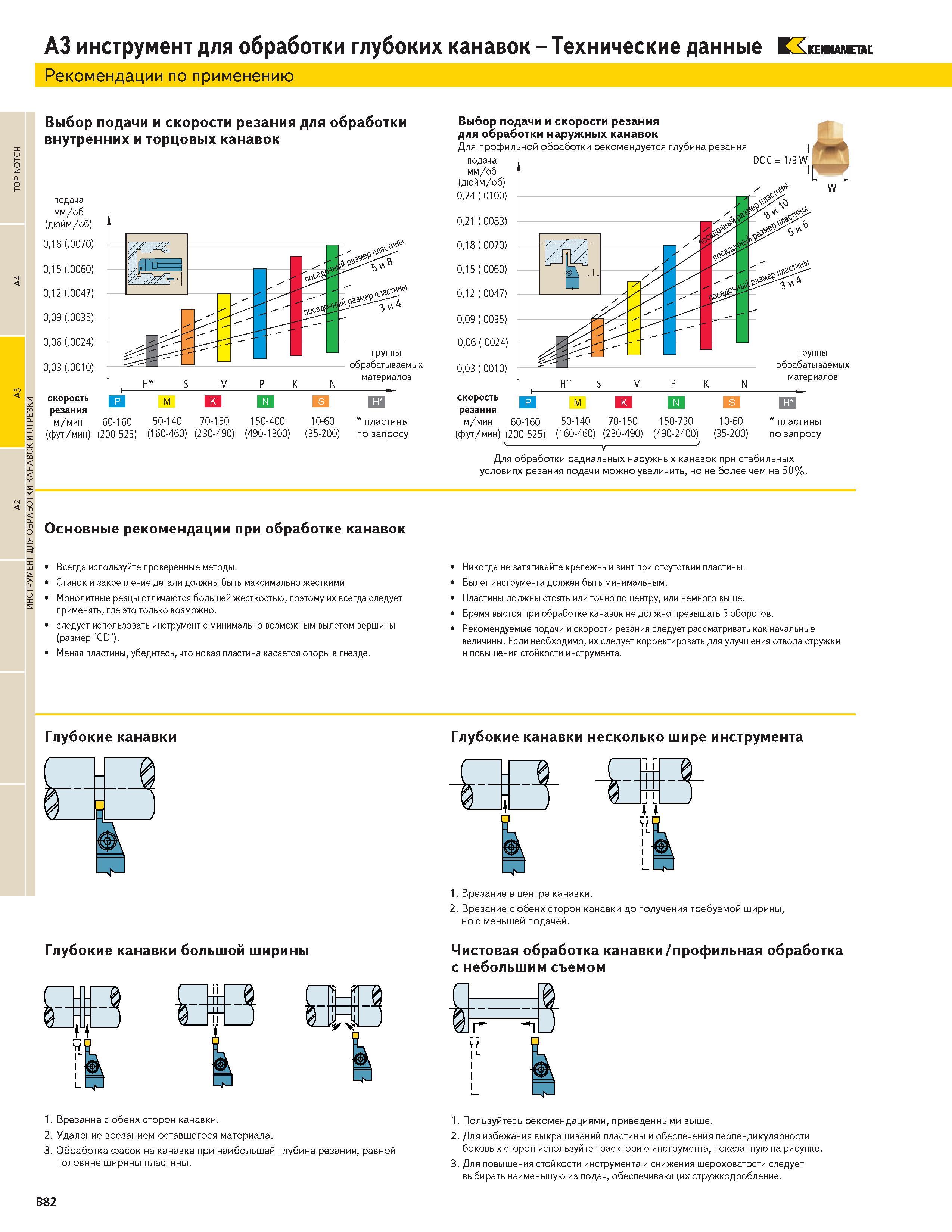

TOP NOTCH ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ A3 инструмент для обработки глубоких канавок - Технические данные KENNAMETAL Рекомендации по применению Выбор подачи и скорости резания для обработки внутренних и торцовых канавок подача мм/об (дюйм/об) 018 (.0070) 015 (.0060) 012 (.0047) 009 (.0035) 006 (.0024) 003 (.0010) H S M P группы обрабатываемых материалов M скорость резания мин 60-160 50-140 70-150 150-400 (фут/мин) (200-525) (160-460) (230-490) (490-1300) 10-60 (35-200) H пластины по запросу Выбор подачи и скорости резания для обработки наружных канавок Для профильной обработки рекомендуется глубина резания подача мм/об (дюйм/об) 024 (.0100) 021 (.0083) 018 (.0070) 015 (.0060) 012 (.0047) 009 (.0035) 006 (.0024) 003 (.0010) H S M P N группы обрабатываемых материалов M К скорость резания мин 60-160 50-140 70-150 150-730 10-60 (фут/мин) (200-525) (160-460) (230-490) (490-2400) (35-200) H пластины по запросу Для обработки радиальных наружных канавок при стабильных условиях резания подачи можно увеличить но не более чем на 50%. Основные рекомендации при обработке канавок Всегда используйте проверенные методы. Станок и закрепление детали должны быть максимально жесткими. Монолитные резцы отличаются большей жесткостью поэтому их всегда следует применять где это только возможно. следует использовать инструмент с минимально возможным вылетом вершины (размер "CD"). Меняя пластины убедитесь что новая пластина касается опоры в гнезде. Никогда не затягивайте крепежный винт при отсутствии пластины. Вылет инструмента должен быть минимальным. Пластины должны стоять или точно по центру или немного выше. Время выстоя при обработке канавок не должно превышать 3 оборотов. Рекомендуемые подачи и скорости резания следует рассматривать как начальные величины. Если необходимо их следует корректировать для улучшения отвода стружки и повышения стойкости инструмента. Глубокие канавки Глубокие канавки несколько шире инструмента Глубокие канавки большой ширины 1. Врезание в центре канавки. 2. Врезание с обеих сторон канавки до получения требуемой ширины но с меньшей подачей. Чистовая обработка канавки профильная обработка с небольшим съемом 1. Врезание с обеих сторон канавки. 2. Удаление врезанием оставшегося материала. 3. Обработка фасок на канавке при наибольшей глубине резания равной половине ширины пластины. 1. Пользуйтесь рекомендациями приведенными выше. 2. Для избежания выкрашиваний пластины и обеспечения перпендикулярности боковых сторон используйте траекторию инструмента показанную на рисунке. 3. Для повышения стойкости инструмента и снижения шероховатости следует выбирать наименьшую из подач обеспечивающих стружкодробление. B82
