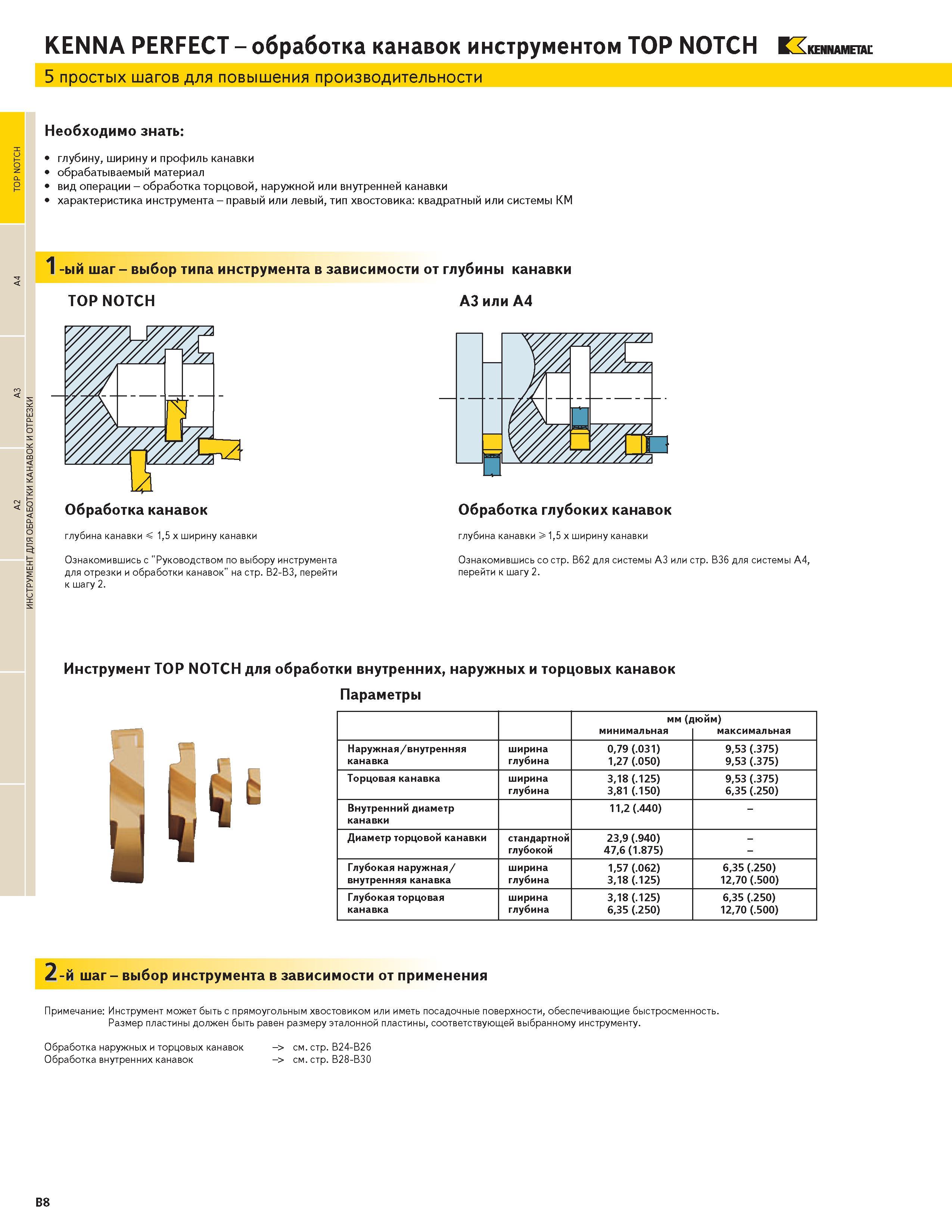

TOP NOTCH ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ KENNA PERFECT обработка канавок инструментом TOP NOTCH KENNAMETAL 5 простых шагов для повышения производительности Необходимо знать глубину ширину и профиль канавки обрабатываемый материал вид операции обработка торцовой наружной или внутренней канавки характеристика инструмента - правый или левый тип хвостовика квадратный или системы КМ -ый шаг - выбор типа инструмента в зависимости TOP NOTCH глубина канавки 15 x ширину канавки Ознакомившись с "Руководством по выбору инструмента для отрезки и обработки канавок" на стр. В2-В3 перейти к шагу 2. от глубины канавки A3 или A4 Обработка глубоких канавок глубина канавки 15 x ширину канавки Ознакомившись стр. В62 для системы А3 или стр. В36 для системы А4 перейти к шагу 2. Инструмент TOP NOTCH для обработки внутренних наружных и торцовых канавок Параметры мм (д минимальная юйм) максимальная Наружная внутренняя канавка ширина глубина 079 (.031) 127 (.050) 9.53 (.375) 9.53 (.375) Торцовая канавка ширина глубина 318 (.125) 381 (.150) 953 (.375) 635 (.250) Внутренний диаметр канавки 112 (.440) - Диаметр торцовой канавки стандартной глубокой 239 (.940) 476 (1.875) - Глубокая наружная внутренняя канавка ширина глубина 157 (.062) 318 (.125) 635 (.250) 1270 (.500) Глубокая торцовая канавка ширина глубина 318 (.125) 635 (.250) 635 (.250) 1270 (.500) 2-й шаг - выбор инструмента в зависимости от применения Примечание Инструмент может быть с прямоугольным хвостовиком или иметь посадочные поверхности обеспечивающие быстросменность. Размер пластины должен быть равен размеру эталонной пластины соответствующей выбранному инструменту. Обработка наружных и торцовых канавок - см. стр. В24-В26 Обработка внутренних канавок - см. стр. В28-В30 B8
