278 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.B10

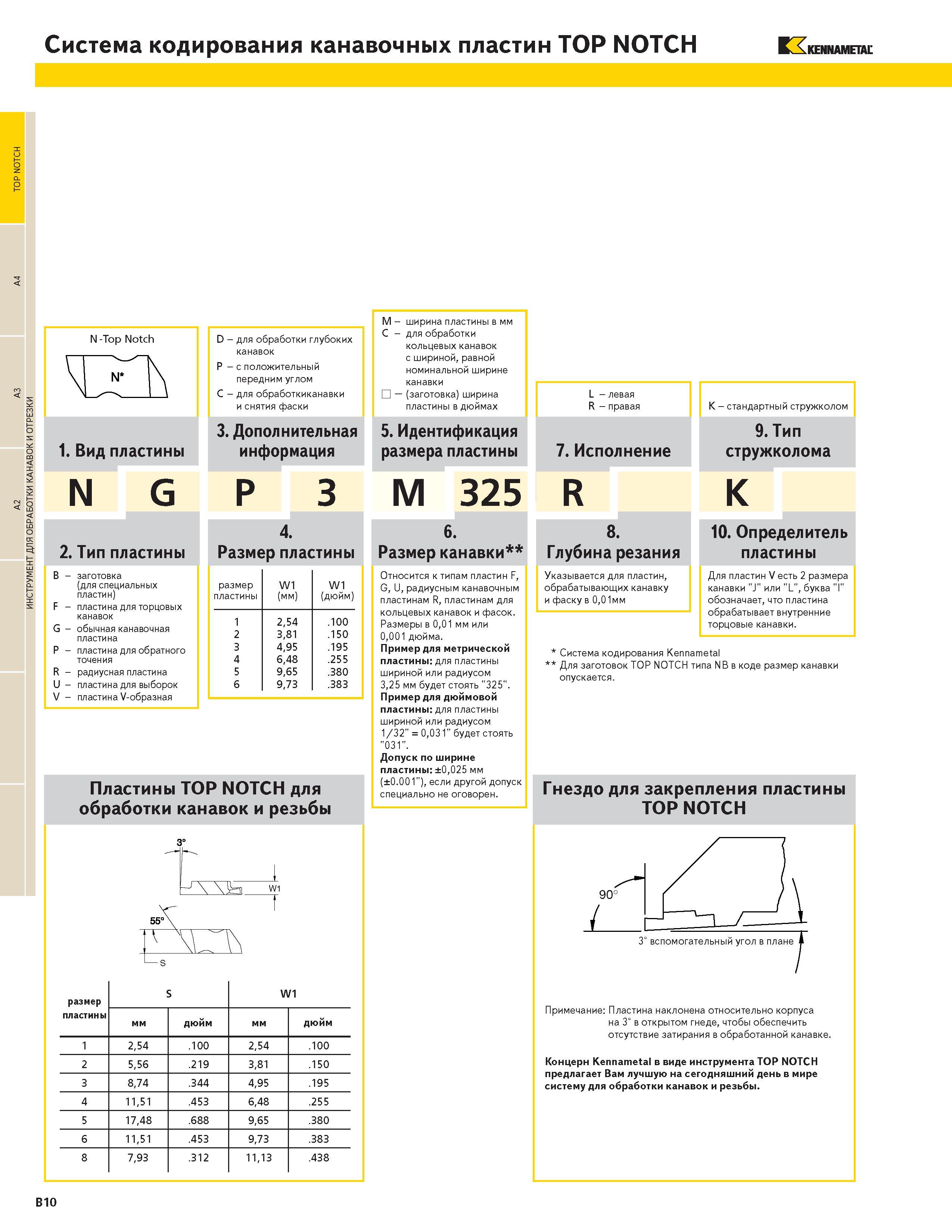

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. B10 0278 Lab2u TOP NOTCH ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ Система кодирования канавочных пластин TOP NOTCH KENNAMETAL N -Top Notch 1. Вид пластины N G 2. Тип пластины B - заготовка (для специальных пластин) F - пластина для торцовых канавок G - обычная канавочная пластина P - пластина для обратного точения R - радиусная пластина U - пластина для выборок V - пластина V-образная D - для обработки глубоких канавок P - с положительный передним углом C - для обработкиканавки и снятия фаски 3. Дополнительная информация P 3 4. Размер пластины размер пластины W1 (мм) W1 (дюйм) 1 254 .100 2 381 .150 3 495 .195 4 648 .255 5 965 .380 6 973 .383 M - ширина пластины в мм C - для обработки кольцевых канавок с шириной равной номинальной ширине канавки (заготовка) ширина пластины в дюймах 5. Идентификация размера пластины M 325 6. Размер канавки Относится к типам пластин F G U радиусным канавочным пластинам R пластинам для кольцевых канавок и фасок. Размеры в 001 мм или 0001 дюйма. Пример для метрической пластины для пластины шириной или радиусом 325 мм будет стоять "325". Пример для дюймовой пластины для пластины шириной или радиусом 1 32" 0031" будет стоять "031". Допуск по ширине пластины 0025 мм (0.001") если другой допуск специально не оговорен. Пластины TOP NOTCH для обработки канавок и резьбы W1 К v S размер пластины S W1 мм дюйм мм дюйм 1 254 .100 254 .100 2 556 .219 381 .150 3 874 .344 495 .195 4 1151 .453 648 .255 5 1748 .688 965 .380 6 1151 .453 973 .383 8 793 .312 1113 .438 Система кодирования Kennametal Для заготовок TOP NOTCH типа NB в коде размер канавки опускается. Гнездо для закрепления пластины TOP NOTCH Примечание Пластина наклонена относительно корпуса на 3 в открытом гнеде чтобы обеспечить отсутствие затирания в обработанной канавке. Концерн Kennametal в виде инструмента TOP NOTCH предлагает Вам лучшую на сегодняшний день в мире систему для обработки канавок и резьбы. B10
