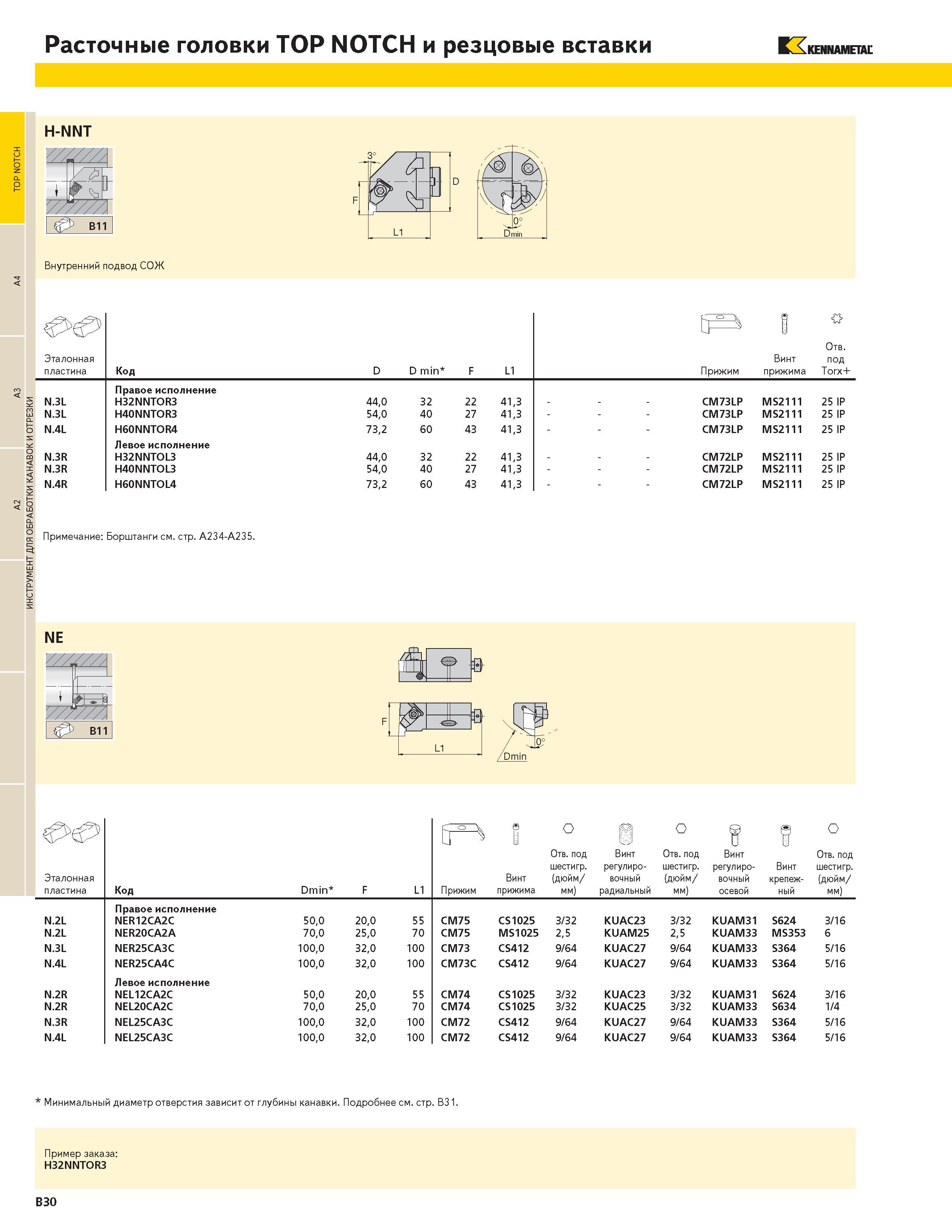

298 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.B30

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. B30 0298 Lab2u

TOP NOTCH ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ Расточные головки TOP NOTCH и резцовые вставки KENNAMETAL H-NNT Внутренний подвод СОЖ В D F L1 Эталонная пластина Код N.3L Правое исполнение H32NNTOR3 N.3L H40NNTOR3 N.4L H60NNTOR4 N.3R Левое исполнение H32NNTOL3 N.3R H40NNTOL3 N.4R H60NNTOL4 D D min F L1 440 32 22 413 540 40 27 413 732 60 43 413 440 32 22 413 540 40 27 413 732 60 43 413 Отверстие Винт под Прижим прижима Torx+ CM73LP MS2111 25 IP CM73LP MS2111 25 IP CM73LP MS2111 25 IP CM72LP MS2111 25 IP CM72LP MS2111 25 IP CM72LP MS2111 25 IP Примечание Борштанги см. стр. А234-А235. Отверстие под Отвертие под Винт Отверстие под Эталонная пластина Код Dmin F L1 Прижим Винт прижима шестигр. (дюйм мм) регулиро- вочный радиальный шестигр. (дюйм мм) регулиро- вочный осевой Винт крепеж- ный шестигр. (дюйм мм) N.2L Правое исполнение NER12CA2C 500 200 55 CM75 CS1025 3 32 KUAC23 3 32 KUAM31 S624 3 16 N.2L NER20CA2A 700 250 70 CM75 MS1025 25 KUAM25 25 KUAM33 MS353 6 N.3L NER25CA3C 1000 320 100 CM73 CS412 9 64 KUAC27 9 64 KUAM33 S364 5 16 N.4L NER25CA4C 1000 320 100 CM73C CS412 9 64 KUAC27 9 64 KUAM33 S364 5 16 N.2R Левое исполнение NEL12CA2C 500 200 55 CM74 CS1025 3 32 KUAC23 3 32 KUAM31 S624 3 16 N.2R NEL20CA2C 700 250 70 CM74 CS1025 3 32 KUAC25 3 32 KUAM33 S634 1 4 N.3R NEL25CA3C 1000 320 100 CM72 CS412 9 64 KUAC27 9 64 KUAM33 S364 5 16 N.4L NEL25CA3C 1000 320 100 CM72 CS412 9 64 KUAC27 9 64 KUAM33 S364 5 16 Минимальный диаметр отверстия зависит от глубины канавки. Подробнее см. стр. В31. Пример заказа H32NNTOR3 B30
