296 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.B28

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. B28 0296 Lab2u

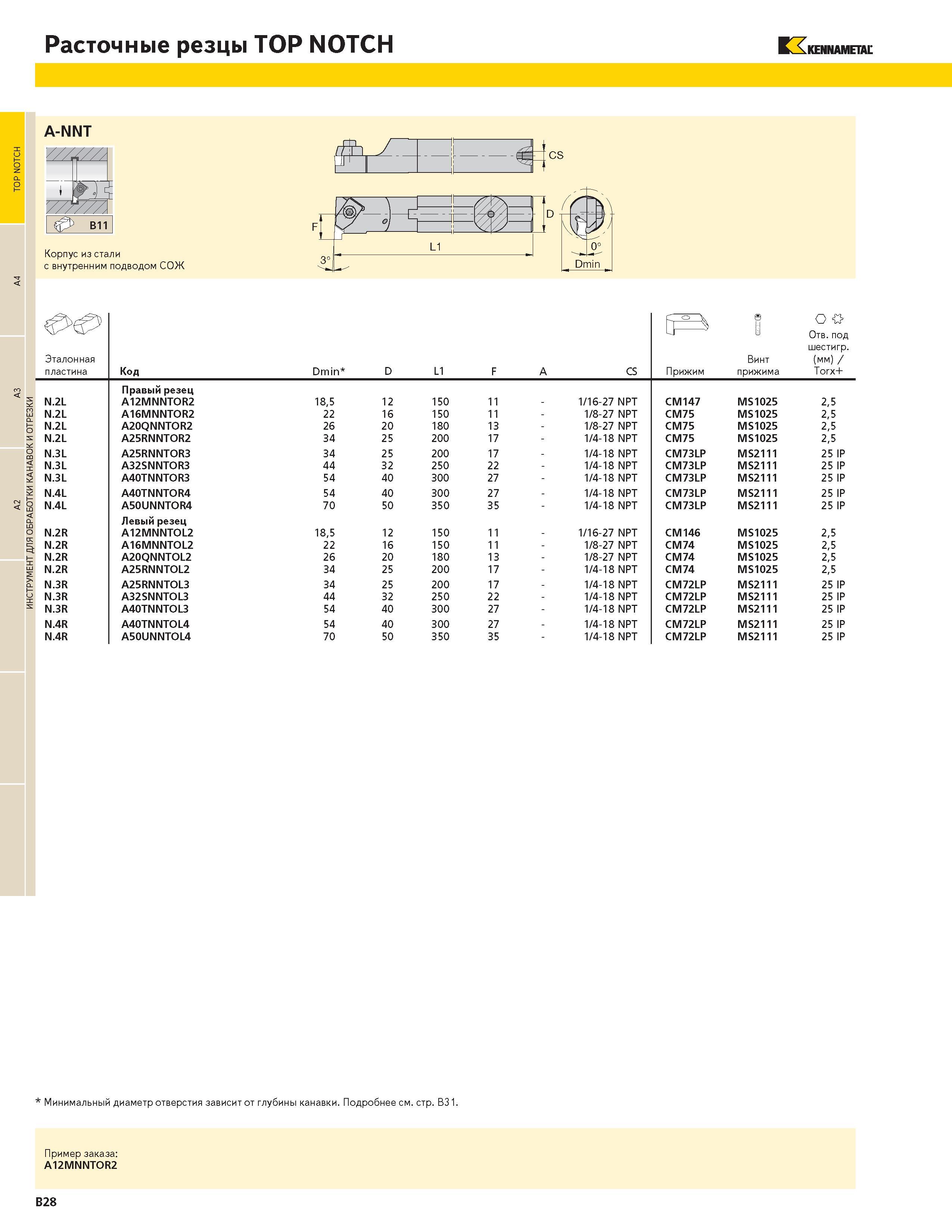

TOP NOTCH ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ Расточные резцы TOP NOTCH KENNAMETAL Эталонная пластина Код Dmin D L1 F A CS U Прижим Винт прижима Отвертие под шестигранник (мм) Torx+ N.2L Правым резец A12MNNTOR2 185 12 150 11 1 16-27 NPT CM147 MS1025 25 N.2L A16MNNTOR2 22 16 150 11 - 1 8-27 NPT CM75 MS1025 25 N.2L A20QNNTOR2 26 20 180 13 - 1 8-27 NPT CM75 MS1025 25 N.2L A25RNNTOR2 34 25 200 17 - 1 4-18 NPT CM75 MS1025 25 N.3L A25RNNTOR3 34 25 200 17 - 1 4-18 NPT CM73LP MS2111 25 IP N.3L A32SNNTOR3 44 32 250 22 - 1 4-18 NPT CM73LP MS2111 25 IP N.3L A40TNNTOR3 54 40 300 27 - 1 4-18 NPT CM73LP MS2111 25 IP N.4L A40TNNTOR4 54 40 300 27 - 1 4-18 NPT CM73LP MS2111 25 IP N.4L A50UNNTOR4 70 50 350 35 - 1 4-18 NPT CM73LP MS2111 25 IP N.2R Левым резец A12MNNTOL2 185 12 150 11 1 16-27 NPT CM146 MS1025 25 N.2R A16MNNTOL2 22 16 150 11 - 1 8-27 NPT CM74 MS1025 25 N.2R A20QNNTOL2 26 20 180 13 - 1 8-27 NPT CM74 MS1025 25 N.2R A25RNNTOL2 34 25 200 17 - 1 4-18 NPT CM74 MS1025 25 N.3R A25RNNTOL3 34 25 200 17 - 1 4-18 NPT CM72LP MS2111 25 IP N.3R A32SNNTOL3 44 32 250 22 - 1 4-18 NPT CM72LP MS2111 25 IP N.3R A40TNNTOL3 54 40 300 27 - 1 4-18 NPT CM72LP MS2111 25 IP N.4R A40TNNTOL4 54 40 300 27 - 1 4-18 NPT CM72LP MS2111 25 IP N.4R A50UNNTOL4 70 50 350 35 - 1 4-18 NPT CM72LP MS2111 25 IP Минимальный диаметр отверстия зависит от глубины канавки. Подробнее см. стр. В31. Пример заказа A12MNNTOR2 B28
