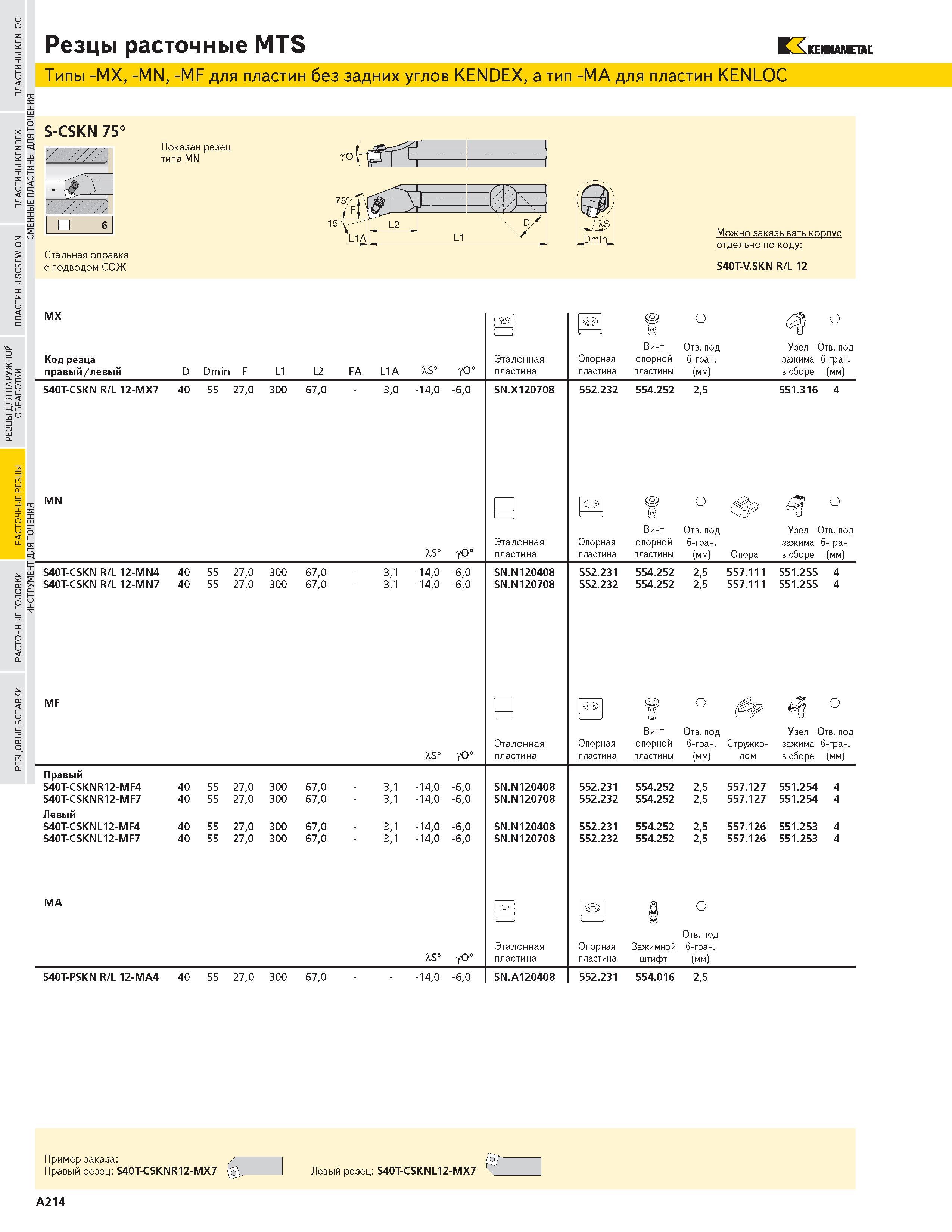

Резцы расточные MTS KENNAMETAL Типы -MX -MN -MF для пластин без задних углов KENDEX а тип -МА для пластин KENLOC S-CSKN 75 В Стальная оправка с подводом СОЖ Показан резец типа MN Можно заказывать корпус отдельно по коду S40T-V.SKN R L 12 MX Код резца правый левый D Dmin F L2 FA L1A XS yo Эталонная пластина Опорная пластина Отверстие под опорной 6-гран. пластины (мм) Узел Отверстие под зажима 6-гран. в сборе (мм) S40T-CSKN R L 12-MX7 40 55 270 300 670 30 -140 -60 SN.X120708 552.232 554.252 25 551.316 4 X О LU IT о MN В XS yO Эталонная пластина Винт Отверстие под Опорная опорной 6-гран. пластина пластины (мм) Опора Узел Отверстие под зажима 6-гран. в сборе (мм) S40T-CSKN R L 12-MN4 m S40T-CSKN R L 12-MN7 40 40 55 55 27.0 27.0 300 300 67.0 67.0 3.1 3.1 -140 -60 -140 -60 SN.N120408 SN.N120708 552.231 552.232 554.252 554.252 2.5 2.5 557.111 557.111 551.255 4 551.255 4 MF Отверстие под О Узел Отверстие под XS yo Эталонная пластина Опорная пластина опорной пластины 6-гран. (мм) Стружко- лом зажима в сборе 6-гра (мм Правый S40T-CSKNR12-MF4 40 55 270 300 670 31 -140 -60 SN.N120408 552.231 554.252 25 557.127 551.254 4 S40T-CSKNR12-MF7 40 55 270 300 670 31 -140 -60 SN.N120708 552.232 554.252 25 557.127 551.254 4 Левый S40T-CSKNL12-MF4 40 55 270 300 670 31 -140 -60 SN.N120408 552.231 554.252 25 557.126 551.253 4 S40T-CSKNL12-MF7 40 55 270 300 670 31 -140 -60 SN.N120708 552.232 554.252 25 557.126 551.253 4 MA XS yO Эталонная пластина Опорная пластина Отверстие под Зажимной 6-гран. штифт (мм) S40T-PSKN R L 12-MA4 40 55 270 300 670 -140 -60 SN.A120408 552.231 554.016 25 Пример заказа 1 Левый резец S40T-CSKNL12-MX7 1 Правый резец S40T-CSKNR12-MX7 A214 6 L1
