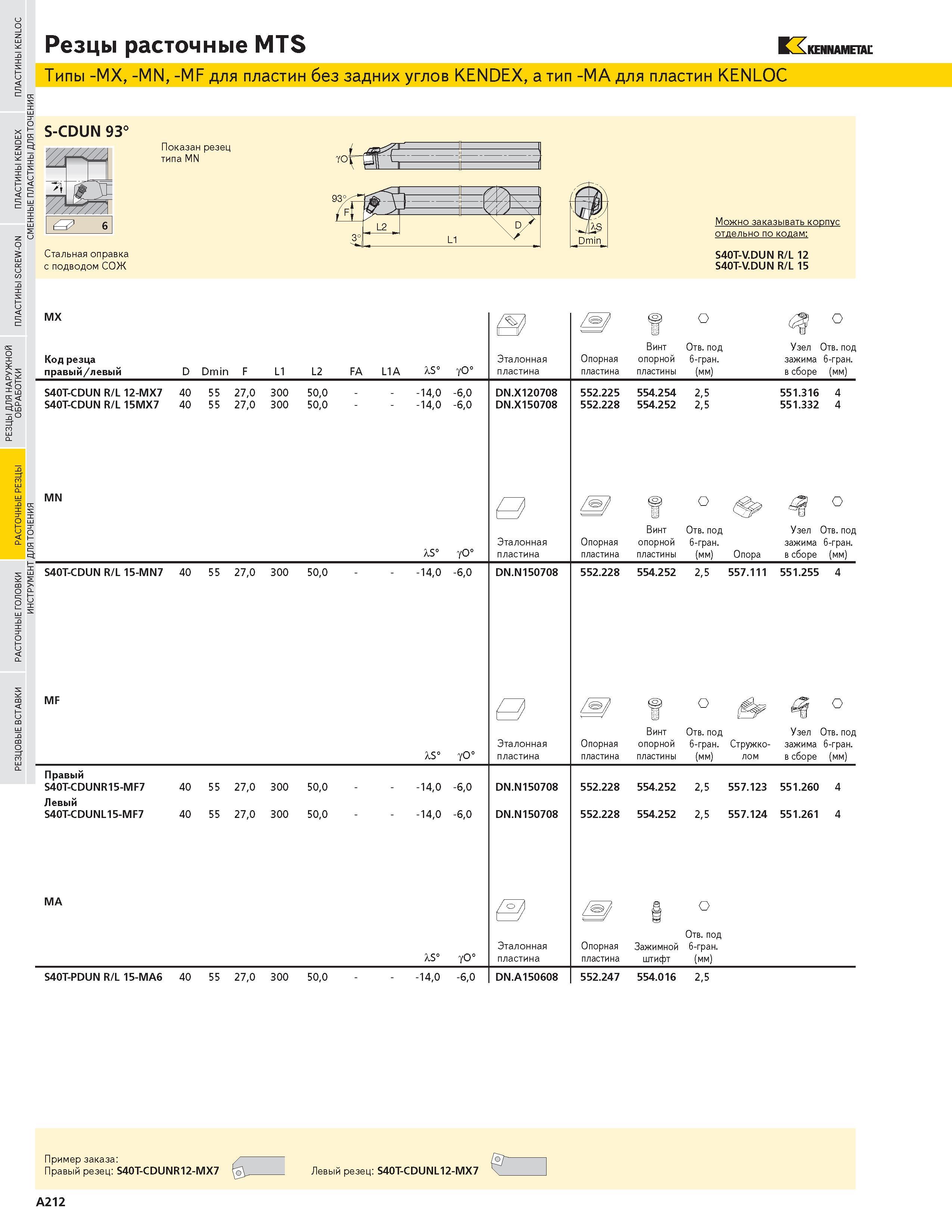

Резцы расточные MTS KENNAMETAL Типы -MX -MN -MF для пластин без задних углов KENDEX а тип -МА для пластин KENLOC S-CDUN 93 Стальная оправка с подводом СОЖ Показан резец типа MN YO с Можно заказывать корпус отдельно по кодам S40T-V.DUN R L 12 S40T-V.DUN R L 15 MX Код резца правый левый D Dmin F L2 FA L1A XS yO Эталонная пластина Отверстие под опорной 6-гран. пластины (мм) Узел Отверстие под зажима 6-гран. в сборе (мм) S40T-CDUN R L 12-MX7 S40T-CDUN R L 15MX7 40 40 55 55 27.0 27.0 300 300 50.0 50.0 X О LU IT о MN -140 -140 -60 -60 DN.X120708 DN.X150708 552.225 552.228 554.254 554.252 2.5 2.5 551.316 4 551.332 4 XS yO Эталонная пластина Опорная пластина Винт опорной пластины Отверстие под 6-гран. (мм) Опора Узел Отверстие под зажима 6-гран. в сборе (мм) S40T-CDUN R L 15-MN7 40 55 270 300 500 MF -140 -60 DN.N150708 552.228 554.252 25 557.111 551.255 4 XS Эталонная пластина о Отверстие под Узел Отверстие под Опорная опорной 6-гран. Стружко- зажима 6-гран. пластина пластины (мм) лом в сборе (мм) Правый S40T-CDUNR15-MF7 Левый S40T-CDUNL15-MF7 40 55 270 300 500 40 55 270 300 500 MA -140 -60 -140 -60 DN.N150708 DN.N150708 552.228 554.252 25 557.123 551.260 4 552.228 554.252 25 557.124 551.261 4 XS yO Эталонная пластина Опорная пластина Отверстие под Зажимной 6-гран. штифт (мм) S40T-PDUN R L 15-MA6 40 55 270 300 500 -140 -60 DN.A150608 552.247 554.016 25 Пример заказа Левый резец S40T-CDUNL12-MX7 1 Правый резец S40T-CDUNR12-MX7 A212 6 L1
