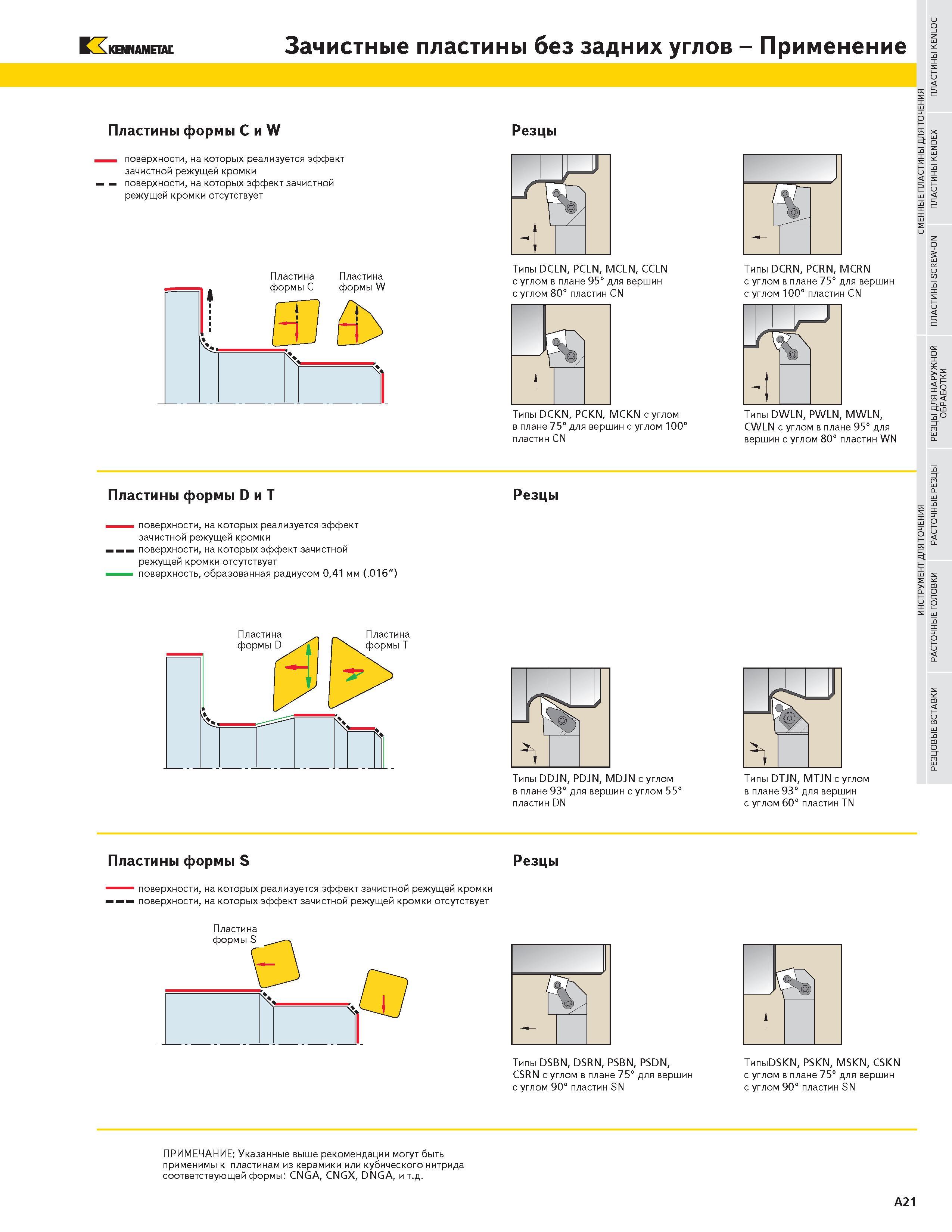

KENNAMETAL Зачистные пластины без задних углов Применение Пластины формы C и W Резцы поверхности на которых реализуется эффект зачистной режущей кромки поверхности на которых эффект зачистной режущей кромки отсутствует Пластина Пластина Типы DCLN PCLN MCLN CCLN с углом в плане 95 для вершин с углом 80 пластин CN Типы DCRN PCRN MCRN с углом в плане 75 для вершин с углом 100 пластин CN Типы DCKN PCKN MCKN с углом в плане 75 для вершин с углом 100 пластин CN Типы DWLN PWLN MWLN CWLN с углом в плане 95 для вершин с углом 80 пластин WN сс Пластины формы D и T Резцы поверхности на которых реализуется эффект зачистной режущей кромки поверхности на которых эффект зачистной режущей кромки отсутствует поверхность образованная радиусом 041 мм (.016" Типы DDJN PDJN MDJN с углом в плане 93 для вершин с углом 55 пластин DN Типы DTJN MTJN с углом в плане 93 для вершин с углом 60 пластин TN Пластины формы S Резцы поверхности на которых реализуется эффект зачистной режущей кромки поверхности на которых эффект зачистной режущей кромки отсутствует Пластина Типы DSBN DSRN PSBN PSDN CSRN с углом в плане 75 для вершин с углом 90 пластин SN biDSKN PSKN MSKN CSKN с углом в плане 75 для вершин с углом 90 пластин SN ПРИМЕЧАНИЕ Указанные выше рекомендации могут быть применимы к пластинам из керамики или кубического нитрида соответствующей формы CNGA CNGX DNGA и т.д. A21
