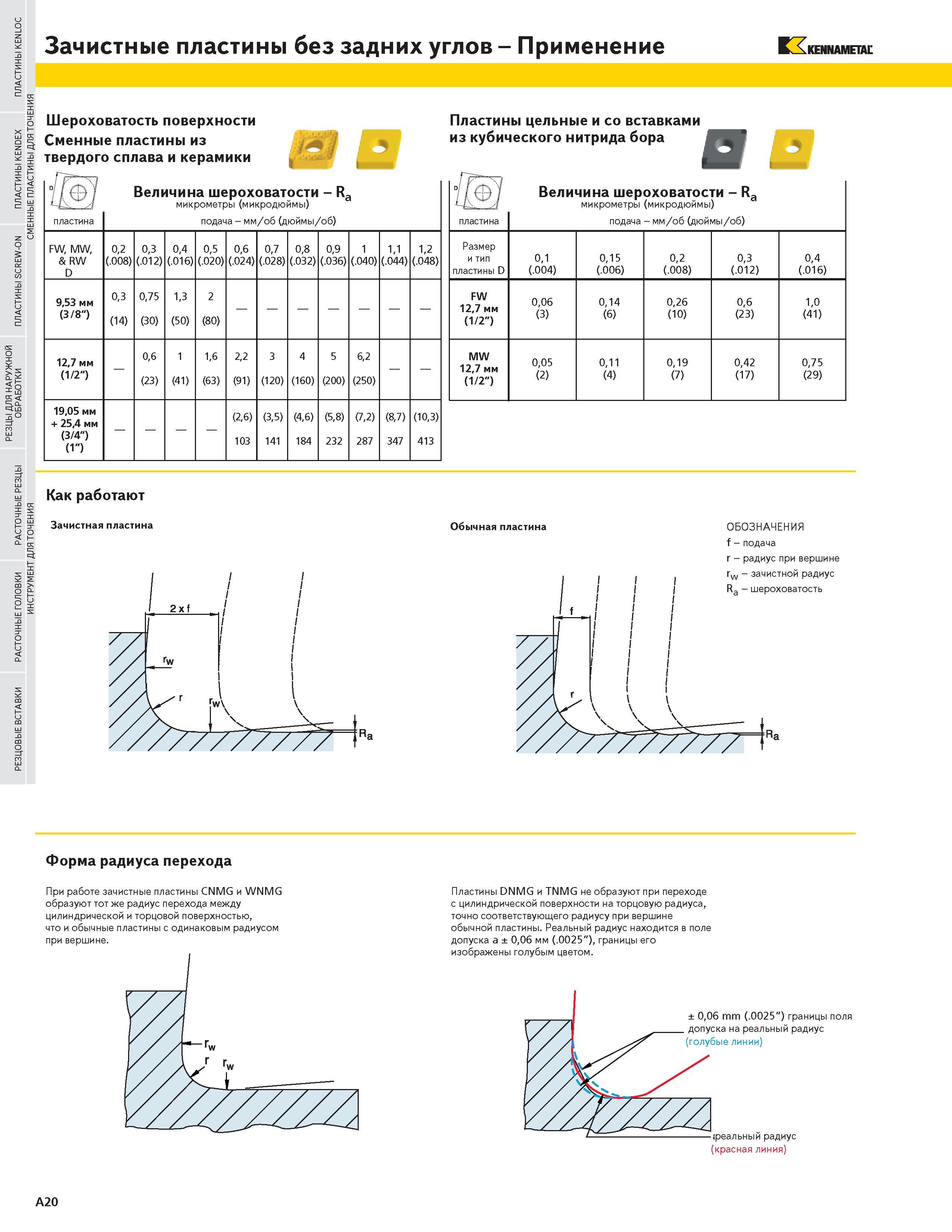

Зачистные пластины без задних углов Применение KENNAMETAL СС Шероховатость поверхности Сменные пластины из твердого сплава и керамики Пластины цельные и вставками из кубического нитрида бора Величина шероховатости - Ra микрометры (микродюймы) подача - мм/об (дюймы/об) FW MW RW D 02 (.008) 03 (.012) 04 (.016) 05 (.020) 06 (.024) 07 (.028) 08 (.032) 09 (.036) 1 (.040) 11 (.044) 12 (.048) 953 мм (3 8) 03 (14) 075 (30) 13 (50) 2 (80) 127 мм (1 2) - 06 (23) 1 (41) 16 (63) 22 (91) 3 (120) 4 (160) 5 (200) 62 (250) 1905 мм + 254 мм (3 4") (1") - (26) 103 (35) 141 (46) 184 (58) 232 (72) 287 (87) 347 (103) 413 Величина шероховатости - Ra микрометры (микродюймы) подача - мм/об (дюймы/об) Размер и тип 01 015 02 03 04 пластины D (.004) (.006) (.008) (.012) (.016) FW 127 мм (1 2") 006 (3) 014 (6) 026 (10) 06 (23) 10 (41) MW 127 мм (1 2") 005 (2) 011 (4) 019 (7) 042 (17) 075 (29) Как работают Зачистная пластина Обычная пластина ОБОЗНАЧЕНИЯ f - подача r - радиус при вершине Форма радиуса перехода При работе зачистные пластины CNMG и WNMG образуют тот же радиус перехода между цилиндрической и торцовой поверхностью что и обычные пластины с одинаковым радиусом при вершине. Пластины DNMG и TNMG не образуют при переходе с цилиндрической поверхности на торцовую радиуса точно соответствующего радиусу при вершине обычной пластины. Реальный радиус находится в поле допуска a 006 мм (.0025") границы его изображены голубым цветом. A20
