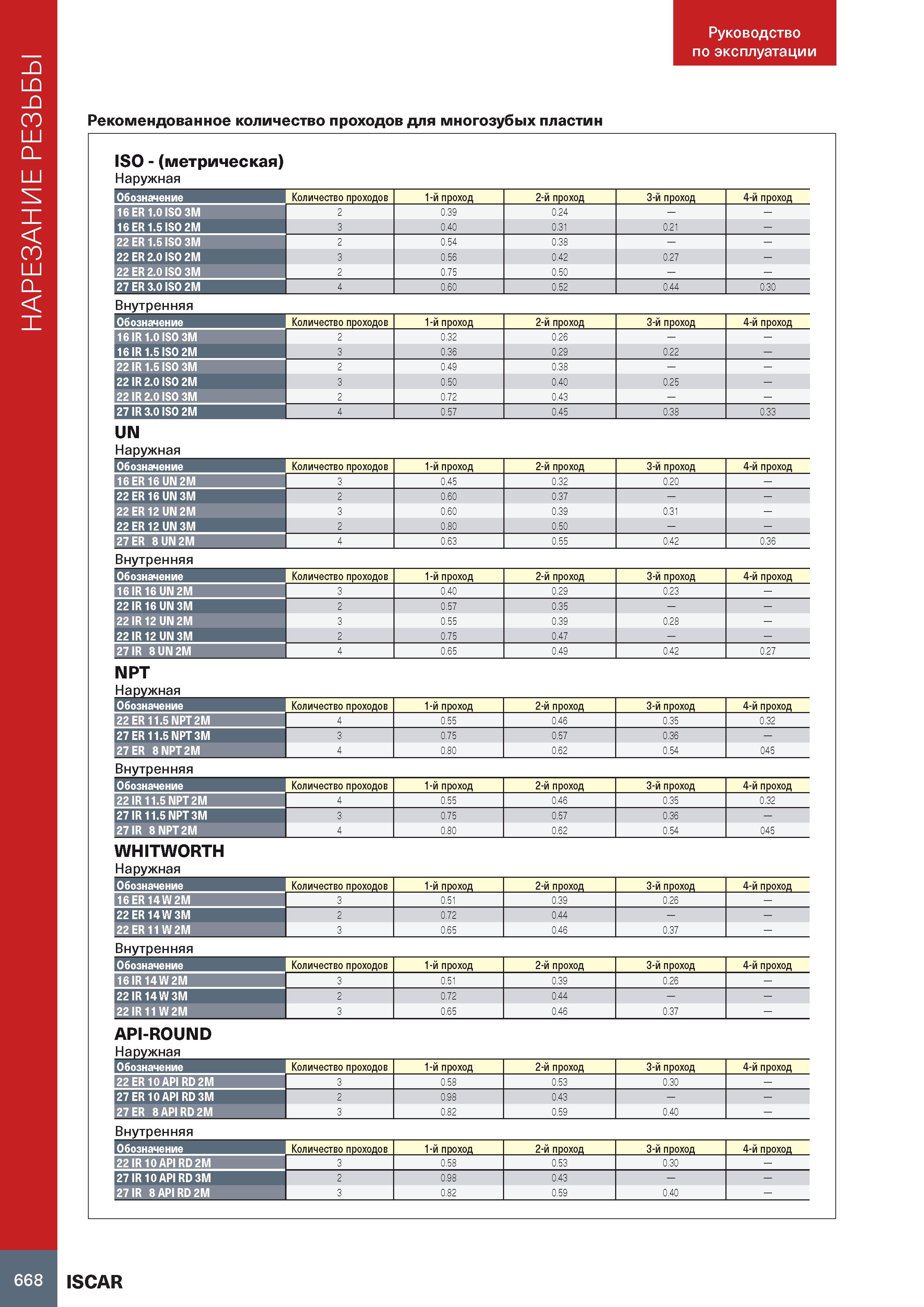

Нарезание резьбы на токарном станке Руководство по эксплуатации Рекомендованное количество проходов для многозубых пластин ISO - (метрическая) Наружная Обозначение Количество проходов 1-й проход 2-й проход 3-й проход 4-й проход 16 ER 1.0 ISO 3M 2 0.39 0.24 - - 16 ER 1.5 ISO 2M 3 0.40 0.31 0.21 - 22 ER 1.5 ISO 3M 2 0.54 0.38 - - 22 ER 2.0 ISO 2M 3 0.56 0.42 0.27 - 22 ER 2.0 ISO 3M 2 0.75 0.50 - - 27 ER 3.0 ISO 2M 4 0.60 0.52 0.44 0.30 Внутренняя Обозначение Количество проходов 1-й проход 2-й проход 3-й проход 4-й проход 16 IR 1.0 ISO 3M 2 0.32 0.26 - - 16 IR 1.5 ISO 2M 3 0.36 0.29 0.22 - 22 IR 1.5 ISO 3M 2 0.49 0.38 - - 22 IR 2.0 ISO 2M 3 0.50 0.40 0.25 - 22 IR 2.0 ISO 3M 2 0.72 0.43 - - 27 IR 3.0 ISO 2M 4 0.57 0.45 0.38 0.33 UN Наружная Обозначение Количество проходов 1-й проход 2-й проход 3-й проход 4-й проход 16 ER 16 UN 2M 3 0.45 0.32 0.20 - 22 ER 16 UN 3M 2 0.60 0.37 - - 22 ER 12 UN 2M 3 0.60 0.39 0.31 - 22 ER 12 UN 3M 2 0.80 0.50 - - 27 ER 8 UN 2M 4 0.63 0.55 0.42 0.36 Внутренняя Обозначение Количество проходов 1-й проход 2-й проход 3-й проход 4-й проход 16 IR 16 UN 2M 3 0.40 0.29 0.23 - 22 IR 16 UN 3M 2 0.57 0.35 - - 22 IR 12 UN 2M 3 0.55 0.39 0.28 - 22 IR 12 UN 3M 2 0.75 0.47 - - 27 IR 8 UN 2M 4 0.65 0.49 0.42 0.27 NPT Наружная Обозначение Количество проходов 1-й проход 2-й проход 3-й проход 4-й проход 22 ER 11.5 NPT 2M 4 0.55 0.46 0.35 0.32 27 ER 11.5 NPT 3M 3 0.75 0.57 0.36 - 27 ER 8 NPT 2M 4 0.80 0.62 0.54 045 Внутренняя Обозначение Количество проходов 1-й проход 2-й проход 3-й проход 4-й проход 22 IR 11.5 NPT 2M 4 0.55 0.46 0.35 0.32 27 IR 11.5 NPT 3M 3 0.75 0.57 0.36 - 27 IR 8 NPT 2M 4 0.80 0.62 0.54 045 WHITWORTH Наружная Обозначение Количество проходов 1-й проход 2-й проход 3-й проход 4-й проход 16 ER 14 W 2M 3 0.51 0.39 0.26 - 22 ER 14 W 3M 2 0.72 0.44 - - 22 ER 11 W 2M 3 0.65 0.46 0.37 - Внутренняя Обозначение Количество проходов 1-й проход 2-й проход 3-й проход 4-й проход 16 IR 14 W 2M 3 0.51 0.39 0.26 - 22 IR 14 W 3M 2 0.72 0.44 - - 22 IR 11 W 2M 3 0.65 0.46 0.37 - API-ROUND Наружная Обозначение Количество проходов 1-й проход 2-й проход 3-й проход 4-й проход 22 ER 10 API RD 2M 3 0.58 0.53 0.30 - 27 ER 10 API RD 3M 2 0.98 0.43 - - 27 ER 8 API RD 2M 3 0.82 0.59 0.40 - Внутренняя Обозначение Количество проходов 1-й проход 2-й проход 3-й проход 4-й проход 22 IR 10 API RD 2M 3 0.58 0.53 0.30 - 27 IR 10 API RD 3M 2 0.98 0.43 - - 27 IR 8 API RD 2M 3 0.82 0.59 0.40 - 668 ISCAR
