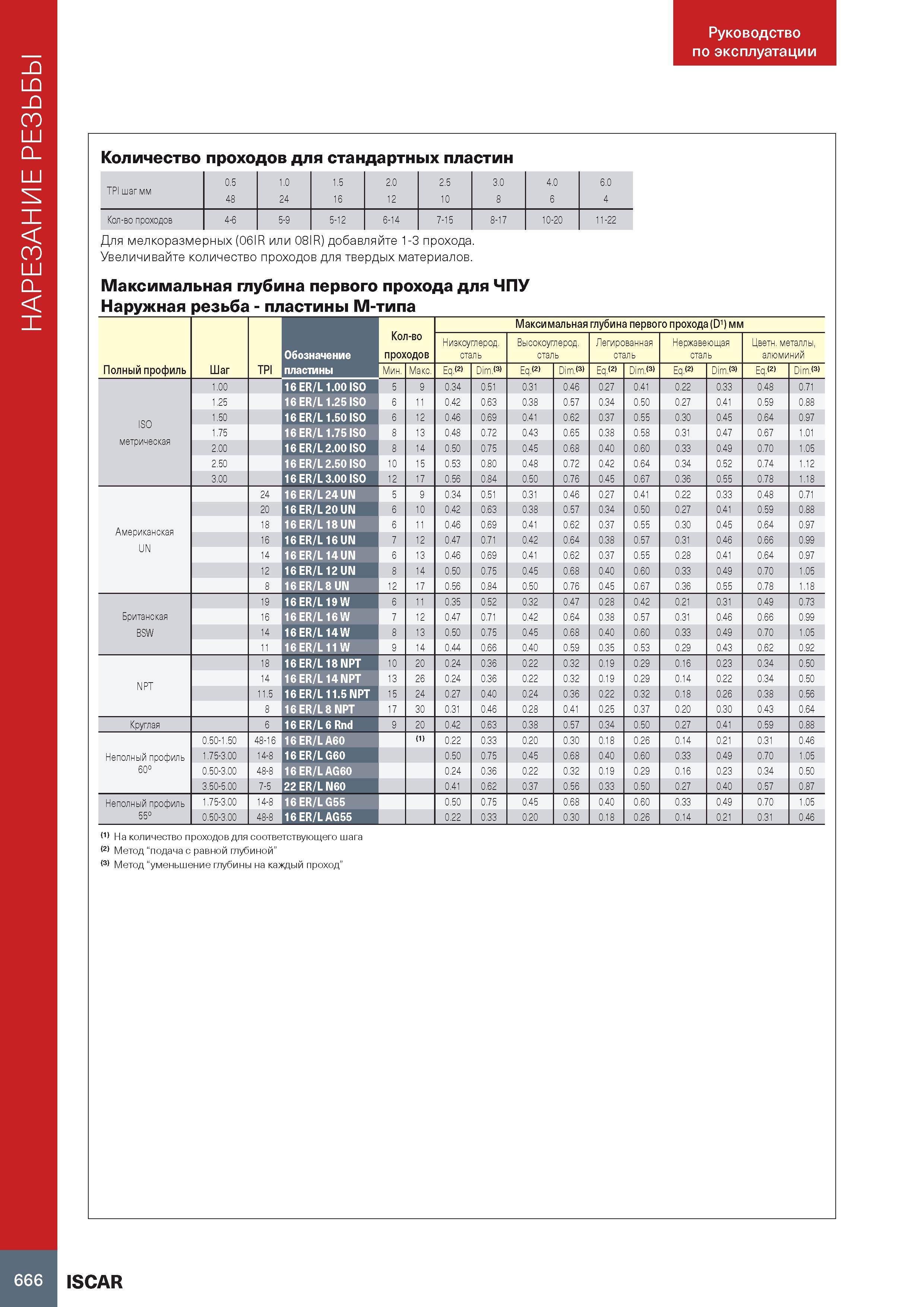

Нарезание резьбы на токарном станке Руководство по эксплуатации Количество проходов для стандартных пластин TPI шаг мм 0.5 1.0 1.5 2.0 2.5 3.0 4.0 6.0 48 24 16 12 10 8 6 4 Кол-во проходов 4-6 5-9 5-12 6-14 7-15 8-17 10-20 11-22 Для мелкоразмерных (06IR или 08IR) добавляйте 1-3 прохода. Увеличивайте количество проходов для твердых материалов. Максимальная глубина первого прохода для ЧПУ Наружная резьба - пластины M-типа Максимальная глубина первого прохода (D1) мм Обозначение Кол-во проходов Низкоуглерод. сталь Высокоуглерод. сталь Легированная сталь Нержавеющая сталь Цветн. металлы, алюминий Полный профиль Шаг TPI пластины Мин. Макс. Eq.(2) Dim.(3) Eq.(2) Dim.(3) Eq.(2) Dim.(3) Eq.(2) Dim.(3) Eq.(2) Dim.(3) 1.00 16 ER/L 1.00 ISO 5 9 0.34 0.51 0.31 0.46 0.27 0.41 0.22 0.33 0.48 0.71 1.25 16 ER/L 1.25 ISO 6 11 0.42 0.63 0.38 0.57 0.34 0.50 0.27 0.41 0.59 0.88 ISO 1.50 16 ER/L 1.50 ISO 6 12 0.46 0.69 0.41 0.62 0.37 0.55 0.30 0.45 0.64 0.97 1.75 16 ER/L 1.75 ISO 8 13 0.48 0.72 0.43 0.65 0.38 0.58 0.31 0.47 0.67 1.01 2.00 16 ER/L 2.00 ISO 8 14 0.50 0.75 0.45 0.68 0.40 0.60 0.33 0.49 0.70 1.05 2.50 16 ER/L 2.50 ISO 10 15 0.53 0.80 0.48 0.72 0.42 0.64 0.34 0.52 0.74 1.12 3.00 16 ER/L 3.00 ISO 12 17 0.56 0.84 0.50 0.76 0.45 0.67 0.36 0.55 0.78 1.18 24 16 ER/L 24 UN 5 9 0.34 0.51 0.31 0.46 0.27 0.41 0.22 0.33 0.48 0.71 20 16 ER/L 20 UN 6 10 0.42 0.63 0.38 0.57 0.34 0.50 0.27 0.41 0.59 0.88 Американская UN 18 16 ER/L 18 UN 6 11 0.46 0.69 0.41 0.62 0.37 0.55 0.30 0.45 0.64 0.97 16 16 ER/L 16 UN 7 12 0.47 0.71 0.42 0.64 0.38 0.57 0.31 0.46 0.66 0.99 14 16 ER/L 14 UN 6 13 0.46 0.69 0.41 0.62 0.37 0.55 0.28 0.41 0.64 0.97 12 16 ER/L 12 UN 8 14 0.50 0.75 0.45 0.68 0.40 0.60 0.33 0.49 0.70 1.05 8 16 ER/L 8 UN 12 17 0.56 0.84 0.50 0.76 0.45 0.67 0.36 0.55 0.78 1.18 19 16 ER/L 19 W 6 11 0.35 0.52 0.32 0.47 0.28 0.42 0.21 0.31 0.49 0.73 Британская 16 16 ER/L 16 W 7 12 0.47 0.71 0.42 0.64 0.38 0.57 0.31 0.46 0.66 0.99 BSW 14 16 ER/L 14 W 8 13 0.50 0.75 0.45 0.68 0.40 0.60 0.33 0.49 0.70 1.05 11 16 ER/L 11 W 9 14 0.44 0.66 0.40 0.59 0.35 0.53 0.29 0.43 0.62 0.92 18 16 ER/L 18 NPT 10 20 0.24 0.36 0.22 0.32 0.19 0.29 0.16 0.23 0.34 0.50 NPT 14 16 ER/L 14 NPT 13 26 0.24 0.36 0.22 0.32 0.19 0.29 0.14 0.22 0.34 0.50 11.5 16 ER/L 11.5 NPT 15 24 0.27 0.40 0.24 0.36 0.22 0.32 0.18 0.26 0.38 0.56 8 16 ER/L 8 NPT 17 30 0.31 0.46 0.28 0.41 0.25 0.37 0.20 0.30 0.43 0.64 Круглая 6 16 ER/L 6 Rnd 9 20 0.42 0.63 0.38 0.57 0.34 0.50 0.27 0.41 0.59 0.88 0.50-1.50 48-16 16 ER/L A60 (1) 0.22 0.33 0.20 0.30 0.18 0.26 0.14 0.21 0.31 0.46 Неполный профиль 1.75-3.00 14-8 16ER/LG60 0.50 0.75 0.45 0.68 0.40 0.60 0.33 0.49 0.70 1.05 60° 0.50-3.00 48-8 16ER/LAG60 0.24 0.36 0.22 0.32 0.19 0.29 0.16 0.23 0.34 0.50 3.50-5.00 7-5 22 ER/L N60 0.41 0.62 0.37 0.56 0.33 0.50 0.27 0.40 0.57 0.87 Неполный профиль 1.75-3.00 14-8 16ER/LG55 0.50 0.75 0.45 0.68 0.40 0.60 0.33 0.49 0.70 1.05 55° 0.50-3.00 48-8 16ER/LAG55 0.22 0.33 0.20 0.30 0.18 0.26 0.14 0.21 0.31 0.46 (1) На количество проходов для соответствующего шага (2) Метод “подача с равной глубиной” (3) Метод “уменьшение глубины на каждый проход” 666 ISCAR
