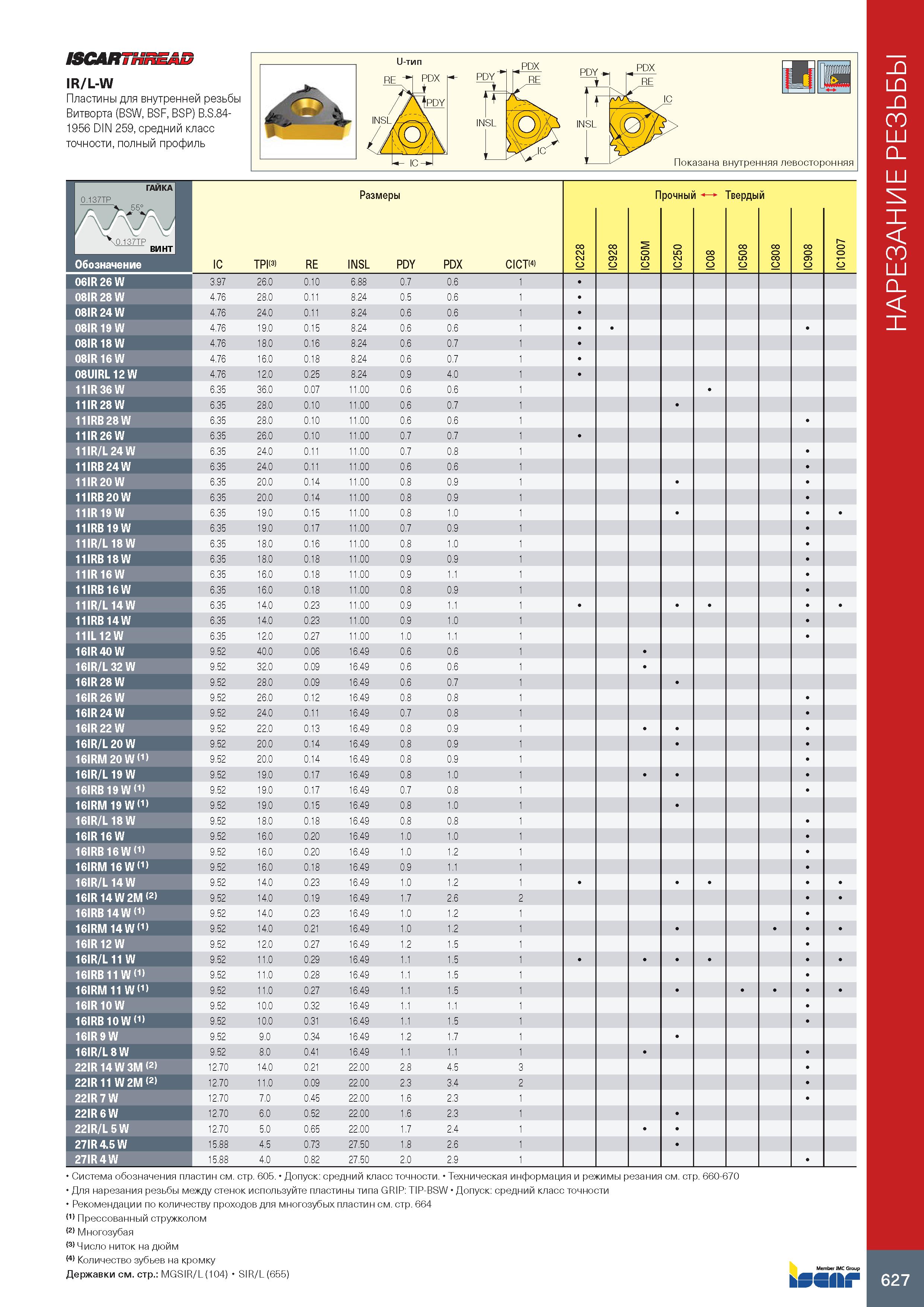

ISCARTHREAD IR/L-W Пластины для внутренней резьбы Витворта (BSW, BSF, BSP) B.S.84-1956 DIN 259, средний класс точности, полный профиль ГАЙКА 0.137TP trjy M \0.137TP I ВИНТ Обозначение 06IR 26 W 08IR 28 W 08IR 24 W 08IR 19 W 08IR 18 W 08IR 16 W 08UIRL 12 W 11IR 36 W 11IR 28 W 11IRB 28 W 11IR 26 W 11IR/L 24 W 11IRB 24 W 11IR 20 W 11IRB 20 W 11IR19 W 11IRB 19 W 11IR/L 18 W 11IRB 18 W 11IR 16 W 11IRB 16 W 11IR/L 14 W 11IRB 14 W 11IL 12 W 16IR 40 W 16IR/L 32 W 16IR 28 W 16IR 26 W 16IR 24 W 16IR 22 W 16IR/L 20 W 16IRM 20 W (1) 16IR/L 19 W 16IRB 19 W (1) 16IRM 19 W (1) 16IR/L 18 W 16IR 16 W 16IRB 16 W (1) 16IRM 16 W (1) 16IR/L 14 W 16IR 14 W 2M (2) 16IRB 14 W (1) 16IRM 14 W (1) 16IR 12 W 16IR/L 11 W 16IRB 11 W (1) 16IRM 11 W (1) 16IR 10 W 16IRB 10 W (1) 16IR 9 W 16IR/L 8 W 22IR 14 W 3M (2) 22IR 11 W 2M (2) 22IR 7 W 22IR 6 W 22IR/L 5W 27IR 4.5 W 27IR 4 W Размеры IC TPI(3) RE INSL PDY PDX CICT(4) IC228 IC928 IC50M IC250 8 о IC IC508 IC808 IC908 3.97 26.0 0.10 6.88 0.7 0.6 1 4.76 28.0 0.11 8.24 0.5 0.6 1 4.76 24.0 0.11 8.24 0.6 0.6 1 4.76 19.0 0.15 8.24 0.6 0.6 1 4.76 18.0 0.16 8.24 0.6 0.7 1 4.76 16.0 0.18 8.24 0.6 0.7 1 4.76 12.0 0.25 8.24 0.9 4.0 1 6.35 36.0 0.07 11.00 0.6 0.6 1 6.35 28.0 0.10 11.00 0.6 0.7 1 6.35 28.0 0.10 11.00 0.6 0.6 1 6.35 26.0 0.10 11.00 0.7 0.7 1 6.35 24.0 0.11 11.00 0.7 0.8 1 6.35 24.0 0.11 11.00 0.6 0.6 1 6.35 20.0 0.14 11.00 0.8 0.9 1 6.35 20.0 0.14 11.00 0.8 0.9 1 6.35 19.0 0.15 11.00 0.8 1.0 1 6.35 19.0 0.17 11.00 0.7 0.9 1 6.35 18.0 0.16 11.00 0.8 1.0 1 6.35 18.0 0.18 11.00 0.9 0.9 1 6.35 16.0 0.18 11.00 0.9 1.1 1 6.35 16.0 0.18 11.00 0.8 0.9 1 6.35 14.0 0.23 11.00 0.9 1.1 1 6.35 14.0 0.23 11.00 0.9 1.0 1 6.35 12.0 0.27 11.00 1.0 1.1 1 9.52 40.0 0.06 16.49 0.6 0.6 1 9.52 32.0 0.09 16.49 0.6 0.6 1 9.52 28.0 0.09 16.49 0.6 0.7 1 9.52 26.0 0.12 16.49 0.8 0.8 1 9.52 24.0 0.11 16.49 0.7 0.8 1 9.52 22.0 0.13 16.49 0.8 0.9 1 9.52 20.0 0.14 16.49 0.8 0.9 1 9.52 20.0 0.14 16.49 0.8 0.9 1 9.52 19.0 0.17 16.49 0.8 1.0 1 9.52 19.0 0.17 16.49 0.7 0.8 1 9.52 19.0 0.15 16.49 0.8 1.0 1 9.52 18.0 0.18 16.49 0.8 0.8 1 9.52 16.0 0.20 16.49 1.0 1.0 1 9.52 16.0 0.20 16.49 1.0 1.2 1 9.52 16.0 0.18 16.49 0.9 1.1 1 9.52 14.0 0.23 16.49 1.0 1.2 1 9.52 14.0 0.19 16.49 1.7 2.6 9.52 14.0 0.23 16.49 1.0 1.2 1 9.52 14.0 0.21 16.49 1.0 1.2 1 9.52 12.0 0.27 16.49 1.2 1.5 1 9.52 11.0 0.29 16.49 1.1 1.5 1 9.52 11.0 0.28 16.49 1.1 1.5 1 9.52 11.0 0.27 16.49 1.1 1.5 1 9.52 10.0 0.32 16.49 1.1 1.1 1 9.52 10.0 0.31 16.49 1.1 1.5 1 9.52 9.0 0.34 16.49 1.2 1.7 1 9.52 8.0 0.41 16.49 1.1 1.1 1 12.70 14.0 0.21 22.00 2.8 4.5 3 12.70 11.0 0.09 22.00 2.3 3.4 2 12.70 7.0 0.45 22.00 1.6 2.3 1 12.70 6.0 0.52 22.00 1.6 2.3 1 12.70 5.0 0.65 22.00 1.7 2.4 1 15.88 4.5 0.73 27.50 1.8 2.6 1 15.88 4.0 0.82 27.50 2.0 2.9 1 Прочный -i Твердый Система обозначения пластин см. стр. 605. Допуск: средний класс точности. Техническая информация и режимы резания см. стр. 660-670 Для нарезания резьбы между стенок используйте пластины типа GRIP: TIP-BSW Допуск: средний класс точности Рекомендации по количеству проходов для многозубых пластин см. стр. 664 (1) Прессованный стружколом (2) Многозубая (3) Число ниток на дюйм (4) Количество зубьев на кромку Державки см. стр.: MGSIR/L (104) SIR/L (655) Member JMC Group 627 Нарезание резьбы на токарном станке
