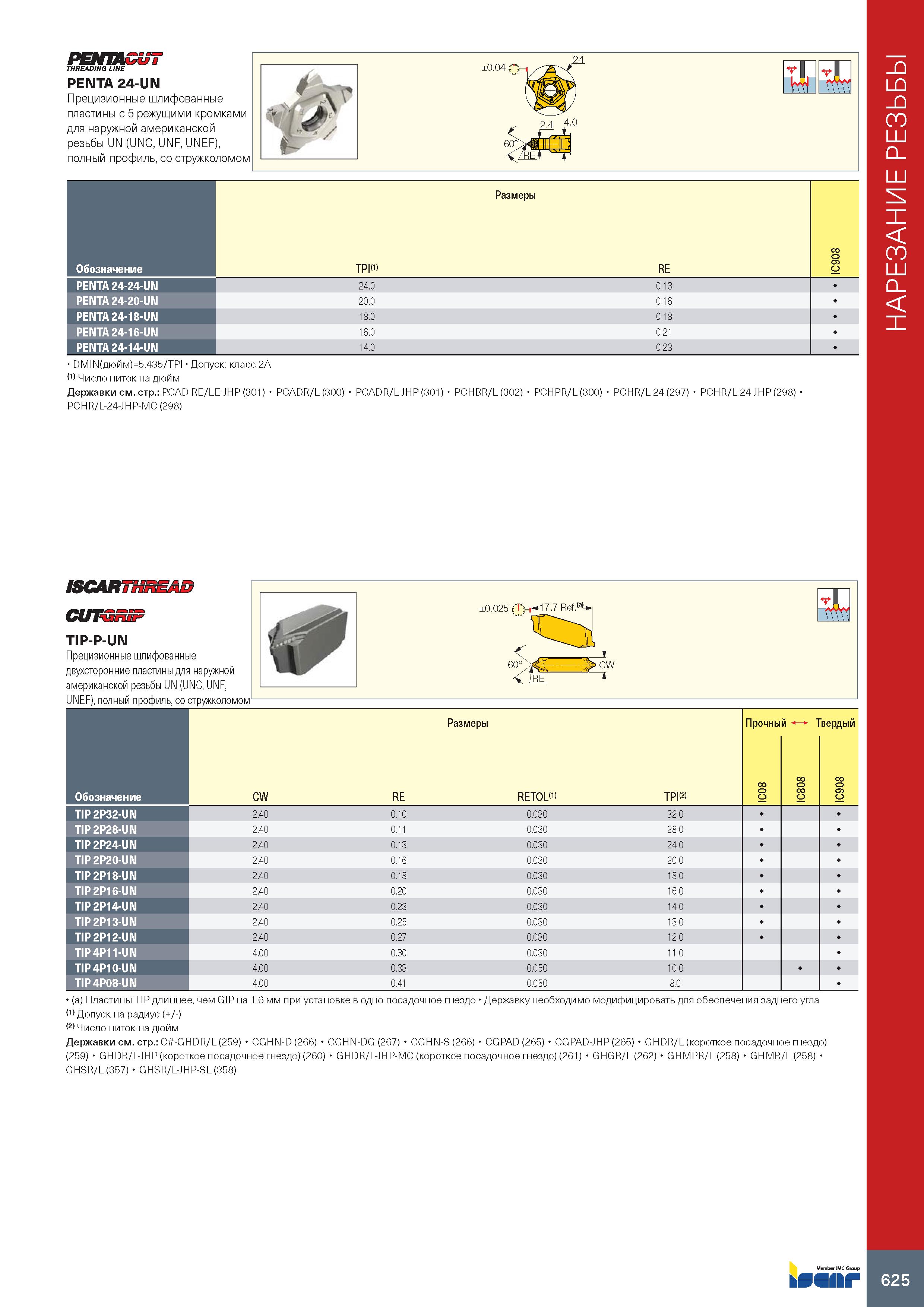

PEH1ACU7 THREADING LINE PENTA 24-UN Прецизионные шлифованные пластины с 5 режущими кромками для наружной американской резьбы UN (UNC, UNF, UNEF), полный профиль, со стружколомом 24 Размеры Обозначение TPI(1) RE IC908 PENTA 24-24-UN 24.0 0.13 PENTA 24-20-UN 20.0 0.16 PENTA 24-18-UN 18.0 0.18 PENTA 24-16-UN 16.0 0.21 PENTA 24-14-UN 14.0 0.23 DMIN(дюйм)=5.435/TPI Допуск: класс 2A (1> Число ниток на дюйм Державки см. стр.: PCAD RE/LE-JHP (301) PCADR/L (300) PCADR/L-JHP (301) PCHBR/L (302) PCHPR/L (300) PCHR/L-24 (297) PCHR/L-24-JHP (298) PCHR/L-24-JHP-MC (298) ISCARTHi CUTGniP TIP-P-UN Прецизионные шлифованные двухсторонние пластины для наружной американской резьбы UN (UNC, UNF, UNEF), полный профиль, со стружколомом ±0.025 0=Г 17'7 Ref'14 Обозначение Размеры Прочный i’ Твердый CW RE RETOLD TPI 2> 8 0 IC 8 0 8 IC IC908 TIP 2P32-UN 2.40 0.10 0 030 32.0 TIP 2P28-UN 2.40 0.11 0 030 28.0 TIP 2P24UN 2.40 0.13 0 030 24.0 TIP 2P20-UN 2.40 0.16 0 030 20.0 TIP 2P18-UN 2.40 0.18 0 030 18.0 TIP 2P16-UN 2.40 0.20 0 030 16.0 TIP 2P14-UN 2.40 0.23 0 030 14.0 TIP 2P13-UN 2.40 0.25 0 030 13.0 TIP 2P12-UN 2.40 0.27 0 030 12.0 TIP 4P11-UN 4.00 0.30 0 030 11.0 TIP 4P10-UN 4.00 0.33 0 050 10.0 TIP 4P08-UN 4.00 0.41 0 050 8.0 (a) Пластины TIP длиннее, чем GIP на 1.6 мм при установке в одно посадочное гнездо Державку необходимо модифицировать для обеспечения заднего угла (1> Допуск на радиус (+/-) (2> Число ниток на дюйм Державки см. стр.: C -GHDR/L (259) CGHN-D (266) CGHN-DG (267) CGHN-S (266) CGPAD (265) CGPAD-JHP (265) GHDR/L (короткое посадочное гнездо) (259) GHDR/L-JHP (короткое посадочное гнездо) (260) GHDR/L-JHP-MC (короткое посадочное гнездо) (261) GHGR/L (262) GHMPR/L (258) GHMR/L (258) GHSR/L (357) GHSR/L-JHP-SL (358) bSSflkf CW RE 625 Нарезание резьбы на токарном станке
