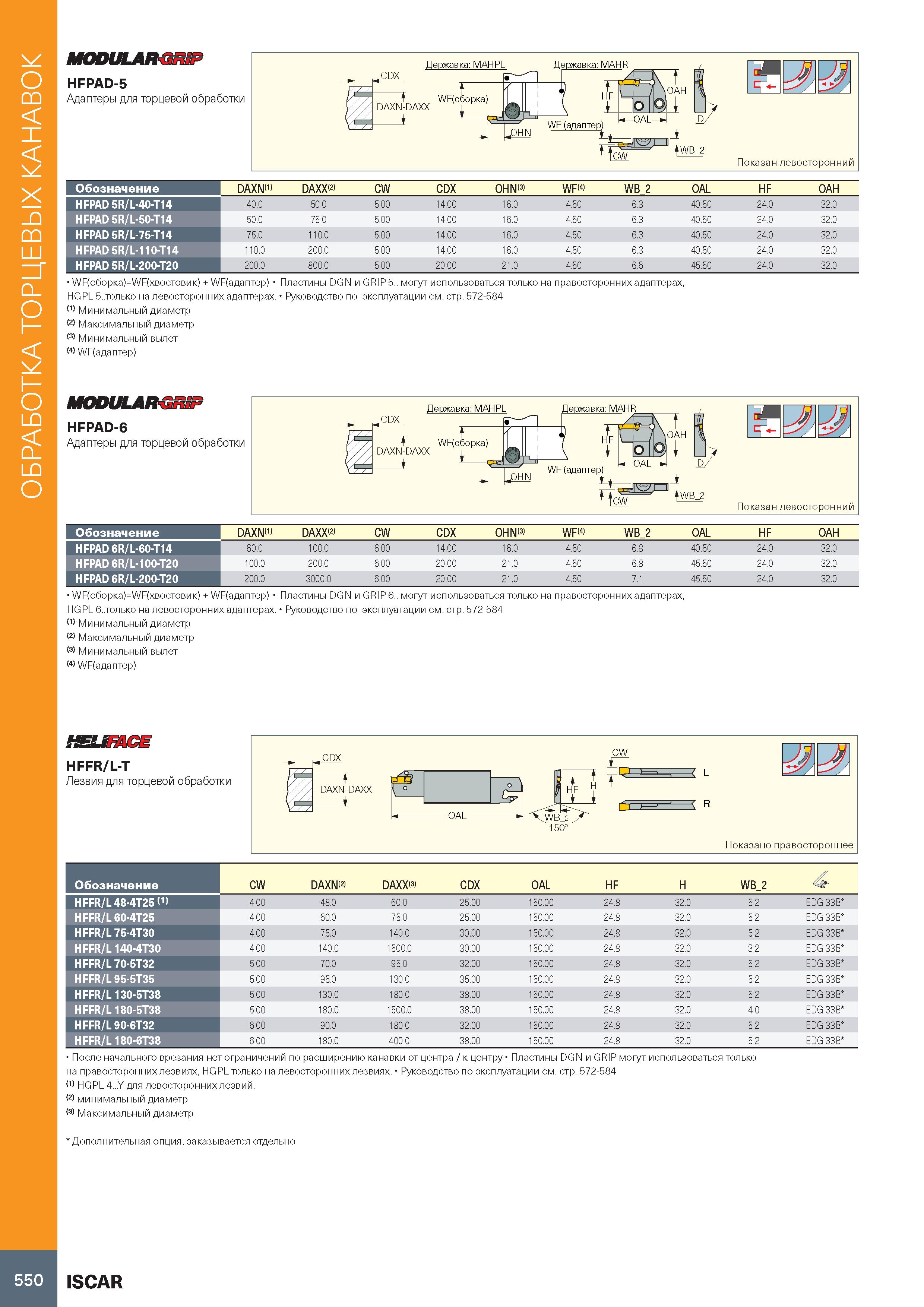

Обработка торцевых канавок MODULAHGRSF HFPAD-5 Адаптеры для торцевой обработки Обозначение DAXN(1) DAXX(2) CW CDX OHN(3) WF(4) WB 2 OAL HF OAH HFPAD 5R/L-40-T14 40.0 50.0 5.00 14.00 16.0 4.50 6.3 40.50 24.0 32.0 HFPAD 5R/L-50-T14 50.0 75.0 5.00 14.00 16.0 4.50 6.3 40.50 24.0 32.0 HFPAD 5R/L-75-T14 75.0 110.0 5.00 14.00 16.0 4.50 6.3 40.50 24.0 32.0 HFPAD 5R/L-110-T14 110.0 200.0 5.00 14.00 16.0 4.50 6.3 40.50 24.0 32.0 HFPAD 5R/L-200-T20 200.0 800.0 5.00 20.00 21.0 4.50 6.6 45.50 24.0 32.0 WF(сборка)=WF(хвостовик) + WF(адаптер) Пластины DGN и GRIP 5.. могут использоваться только на правосторонних адаптерах, HGPL 5..только на левосторонних адаптерах. Руководство по эксплуатации см. стр. 572-584 (1) Минимальный диаметр (2) Максимальный диаметр (3) Минимальный вылет (4) WF(адаптер) MODULARGRSP HFPAD-6 Адаптеры для торцевой обработки Обозначение HFPAD 6R/L-60-T14 HFPAD 6R/L-100-T20 HFPAD 6R/L-200-T20 DAXN(1) DAXX(2) CW CDX OHN(3) WF(4) WB 2 OAL HF OAH 60.0 100.0 6.00 14.00 16.0 4.50 6.8 40.50 24.0 32.0 100.0 200.0 6.00 20.00 21.0 4.50 6.8 45.50 24.0 32.0 200.0 3000.0 6.00 20.00 21.0 4.50 7.1 45.50 24.0 32.0 WF(сборка)=WF(хвостовик) + WF(адаптер) Пластины DGN и GRIP 6.. могут использоваться только на правосторонних адаптерах, HGPL 6..только на левосторонних адаптерах. Руководство по эксплуатации см. стр. 572-584 (1) Минимальный диаметр (2) Максимальный диаметр (3) Минимальный вылет (4) WF(адаптер) HEUHACE HFFR/L-T Лезвия для торцевой обработки Обозначение CW DAXN(2) DAXX(3) CDX OAL HF H WB 2 HFFR/L 48-4T25 (1) 4.00 48.0 60.0 25.00 150 00 24 8 32.0 5.2 EDG 33B HFFR/L 60-4T25 4.00 60.0 75.0 25.00 150 00 24 8 32.0 5.2 EDG 33B HFFR/L 75-4T30 4.00 75.0 140.0 30.00 150 00 24 8 32.0 5.2 EDG 33B HFFR/L 140-4T30 4.00 140.0 1500.0 30.00 150 00 24 8 32.0 3.2 EDG 33B HFFR/L 70-5T32 5.00 70.0 95.0 32.00 150 00 24 8 32.0 5.2 EDG 33B HFFR/L 95-5T35 5.00 95.0 130.0 35.00 150 00 24 8 32.0 5.2 EDG 33B HFFR/L 130-5T38 5.00 130.0 180.0 38.00 150 00 24 8 32.0 5.2 EDG 33B HFFR/L 180-5T38 5.00 180.0 1500.0 38.00 150 00 24 8 32.0 4.0 EDG 33B HFFR/L 90-6T32 6.00 90.0 180.0 32.00 150 00 24 8 32.0 5.2 EDG 33B HFFR/L 180-6T38 6.00 180.0 400.0 38.00 150 00 24 8 32.0 5.2 EDG 33B После начального врезания нет ограничений по расширению канавки от центра / к центру Пластины DGN и GRIP могут использоваться только на правосторонних лезвиях, HGPL только на левосторонних лезвиях. Руководство по эксплуатации см. стр. 572-584 (1) HGPL 4...Y для левосторонних лезвий. (2) минимальный диаметр (3) Максимальный диаметр Дополнительная опция, заказывается отдельно 550 ISCAR
