553 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.549

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 549 0553 Lab2u

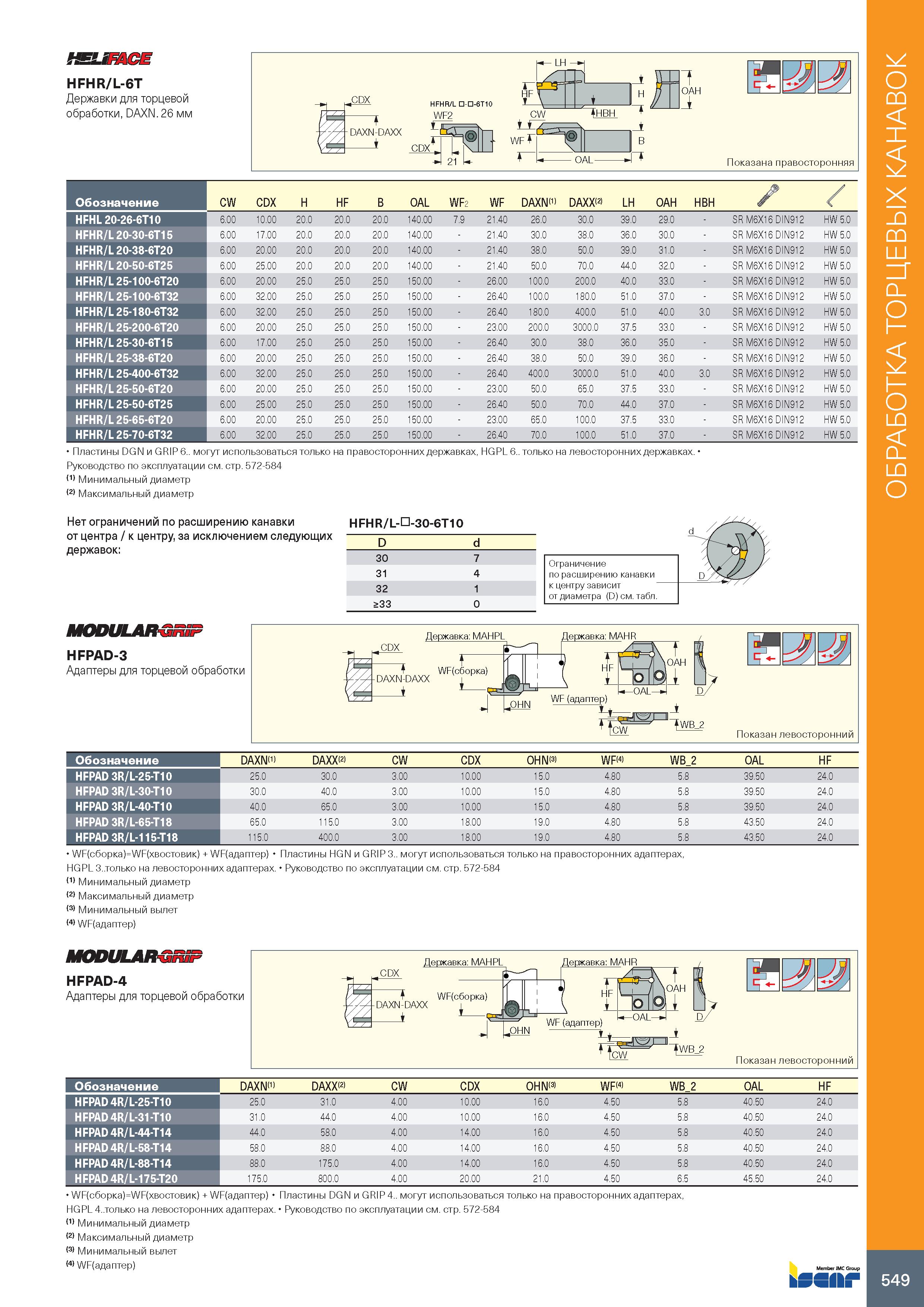

ШиЕЛСЕ HFHR/L-6T Державки для торцевой обработки, DAXN. 26 мм Обозначение CW CDX H HF B OAL WF2 WF DAXN(1) DAXX 2) LH OAH HBH / HFHL 20-26-6T10 6 00 10.00 20.0 20.0 20.0 140 00 7.9 21.40 26.0 30.0 39.0 29.0 SR M6X16 DIN912 HW 5.0 HFHR/L 20-30-6T15 6 00 17.00 20.0 20.0 20.0 140 00 21.40 30.0 38.0 36.0 30.0 SR M6X16 DIN912 HW 5.0 HFHR/L 20-38-6T20 6 00 20.00 20.0 20.0 20.0 140 00 21.40 38.0 50.0 39.0 31.0 SR M6X16 DIN912 HW 5.0 HFHR/L 20-50-6T25 6 00 25.00 20.0 20.0 20.0 140 00 21.40 50.0 70.0 44.0 32.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-100-6T20 6 00 20.00 25.0 25.0 25.0 150 00 26.00 100.0 200.0 40.0 33.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-100-6T32 6 00 32.00 25.0 25.0 25.0 150 00 26.40 100.0 180.0 51.0 37.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-180-6T32 6 00 32.00 25.0 25.0 25.0 150 00 26.40 180.0 400.0 51.0 40.0 3.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-200-6T20 6 00 20.00 25.0 25.0 25.0 150 00 23.00 200.0 3000.0 37.5 33.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-30-6T15 6 00 17.00 25.0 25.0 25.0 150 00 26.40 30.0 38.0 36.0 35.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-38-6T20 6 00 20.00 25.0 25.0 25.0 150 00 26.40 38.0 50.0 39.0 36.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-400-6T32 6 00 32.00 25.0 25.0 25.0 150 00 26.40 400.0 3000.0 51.0 40.0 3.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-50-6T20 6 00 20.00 25.0 25.0 25.0 150 00 23.00 50.0 65.0 37.5 33.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-50-6T25 6 00 25.00 25.0 25.0 25.0 150 00 26.40 50.0 70.0 44.0 37.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-65-6T20 6 00 20.00 25.0 25.0 25.0 150 00 23.00 65.0 100.0 37.5 33.0 SR M6X16 DIN912 HW 5.0 HFHR/L 25-70-6T32 6 00 32.00 25.0 25.0 25.0 150 00 26.40 70.0 100.0 51.0 37.0 SR M6X16 DIN912 HW 5.0 Пластины DGN и GRIP 6.. могут использоваться только на правосторонних державках, HGPL 6.. только на левосторонних державках. Руководство по эксплуатации см. стр. 572-584 (1) Минимальный диаметр (2) Максимальный диаметр Нет ограничений по расширению канавки от центра / к центру, за исключением следующих державок: MODULAR-GniP HFHR/L-D-30-6T10 D d 30 7 31 4 32 1 >33 0 HFPAD-3 Адаптеры для торцевой обработки Ограничение по расширению канавки к центру зависит от диаметра (D) см. табл. CDX Державка: MAHPL Г И WF(c6opKa) DAXN-DAXX I т. Державка: MAHR г HF i WF (адаптер) few J-II —- шж Показан левосторонний OHN Обозначение DAXNI1) DAXX(2) CW CDX OHN(3) WF(4) WB 2 OAL HF HFPAD 3R/L-25-T10 25.0 30.0 3.00 10.00 15.0 4.80 5.8 39.50 24.0 HFPAD 3R/L-30-T10 30.0 40.0 3.00 10.00 15.0 4.80 5.8 39.50 24.0 HFPAD 3R/L-40-T10 40.0 65.0 3.00 10.00 15.0 4.80 5.8 39.50 24.0 HFPAD 3R/L-65-T18 65.0 115.0 3.00 18.00 19.0 4.80 5.8 43.50 24.0 HFPAD 3R/L-115-T18 115.0 400.0 3.00 18.00 19.0 4.80 5.8 43.50 24.0 WF(сборка)=WF(хвостовик) + WF(адаптер) Пластины HGN и GRIP 3.. могут использоваться только на правосторонних адаптерах, HGPL 3..только на левосторонних адаптерах. Руководство по эксплуатации см. стр. 572-584 (1) Минимальный диаметр (2) Максимальный диаметр (3) Минимальный вылет (4) WF(адаптер) MODULAR-GRSF HFPAD-4 Адаптеры для торцевой обработки CDX Державка: MAHPL И Державка: MAHR WF(c6opKa) DAXN-DAXX ) ж/ г HF L OHN WF (адаптер) OAL 1 OAH Ш. шж cw WB 2 Показан левосторонний Обозначение DAXN(1) DAXX(2) CW CDX OHN(3) WF(4) WB 2 OAL HF HFPAD 4R/L-25-T10 25.0 31.0 4.00 10.00 16.0 4.50 5.8 40.50 24.0 HFPAD 4R/L-31-T10 31.0 44.0 4.00 10.00 16.0 4.50 5.8 40.50 24.0 HFPAD 4R/L-44-T14 44.0 58.0 4.00 14.00 16.0 4.50 5.8 40.50 24.0 HFPAD 4R/L-58-T14 58.0 88.0 4.00 14.00 16.0 4.50 5.8 40.50 24.0 HFPAD 4R/L-88-T14 88.0 175.0 4.00 14.00 16.0 4.50 5.8 40.50 24.0 HFPAD 4R/L-175-T20 175.0 800.0 4.00 20.00 21.0 4.50 6.5 45.50 24.0 WF(сборка)=WF(хвостовик) + WF(адаптер) Пластины DGN и GRIP 4.. могут использоваться только на правосторонних адаптерах, HGPL 4..только на левосторонних адаптерах. Руководство по эксплуатации см. стр. 572-584 (1) Минимальный диаметр (2) Максимальный диаметр (3) Минимальный вылет № WF(адаптер) м,„,ь.,1мсо„,„, kSSIir Обработка торцевых канавок
