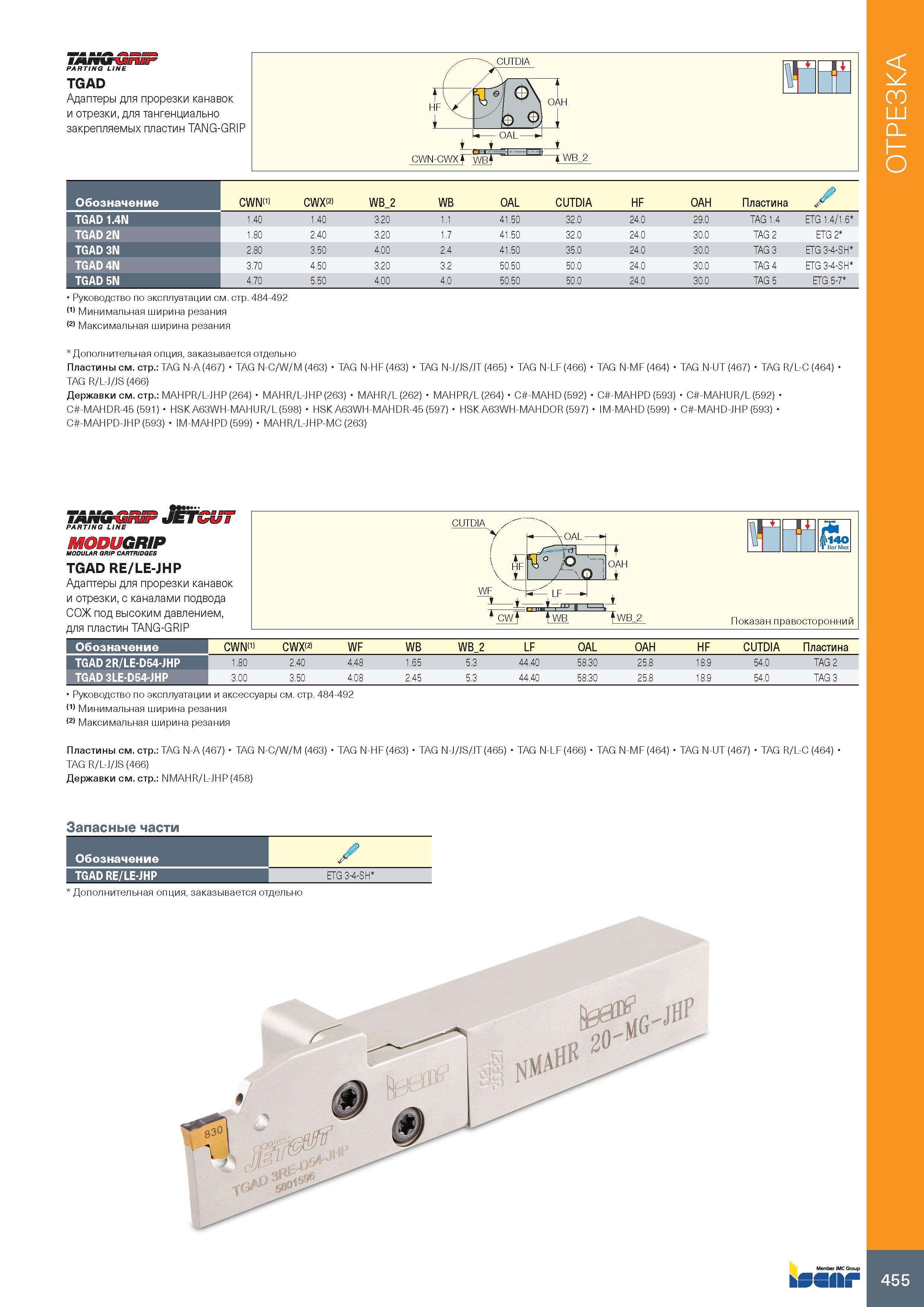

459 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.455

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 455 0459 Lab2u

tj PARTING LINE TGAD Адаптеры для прорезки канавок и отрезки, для тангенциально закрепляемых пластин TANG-GRIP Обозначение CWN(1) CWX(2) WB 2 WB OAL CUTDIA HF OAH Пластина / TGAD 1.4N 1.40 1.40 3.20 1.1 41.50 32.0 24.0 29.0 TAG 1.4 ETG 1.4/1.6 TGAD 2N 1.80 2.40 3.20 1.7 41.50 32.0 24.0 30.0 TAG 2 ETG 2 TGAD 3N 2.80 3.50 4.00 2.4 41.50 35.0 24.0 30.0 TAG 3 ETG 3-4-SH TGAD 4N 3.70 4.50 3.20 3.2 50.50 50.0 24.0 30.0 TAG 4 ETG 3-4-SH TGAD 5N 4.70 5.50 4.00 4.0 50.50 50.0 24.0 30.0 TAG 5 ETG 5-7 Руководство по эксплуатации см. стр. 484-492 (1) Минимальная ширина резания (2) Максимальная ширина резания Дополнительная опция, заказывается отдельно Пластины см. стр.: TAG N-A (467) TAG N-C/W/M (463) TAG N-HF (463) TAG N-J/JS/JT (465) TAG N-LF (466) TAG N-MF (464) TAG N-UT (467) TAG R/L-C (464) TAG R/L-J/JS (466) Державки см. стр.: MAHPR/L-JHP (264) MAHR/L-JHP (263) MAHR/L (262) MAHPR/L (264) C -MAHD (592) C -MAHPD (593) C -MAHUR/L (592) C -MAHDR-45 (591) HSK A63WH-MAHUR/L (598) HSK A63WH-MAHDR-45 (597) HSK A63WH-MAHDOR (597) IM-MAHD (599) C -MAHD-JHP (593) C -MAHPD-JHP (593) IM-MAHPD (599) MAHR/L-JHP-MC (263) TANG-GRiF JMrCUT PARTING LINE MODUGRIP MODULAR GRIP CARTRIDGES TGAD RE/LE-JHP Адаптеры для прорезки канавок и отрезки, с каналами подвода СОЖ под высоким давлением, для пластин TANG-GRIP CUTDIA 1 OAH i JWB 2 IHF№ 'I Bar Max Показан правосторонний Обозначение CWN(1) CWX(2) WF WB WB 2 LF OAL OAH HF CUTDIA Пластина TGAD 2R/LE-D54-JHP 1.80 2.40 4.48 1.65 5.3 44.40 58.30 25.8 18.9 54.0 TAG 2 TGAD 3LE-D54-JHP 3.00 3.50 4.08 2.45 5.3 44.40 58.30 25.8 18.9 54.0 TAG 3 Руководство по эксплуатации и аксессуары см. стр. 484-492 (1) Минимальная ширина резания (2) Максимальная ширина резания Пластины см. стр.: TAG N-A (467) TAG N-C/W/M (463) TAG N-HF (463) TAG N-J/JS/JT (465) TAG N-LF (466) TAG N-MF (464) TAG N-UT (467) TAG R/L-C (464) TAG R/L-J/JS (466) Державки см. стр.: NMAHR/L-JHP (458) Запасные части Обозначение TGAD RE/LE-JHP ETG 3-4-SH Дополнительная опция, заказывается отдельно bSSflkf 455 Отрезка на токарном станке
