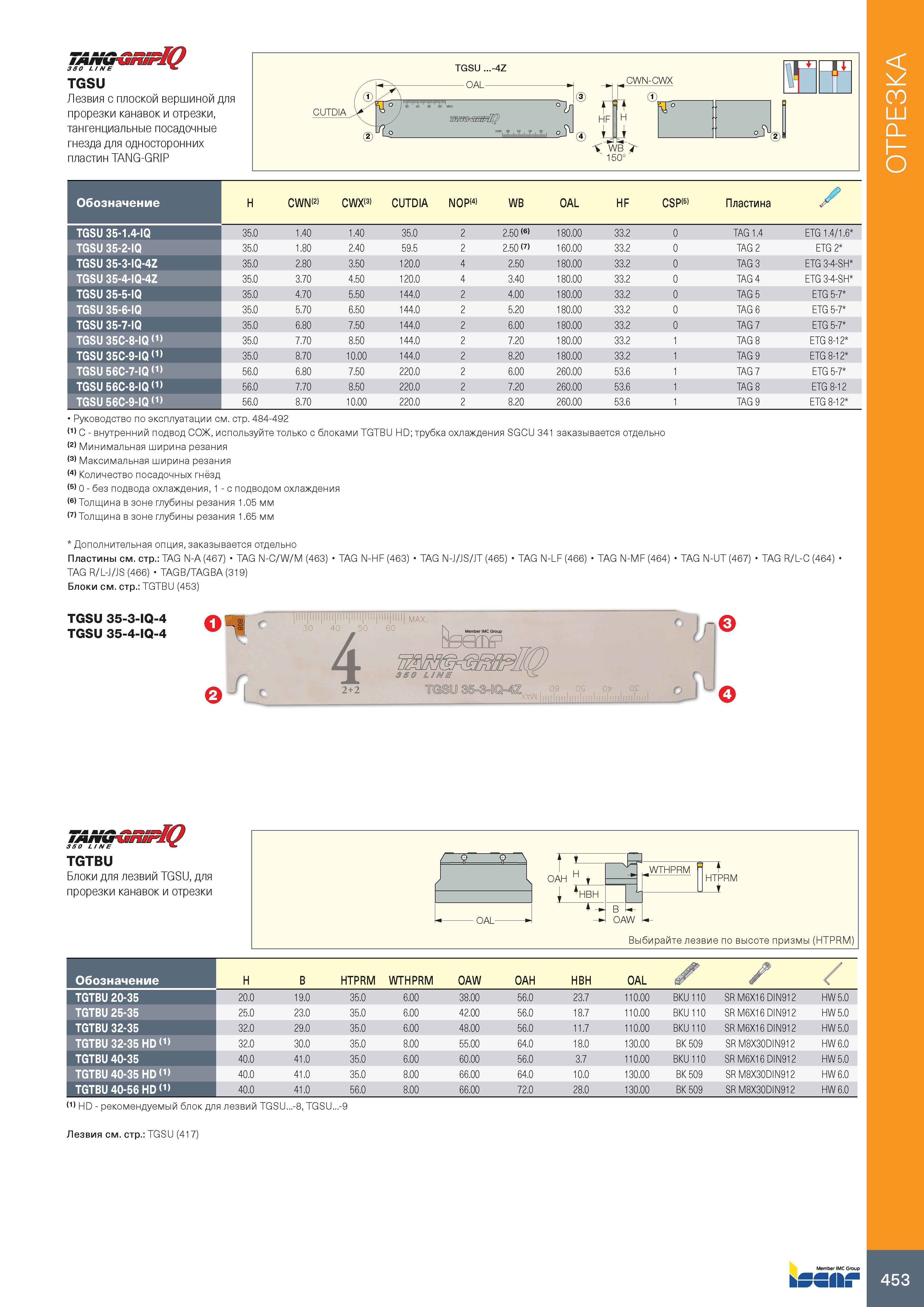

Яа 3S0 LINE TGSU Лезвия с плоской вершиной для прорезки канавок и отрезки, тангенциальные посадочные гнезда для односторонних пластин TANG-GRIP CUTDIA ЗЛ WB > 150° -0AL- -r J 30 40 a 60 MAX. . ' швтшвЕНЦ) 01 ...” . “llllliuill t HF Г4 1 H 1 ' o> 2 1 В Обозначение CWN(2) CWX(3> CUTDIA NOP(4) WB OAL HF CSP(5> Пластина TGSU 35-1.4-IQ 35.0 1.40 1.40 35.0 2 2.50 6> 180.00 33.2 0 TAG 1.4 ETG 1.4/1.6 TGSU 35-2-IQ 35.0 1.80 2.40 59.5 2 2.50 7> 160.00 33.2 0 TAG 2 ETG 2 TGSU 35-3-IQ-4Z 35.0 2.80 3.50 120.0 4 2.50 180.00 33.2 0 TAG 3 ETG 3-4-SH TGSU 35-4-IQ-4Z 35.0 3.70 4.50 120.0 4 3.40 180.00 33.2 0 TAG 4 ETG 3-4-SH TGSU 35-5-IQ 35.0 4.70 5.50 144.0 2 4.00 180.00 33.2 0 TAG 5 ETG 5-7 TGSU 35-6-IQ 35.0 5.70 6.50 144.0 2 5.20 180.00 33.2 0 TAG 6 ETG 5-7 TGSU 35-7-IQ 35.0 6.80 7.50 144.0 2 6.00 180.00 33.2 0 TAG 7 ETG 5-7 TGSU 35C-8-IQ (1) 35.0 7.70 8.50 144.0 2 7.20 180.00 33.2 1 TAG 8 ETG 8-12 TGSU 35C-9-IQ (1) 35.0 8.70 10.00 144.0 2 8.20 180.00 33.2 1 TAG 9 ETG 8-12 TGSU 56C-7-IQ (1) 56.0 6.80 7.50 220.0 2 6.00 260.00 53.6 1 TAG 7 ETG 5-7 TGSU 56C-8-IQ (1) 56.0 7.70 8.50 220.0 2 7.20 260.00 53.6 1 TAG 8 ETG 8-12 TGSU 56C-9-IQ (1) 56.0 8.70 10.00 220.0 2 8.20 260.00 53.6 1 TAG 9 ETG 8-12 Руководство по эксплуатации см. стр. 484-492 (1) C - внутренний подвод СОЖ, используйте только с блоками TGTBU HD; трубка охлаждения SGCU 341 заказывается отдельно (2) Минимальная ширина резания (3) Максимальная ширина резания (4) Количество посадочных гнёзд 5> 0 - без подвода охлаждения, 1 - с подводом охлаждения (6) Толщина в зоне глубины резания 1.05 мм 7> Толщина в зоне глубины резания 1.65 мм Дополнительная опция, заказывается отдельно Пластины см. стр.: TAG N-A (467) TAG N-C/W/M (463) TAG R/L-J/JS (466) TAGB/TAGBA (319) Блоки см. стр.: TGTBU (453) TAG N-HF (463) TAG N-J/JS/JT (465) TAG N-LF (466) TAG N-MF (464) TAG N-UT (467) TAG R/L-C (464) TGSU 35-3-IQ-4 TGSU 35-4-IQ-4 К Яа 350 LINE TGTBU Блоки для лезвий TGSU, для прорезки канавок и отрезки Обозначение H B HTPRM WTHPRM OAW OAH HBH OAL / ' TGTBU 20-35 О О 19.0 35.0 6.00 38.00 56.0 23.7 110.00 BKU 110 SR M6X16 DIN912 HW 5.0 TGTBU 25-35 25.0 23.0 35.0 6.00 42.00 56.0 18.7 110.00 BKU 110 SR M6X16 DIN912 HW 5.0 TGTBU 32-35 32.0 29.0 35.0 6.00 48.00 56.0 11.7 110.00 BKU 110 SR M6X16 DIN912 HW 5.0 TGTBU 32-35 HD (1) 32.0 30.0 35.0 8.00 55.00 64.0 18.0 130.00 BK 509 SR M8X30DIN912 HW 6.0 TGTBU 40-35 40.0 41.0 35.0 6.00 60.00 56.0 3.7 110.00 BKU 110 SR M6X16 DIN912 HW 5.0 TGTBU 40-35 HD (1) 40.0 41.0 35.0 8.00 66.00 64.0 10.0 130.00 BK 509 SR M8X30DIN912 HW 6.0 TGTBU 40-56 HD (1) 40.0 41.0 56.0 8.00 66.00 72.0 28.0 130.00 BK 509 SR M8X30DIN912 HW 6.0 1> HD - рекомендуемый блок для лезвий TGSU...-8, TGSU...-9 Лезвия см. стр.: TGSU (417) Member IMC Croup bSCIIf TGSU ...-4Z 2 H 453 Отрезка на токарном станке
