448 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.444

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 444 0448 Lab2u

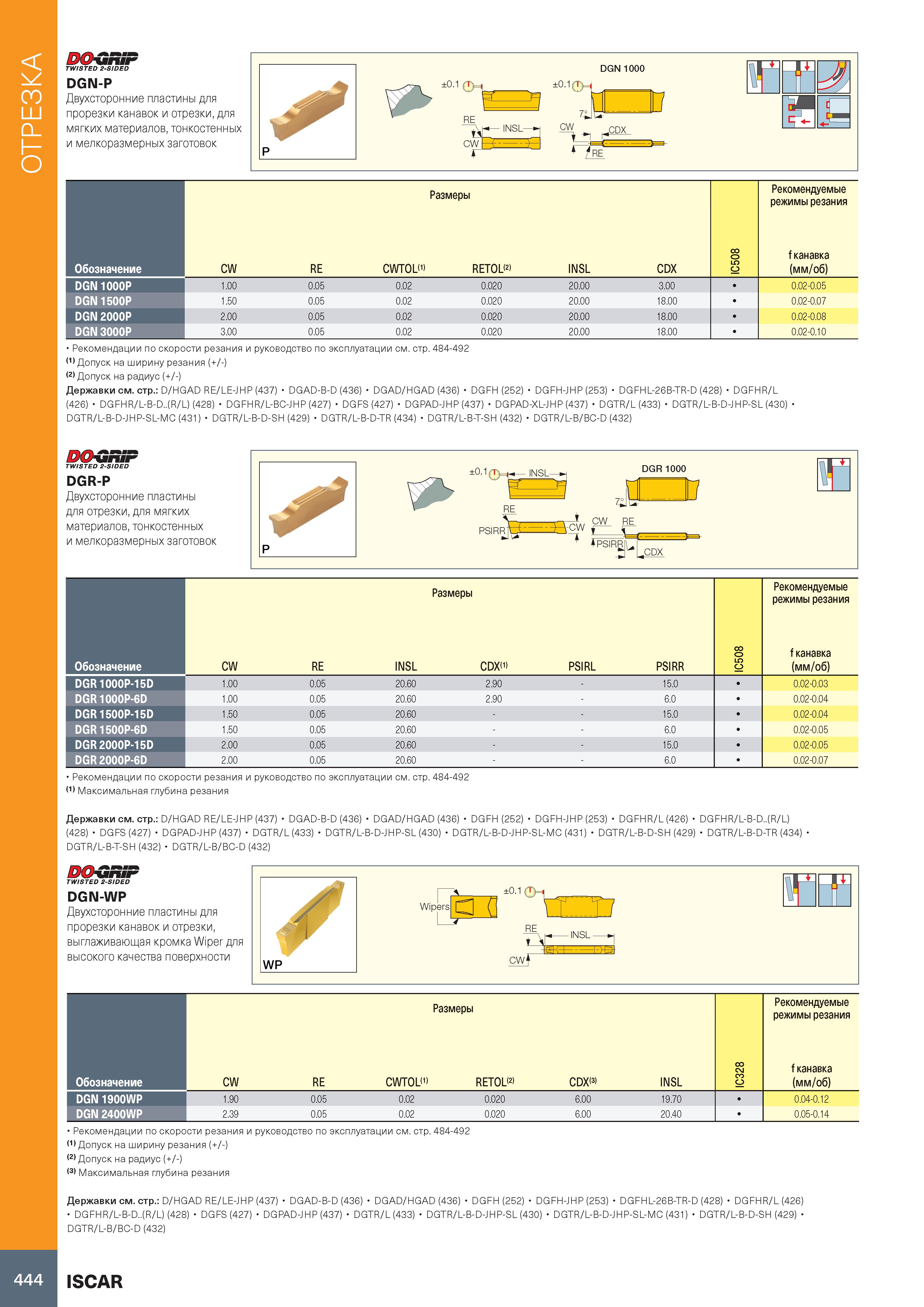

Отрезка на токарном станке DO-GRSP TWISTED 2-SIDED DGN-P Двухсторонние пластины для прорезки канавок и отрезки, для мягких материалов, тонкостенных и мелкоразмерных заготовок Обозначение Размеры IC508 Рекомендуемые режимы резания f канавка (мм/об) CW RE CWTOU1) RETOLM INSL CDX DGN 1000P 1.00 0.05 0.02 0.020 20.00 3.00 0.02-0.05 DGN 1500P 1.50 0.05 0.02 0.020 20.00 18.00 0.02-0.07 DGN 2000P 2.00 0.05 0.02 0.020 20.00 18.00 0.02-0.08 DGN 3000P 3.00 0.05 0.02 0.020 20.00 18.00 0.02-0.10 Рекомендации по скорости резания и руководство по эксплуатации см. стр. 484-492 (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) Державки см. стр.: D/HGAD RE/LE-JHP (437) DGAD-B-D (436) DGAD/HGAD (436) DGFH (252) DGFH-JHP (253) DGFHL-26B-TR-D (428) DGFHR/L (426) DGFHR/L-B-D..(R/L) (428) DGFHR/L-BC-JHP (427) DGFS (427) DGPAD-JHP (437) DGPAD-XL-JHP (437) DGTR/L (433) DGTR/L-B-D-JHP-SL (430) DGTR/L-B-D-JHP-SL-MC (431) DGTR/L-B-D-SH (429) DGTR/L-B-D-TR (434) DGTR/L-B-T-SH (432) DGTR/L-B/BC-D (432) DO-GRSP TWISTED 2-SIDED DGR-P Двухсторонние пластины для отрезки, для мягких материалов, тонкостенных и мелкоразмерных заготовок Обозначение Размеры 8 0 5 IC Рекомендуемые режимы резания f канавка (мм/об) CW RE INSL CDX(') PSIRL PSIRR DGR1000P-15D 1.00 0.05 20.60 2.90 15.0 0.02-0.03 DGR1000P-6D 1.00 0.05 20.60 2.90 6.0 0.02-0.04 DGR 1500P-15D 1.50 0.05 20.60 15.0 0.02-0.04 DGR 1500P-6D 1.50 0.05 20.60 6.0 0.02-0.05 DGR 2000P-15D 2.00 0.05 20.60 15.0 0.02-0.05 DGR 2000P-6D 2.00 0.05 20.60 6.0 0.02-0.07 Рекомендации по скорости резания и руководство по эксплуатации см. стр. 484-492 (1) Максимальная глубина резания Державки см. стр.: D/HGAD RE/LE-JHP (437) DGAD-B-D (436) DGAD/HGAD (436) DGFH (252) DGFH-JHP (253) DGFHR/L (426) DGFHR/L-B-D..(R/L) (428) DGFS (427) DGPAD-JHP (437) DGTR/L (433) DGTR/L-B-D-JHP-SL (430) DGTR/L-B-D-JHP-SL-MC (431) DGTR/L-B-D-SH (429) DGTR/L-B-D-TR (434) DGTR/L-B-T-SH (432) DGTR/L-B/BC-D (432) DO-GRSP TWISTED 2-SIDED DGN-WP Двухсторонние пластины для прорезки канавок и отрезки, выглаживающая кромка Wiper для высокого качества поверхности ±0-1 Oi Wipers В Размеры Рекомендуемые режимы резания Обозначение CW RE CWTOL(1) RETOL(2) CDX(3) INSL IC328 f канавка (мм/об) DGN 1900WP 1.90 0.05 0.02 0.020 6.00 19.70 0.04-0.12 DGN 2400WP 2.39 0.05 0.02 0.020 6.00 20.40 0.05-0.14 Рекомендации по скорости резания и руководство по эксплуатации см. стр. 484-492 (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) (3) Максимальная глубина резания Державки см. стр.: D/HGAD RE/LE-JHP (437) DGAD-B-D (436) DGAD/HGAD (436) DGFH (252) DGFH-JHP (253) DGFHL-26B-TR-D (428) DGFHR/L (426) DGFHR/L-B-D..(R/L) (428) DGFS (427) DGPAD-JHP (437) DGTR/L (433) DGTR/L-B-D-JHP-SL (430) DGTR/L-B-D-JHP-SL-MC (431) DGTR/L-B-D-SH (429) DGTR/L-B/BC-D (432) 444 ISCAR
