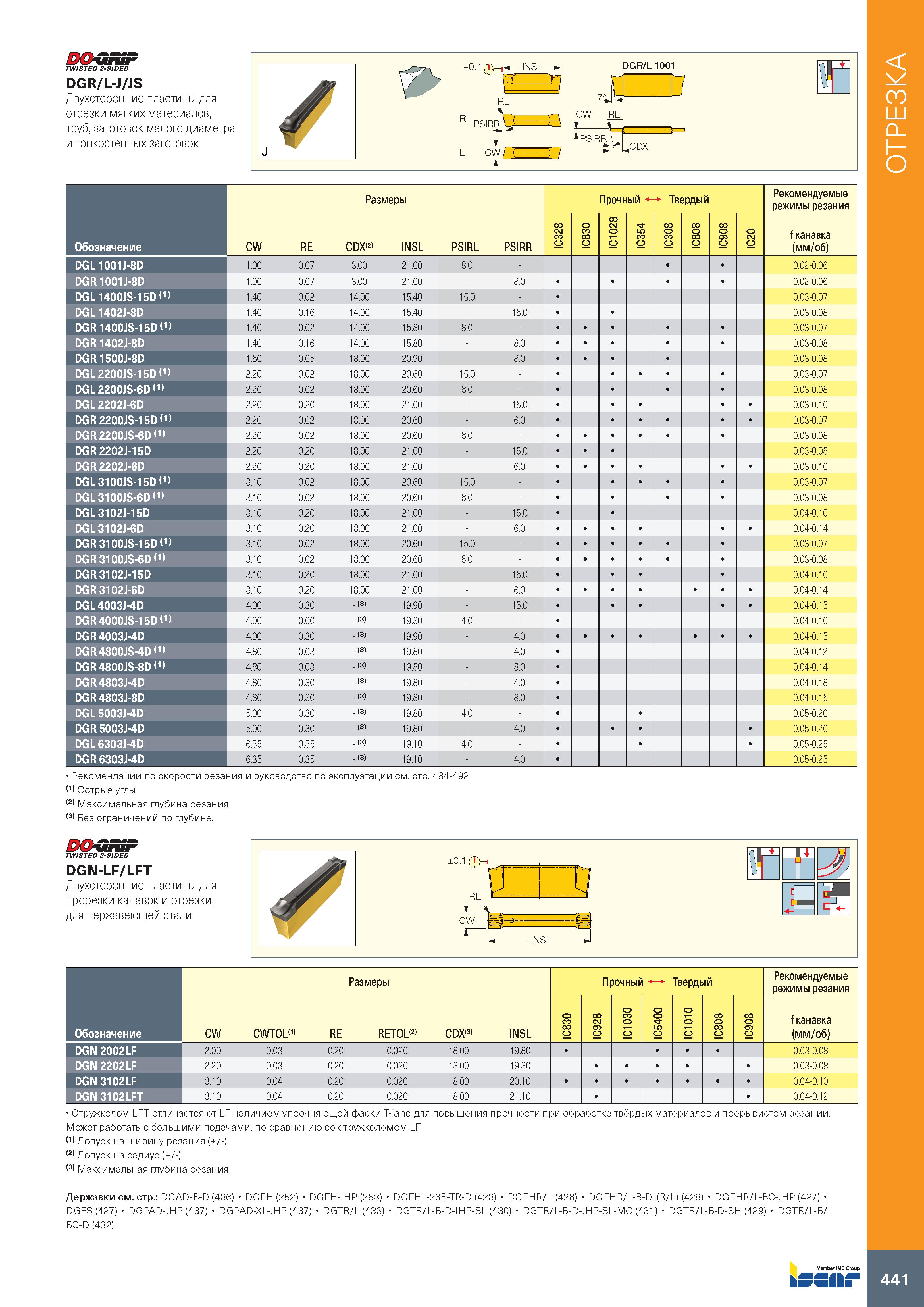

445 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.441

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 441 0445 Lab2u

DO-OnSP TWISTED 2-SIDED DGR/L-J/JS Двухсторонние пластины для отрезки мягких материалов, труб, заготовок малого диаметра и тонкостенных заготовок ±0.1 INSL DGR/L 1001 RE R psirr'cEEEZEB L CWB- — лБ л т CW RE PSIRRJU Размеры Прочный 1 Твердый Рекомендуемь режимы резан Обозначение CW RE CDX 2> INSL PSIRL PSIRR IC328 IC830 IC1028 IC354 IC308 IC808 IC908 f канавка (мм/об) DGL1001J-8D 1.00 0.07 3.00 21.00 8.0 0.02-0.06 DGR1001J-8D 1.00 0.07 3.00 21.00 8.0 0.02-0.06 DGL 1400JS-15D (1> 1.40 0.02 14.00 15.40 15.0 0.03-0.07 DGL 1402J-8D 1.40 0.16 14.00 15.40 15.0 0.03-0.08 DGR 1400JS-15D (1> 1.40 0.02 14.00 15.80 8.0 0.03-0.07 DGR 1402J-8D 1.40 0.16 14.00 15.80 8.0 0.03-0.08 DGR 1500J-8D 1.50 0.05 18.00 20.90 8.0 0.03-0.08 DGL 2200JS-15D (1> 2.20 0.02 18.00 20.60 15.0 0.03-0.07 DGL 2200JS-6D (1> 2.20 0.02 18.00 20.60 6.0 0.03-0.08 DGL 2202J-6D 2.20 0.20 18.00 21.00 15.0 0.03-0.10 DGR 2200JS-15D (1> 2.20 0.02 18.00 20.60 6.0 0.03-0.07 DGR 2200JS-6D (1> 2.20 0.02 18.00 20.60 6.0 0.03-0.08 DGR 2202J-15D 2.20 0.20 18.00 21.00 15.0 0.03-0.08 DGR 2202J-6D 2.20 0.20 18.00 21.00 6.0 0.03-0.10 DGL 3100JS-15D (1> 3.10 0.02 18.00 20.60 15.0 0.03-0.07 DGL 3100JS-6D (1> 3.10 0.02 18.00 20.60 6.0 0.03-0.08 DGL 3102J-15D 3.10 0.20 18.00 21.00 15.0 0.04-0.10 DGL 3102J-6D 3.10 0.20 18.00 21.00 6.0 0.04-0.14 DGR 3100JS-15D (1> 3.10 0.02 18.00 20.60 15.0 0.03-0.07 DGR 3100JS-6D (1> 3.10 0.02 18.00 20.60 6.0 0.03-0.08 DGR 3102J-15D 3.10 0.20 18.00 21.00 15.0 0.04-0.10 DGR 3102J-6D 3.10 0.20 18.00 21.00 6.0 0.04-0.14 DGL 4003J-4D 4.00 0.30 - (3) 19.90 15.0 0.04-0.15 DGR 4000JS-15D (1> 4.00 0.00 - (3) 19.30 4.0 0.04-0.10 DGR 4003J-4D 4.00 0.30 - (3) 19.90 4.0 0.04-0.15 DGR 4800JS-4D (1> 4.80 0.03 - (3) 19.80 4.0 0.04-0.12 DGR 4800JS-8D (1> 4.80 0.03 - (3) 19.80 8.0 0.04-0.14 DGR 4803J-4D 4.80 0.30 - (3) 19.80 4.0 0.04-0.18 DGR 4803J-8D 4.80 0.30 - (3) 19.80 8.0 0.04-0.15 DGL 5003J-4D 5.00 0.30 - (3) 19.80 4.0 0.05-0.20 DGR 5003J-4D 5.00 0.30 - (3) 19.80 4.0 0.05-0.20 DGL 6303J-4D 6.35 0.35 - (3) 19.10 4.0 0.05-0.25 DGR 6303J-4D 6.35 0.35 - (3) 19.10 4.0 0.05-0.25 Рекомендации по скорости резания и руководство по эксплуатации см. стр. 484-492 (1) Острые углы (2) Максимальная глубина резания (3) Без ограничений по глубине. DO-GRSP TWISTED 2-SIDED DGN-LF/LFT Двухсторонние пластины для прорезки канавок и отрезки, для нержавеющей стали ±0.1 RE CW п1 1 у щ J с я INSL- Размеры Прочный i Твердый Рекомендуемые режимы резания Обозначение CW CWTOL(1) RE RETOL(2) CDX(3) INSL о СО 8 О со N 9 о 0 со О о 0 о 5 о 0 9 о f канавка (мм/об) DGN 2002LF 2.00 0.03 0.20 0.020 18.00 19.80 0.03-0.08 DGN 2202LF 2.20 0.03 0.20 0.020 18.00 19.80 0.03-0.08 DGN 3102LF 3.10 0.04 0.20 0.020 18.00 20.10 0.04-0.10 DGN 3102LFT 3.10 0.04 0.20 0.020 18.00 21.10 0.04-0.12 Стружколом LFT отличается от LF наличием упрочняющей фаски T-land для повышения прочности при обработке твёрдых материалов и прерывистом резании. Может работать с большими подачами, по сравнению со стружколомом LF (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) (3) Максимальная глубина резания Державки см. стр.: DGAD-B-D (436) DGFH (252) DGFH-JHP (253) DGFHL-26B-TR-D (428) DGFHR/L (426) DGFHR/L-B-D..(R/L) (428) DGFHR/L-BC-JHP (427) DGFS (427) DGPAD-JHP (437) DGPAD-XL-JHP (437) DGTR/L (433) DGTR/L-B-D-JHP-SL (430) DGTR/L-B-D-JHP-SL-MC (431) DGTR/L-B-D-SH (429) DGTR/L-B/ BC-D (432) Member IMC Group issii; 441 Отрезка на токарном станке
