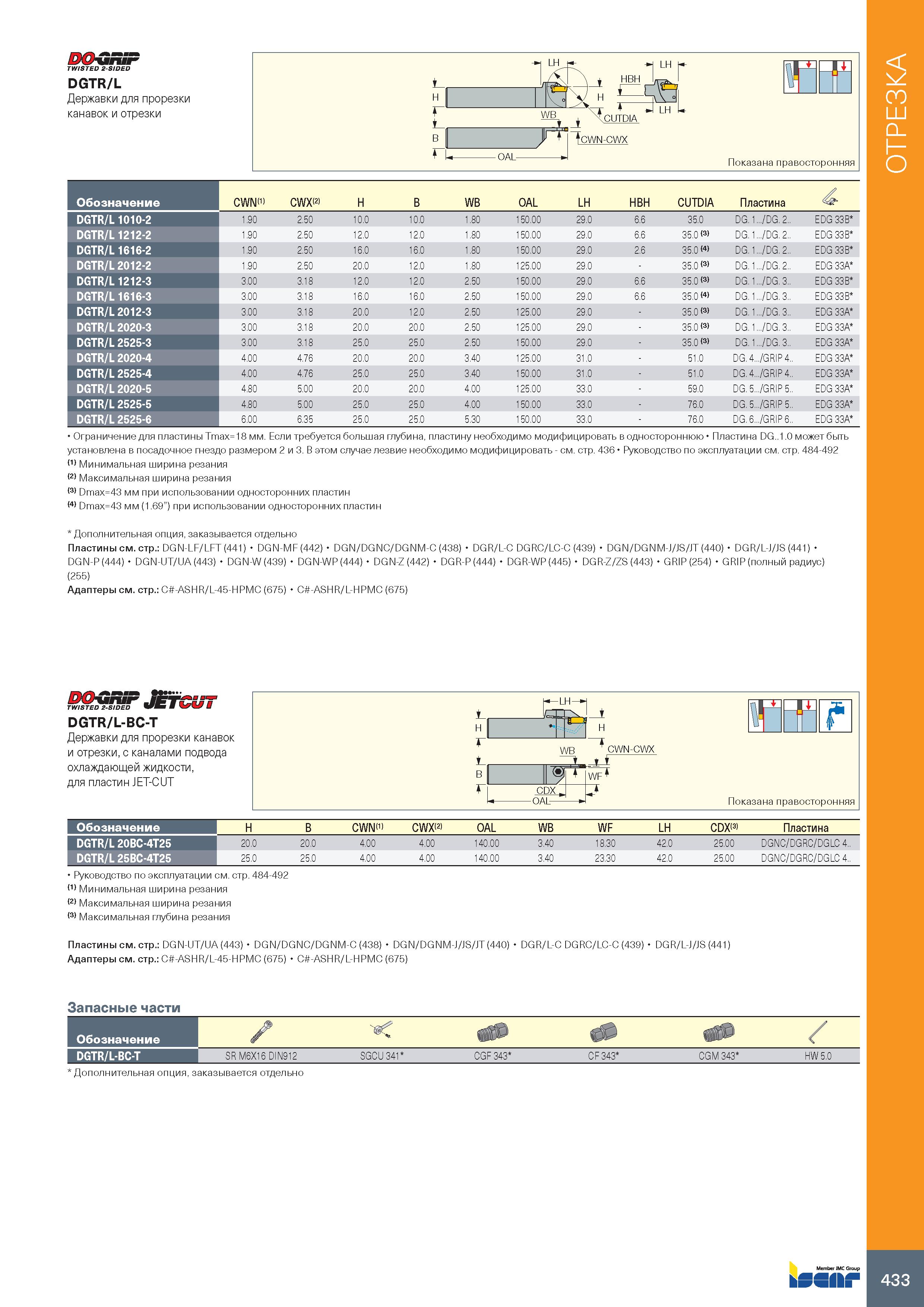

437 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.433

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 433 0437 Lab2u

D&GniF TWISTED 2-SIDED DGTR/L Державки для прорезки канавок и отрезки Обозначение CWN(1) CWX 2> H B WB OAL LH HBH CUTDIA Пластина DGTR/L 1010-2 1.90 2.50 10.0 10.0 1.80 150.00 29.0 6.6 35.0 DG. 1 .../DG. 2.. EDG 33B DGTR/L 1212-2 1.90 2.50 12.0 12.0 1.80 150.00 29.0 6.6 35.0 (3) DG. 1 .../DG. 2.. EDG 33B DGTR/L 1616-2 1.90 2.50 16.0 16.0 1.80 150.00 29.0 2.6 35.0 (4) DG. 1 .../DG. 2.. EDG 33B DGTR/L 2012-2 1.90 2.50 20.0 12.0 1.80 125.00 29.0 35.0 (3) DG. 1 .../DG. 2.. EDG 33A DGTR/L 1212-3 3.00 3.18 12.0 12.0 2.50 150.00 29.0 6.6 35.0 (3) DG. 1 .../DG. 3.. EDG 33B DGTR/L 1616-3 3.00 3.18 16.0 16.0 2.50 150.00 29.0 6.6 35.0 (4) DG. 1 .../DG. 3.. EDG 33B DGTR/L 2012-3 3.00 3.18 20.0 12.0 2.50 125.00 29.0 35.0 (3) DG. 1 .../DG. 3.. EDG 33A DGTR/L 2020-3 3.00 3.18 20.0 20.0 2.50 125.00 29.0 35.0 (3) DG. 1 .../DG. 3.. EDG 33A DGTR/L 2525-3 3.00 3.18 25.0 25.0 2.50 150.00 29.0 35.0 (3) DG. 1 .../DG. 3.. EDG 33A DGTR/L 2020-4 4.00 4.76 20.0 20.0 3.40 125.00 31.0 51.0 DG. 4.../GRIP 4.. EDG 33A DGTR/L 2525-4 4.00 4.76 25.0 25.0 3.40 150.00 31.0 51.0 DG. 4.../GRIP 4.. EDG 33A DGTR/L 2020-5 4.80 5.00 20.0 20.0 4.00 125.00 33.0 59.0 DG. 5.../GRIP 5.. EDG 33A DGTR/L 2525-5 4.80 5.00 25.0 25.0 4.00 150.00 33.0 76.0 DG. 5.../GRIP 5.. EDG 33A DGTR/L 2525-6 6.00 6.35 25.0 25.0 5.30 150.00 33.0 76.0 DG. 6.../GRIP 6.. EDG 33A Ограничение для пластины Tmax=18 мм. Если требуется большая глубина, пластину необходимо модифицировать в одностороннюю Пластина DG..1.0 может быть установлена в посадочное гнездо размером 2 и 3. В этом случае лезвие необходимо модифицировать - см. стр. 436 Руководство по эксплуатации см. стр. 484-492 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Dmax=43 мм при использовании односторонних пластин (4) Dmax=43 мм (1.69”) при использовании односторонних пластин Дополнительная опция, заказывается отдельно Пластины см. стр.: DGN-LF/LFT (441) DGN-MF (442) DGN/DGNC/DGNM-C (438) DGR/L-C DGRC/LC-C (439) DGN/DGNM-J/JS/JT (440) DGR/L-J/JS (441) DGN-P (444) DGN-UT/UA (443) DGN-W (439) DGN-WP (444) DGN-Z (442) DGR-P (444) DGR-WP (445) DGR-Z/ZS (443) GRIP (254) GRIP (полный радиус) (255) Адаптеры см. стр.: C -ASHR/L-45-HPMC (675) C -ASHR/L-HPMC (675) DO-GRSF JMtCUT TWISTED 2-SIDED Я U DGTR/L-BC-T Державки для прорезки канавок и отрезки, с каналами подвода охлаждающей жидкости, для пластин JET-CUT Обозначение DGTR/L 20BC-4T25 DGTR/L 25BC-4T25 H B CWN(1) CWX(2) OAL WB WF LH CDX(3) Пластина 20.0 20.0 4.00 4.00 140.00 3.40 18.30 42.0 25.00 DGNC/DGRC/DGLC 4.. 25.0 25.0 4.00 4.00 140.00 3.40 23.30 42.0 25.00 DGNC/DGRC/DGLC 4.. Руководство по эксплуатации см. стр. 484-492 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Максимальная глубина резания Пластины см. стр.: DGN-UT/UA (443) DGN/DGNC/DGNM-C (438) DGN/DGNM-J/JS/JT (440) DGR/L-C DGRC/LC-C (439) DGR/L-J/JS (441) Адаптеры см. стр.: C -ASHR/L-45-HPMC (675) C -ASHR/L-HPMC (675) Запасные части Обозначение / Y iSsc 1 4Э , DGTR/L-BC-T SR M6X16 DIN912 SGCU 341 CGF 343 CF 343 CGM 343 HW 5.0 Дополнительная опция, заказывается отдельно 433 Отрезка на токарном станке
